工業氣體管道流量計

發布時間:2024/04/10 10:21:58  點擊次數:1365

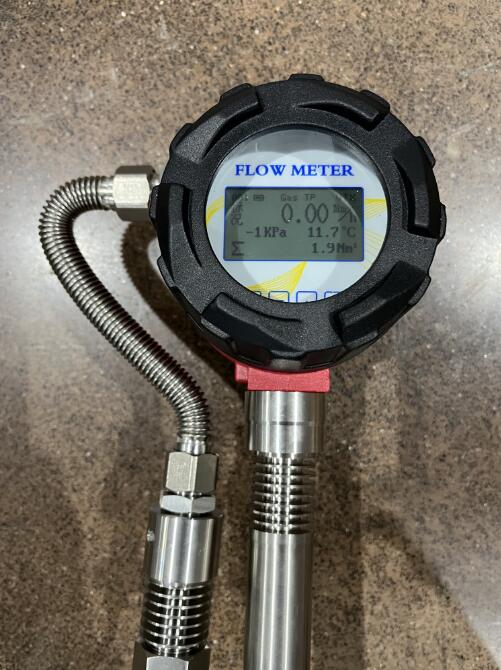

      工業氣體管道流量計是以全新的設計理念,將溫度、壓力、流量信號集于一體,通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量,從而實現了對氣體的溫壓補償功能。由于采用了智能一體化的設計理念,因此,智能型流量計具有結構緊湊、安裝使用維護方便的特點。





功能特點:

●    表體中同時集成溫壓補償補償功能,可測量流體的標準體積流量或標準質量流量。

●    全智能化、數字化電路設計,可自動補償被測流體密度或標況體積計算。

●    全新的數字濾波和修正功能使流量測量更加{**}準可靠。

●    電池供電型無需外接電源既可連續工作兩年以上。

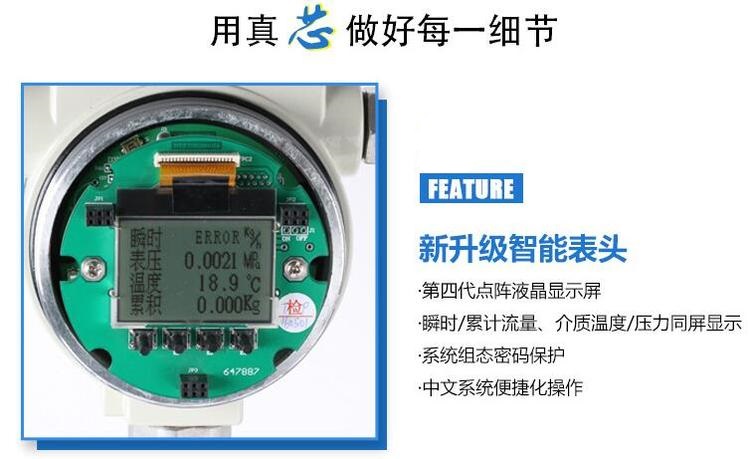

●    全新點陣漢字液晶顯示,使用操作更方便。

●    結構簡單而牢固,無可動部件,可靠性高,長期運行十分可靠 。

●    工業氣體管道流量計安裝簡單,維護十分方便。

●    檢測傳感器不直接接觸被測介質,性能穩定,壽命長。

●    輸出是與流量成正比的脈沖信號,無零點飄移,準確度高。

●    測量范圍寬,量程比可達1:10。

●    壓力損失較小,運行費用低,更具節能意義。



技術參數:

●   測量介質 :氣體

●   公稱口徑:DN15 — DN600

●   介質溫度:- 40℃— 150℃ ; -40℃— 280℃ ; -40℃— 350℃ ;

      -40℃— 420℃(需選配傳感頭不斷流拆裝型)

●   準確度等級 :1.5級、1.0級(需協議供貨)

●   測流量范圍:氣體、蒸汽:4m/s -- 70 m/s

●   放大器選擇 溫度補償一體化智能數字顯示型放大器(工況脈沖或RS485信號輸出)

●   防護等級 :IP54、IP65

●   表體材質:1Cr18Ni9Ti(其它材質協議供貨)

●   工作環境:-35℃~+60℃,濕度≤95%RH。

●   工作電源:DC12V;DC24V。

●   殼體材料:碳鋼、不銹鋼。

工業氣體管道流量計選型表:

型號

通徑

                           流量范圍m3/h

YH-LUGB-25

DN25

10~60

DN300以上推薦使用插入式流量計

YH-LUGB-32

DN32

13~130

YH-LUGB-40

DN40

25~180

YH-LUGB-50

DN50

35~350

YH-LUGB-65

DN65

50~500

YH-LUGB-80

DN80

80~800

YH-LUGB-100

DN100

120~1200

YH-LUGB-125

DN125

150~1500

YH-LUGB-150

DN150

320~3200

YH-LUGB-200

DN200

560~6000

YH-LUGB-250

DN250

890~9000

YH-LUGB-300

DN300

1360~14000


代號

功能1

N

無溫壓補償

Y

自帶溫壓補償一體式


代號

輸出型號

F1

脈沖信號

F2

4-20mA輸出(二線制)

F3

RS485通訊接口


代號

被測介質

J3

氣體(注明氣體名稱)


代號

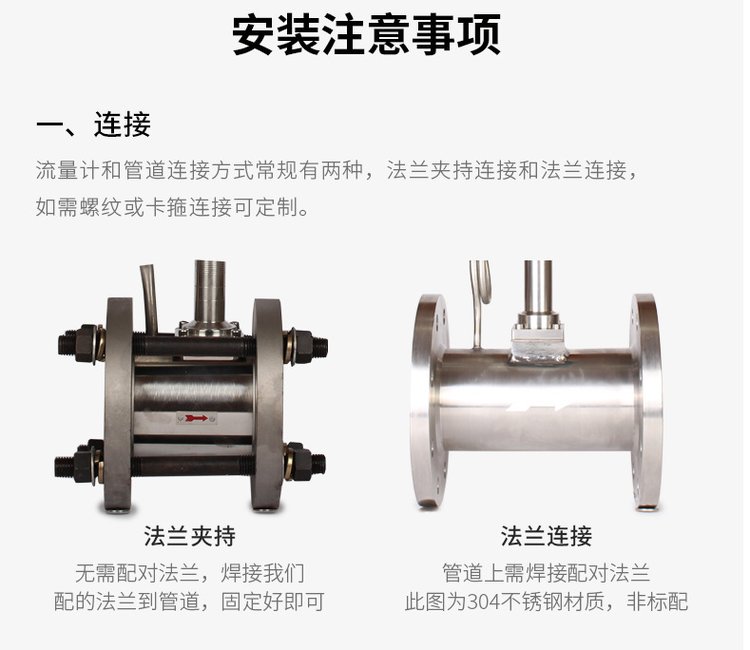

連接方式

L1

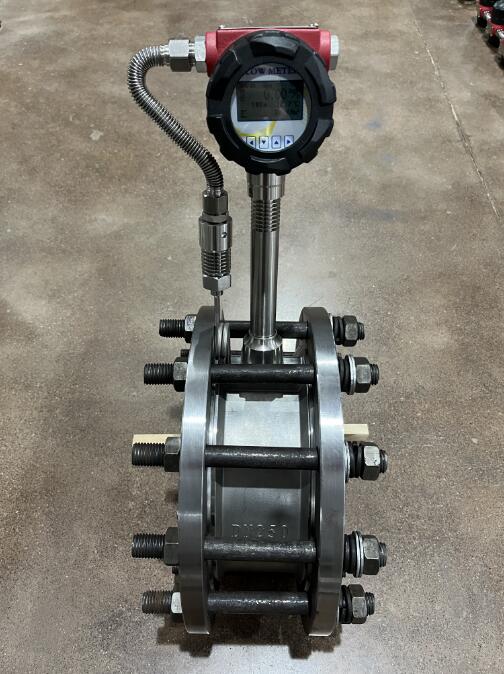

法蘭卡裝式

L2

法蘭連接式


代號

功能2

E1

1.5級

          E2
      2.5級

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

內部3.6V供電

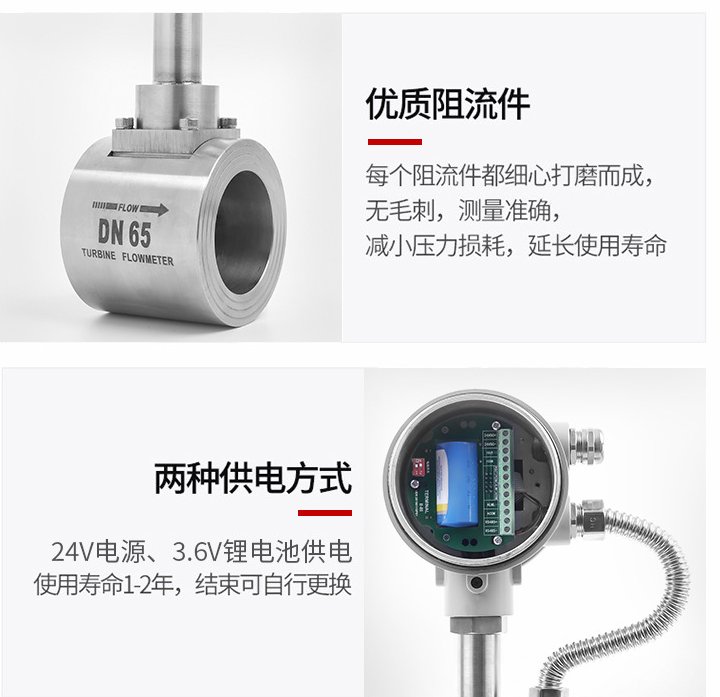

D2

DC24V供電

B1

不銹鋼

B2

碳鋼
