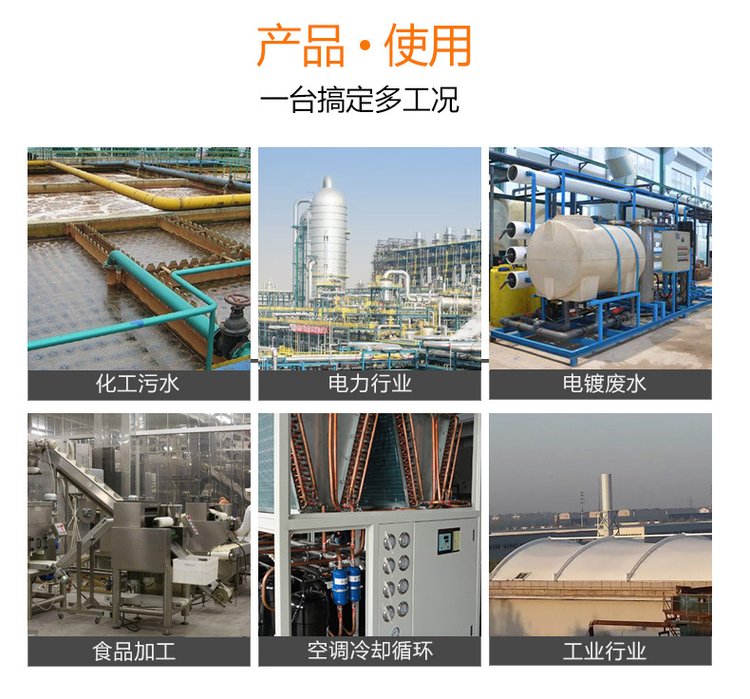

潛水型電磁流量計是根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，主要采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線。在滿足了現場顯示的同時，流量計還配備了4～20mA電流信號輸出，方便提供戶記錄、調節和控制作用，流量計已經廣泛地應用于化工、環保、冶金、醫藥、造紙、排水等工業技術和管理部門。

特點：

1.流量計的管道內無可動部件，無阻流部件，測量過程中幾乎沒有附加壓力損失。

2.測量結果與被測介質的流速分布、壓力、溫度、密度、粘度等物理參數影響，適用于各種液體測量。

3.現場可根據用戶的實際需要在線修改使用量程，操作簡單方便。

4.流量計管道采用聚四氟乙烯或橡膠材質襯里，測量電極采用Hc、Hb、316L、Ti等材料，可選不同組合來適應測量不同介質的需要。

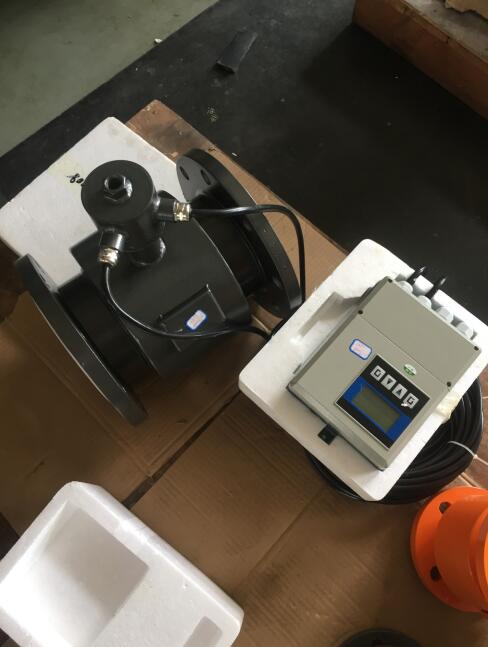

5.流量傳感器可選管道式、插入式等多種型號，同時具備一體式和分體式兩種型式。

6.采用高清晰度背光LCD顯示屏，全中文菜單操作，使用方便，操作簡單，易學易懂。

7.采用16位嵌入式微處理器，運算速度快，測量準確度高、使用功耗低，可編程頻率低頻矩形波勵磁，提高了測量的穩定性。

8.全數字量的處理，抗干擾能力強，測量數據可靠，流量測量范圍可達150:1

9.具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。

10.具有自檢與自論功能。

技術參數：

儀表準確度：管道式0.5級、1.0級；插入式1.5級。

測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

流速范圍：0.2～8m/s

工作壓力：1.6MPa

環境溫度：-40℃～+50℃

介質溫度：聚四氟乙烯襯里≤80℃，橡膠材質襯里≤65℃

外磁干擾：≤400A/m

外殼防護：一體式:IP65

分體式： 傳感器IP68（水下5米，僅限于橡膠襯里）轉換器IP65

輸出信號：4～20mA.DC，負載電阻0～750Ω

通訊輸出：RS485、RS232、CAN總線

電氣接口：M20×1.5內螺紋，φ10電纜孔

電源電壓：90～220V.AC、24±10%V.DC、鋰電池供電。

功耗：≤10VA

電磁流量計口徑及流量的選擇：

流量計的維護：

  在使用過程中，一般性維護工作主要巡檢：

1、按所在工作地區，查看工作電源電壓是否正確；

2、傳感器接地是否可靠或損壞；

3、介質是否充滿傳感器，介質中有否氣泡；

4、讀數正確否，測量值在測量范圍內嗎？

5、端子接線松動否？

6、流量傳感器是否遭水浸泡？轉換器箱內有無小動物爬進造成電纜短路故障？詢查周期則視安裝環境條件而定。

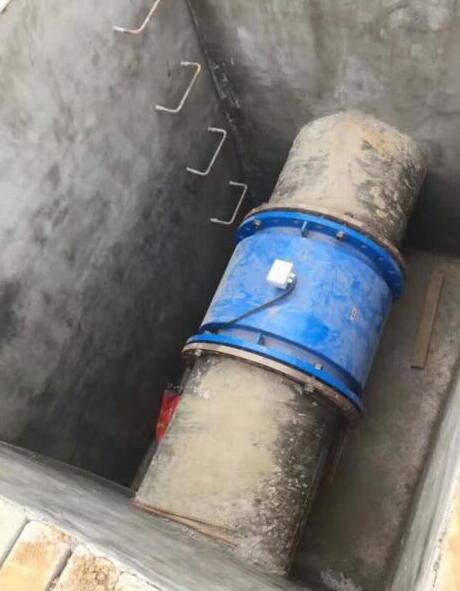

潛水型電磁流量計安裝要求：

1)、流量計安裝環境的選擇：

電磁流量計應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。

流量計安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。

流量計安裝環境應便于安裝和維護。

2)、安裝位置的選擇：

流量計安裝位置必須保證管道內始終充滿被測液體。

選擇液體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。

測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。

被測管道內徑或周長容易測量，并且橢圓度應較小。

3)、直管段長度：

流量計傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。

4)、 流量控制閥門和調節閥門：

流量計流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。

流量時，通常流量控制閥門應處于全開狀態。
