金屬管轉子流量計

發布時間:2023/12/28 10:29:29  點擊次數:1707

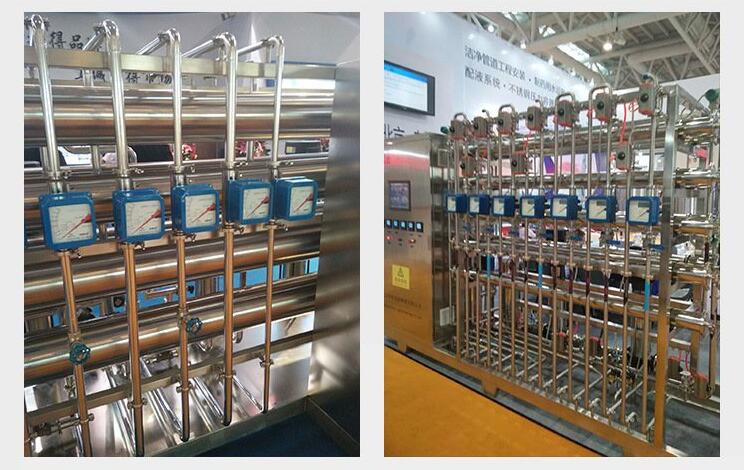

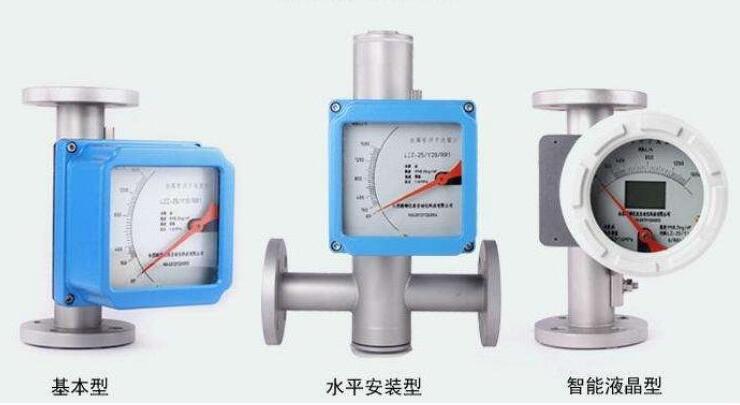

      金屬管轉子流量計是工業自動化過程控制中常用的一種改變面積流量測量儀表。具有體積小、檢測范圍大、使用方便等特點。它可以用來測量液體、氣體的流量,特別適宜低流速小流量的介質流量測量。金屬管轉子流量計有就地顯示型和智能遠傳型,帶有指針顯示瞬間/累積流量液晶顯示,上、下限報警輸出,累計脈沖輸出,批次控制,標準的二線制4-20Ma電流輸出等多種形式,為用戶使用提供了非常廣闊的選擇空間。



產品特點:

●適用于小口徑和低流速介質流量測量。

●模塊化組合設計,維修方便,正常使用無需維護。

●單軸靈敏指示、非接觸新型磁耦合結構,信號傳輸更穩定。

●雙行、大屏幕液晶顯示瞬時、累積流量,可帶背光。

●智能型具有掉電保護、數據備份及恢復功能。

●全金屬結構,抗震、耐壓、耐溫、防腐、使用壽命長。

●對于直管段要求較低。

●可用于危險場合。

●分類有:指針型、電遠傳型、耐腐型、高壓型、夾套型等。

●支持液晶顯示,現場顯示累積、瞬時流量,支持數字通訊,現場修改測量參數。

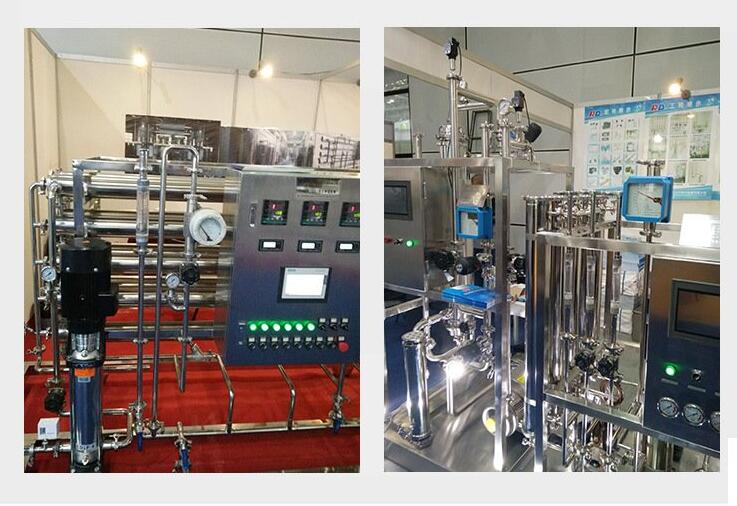

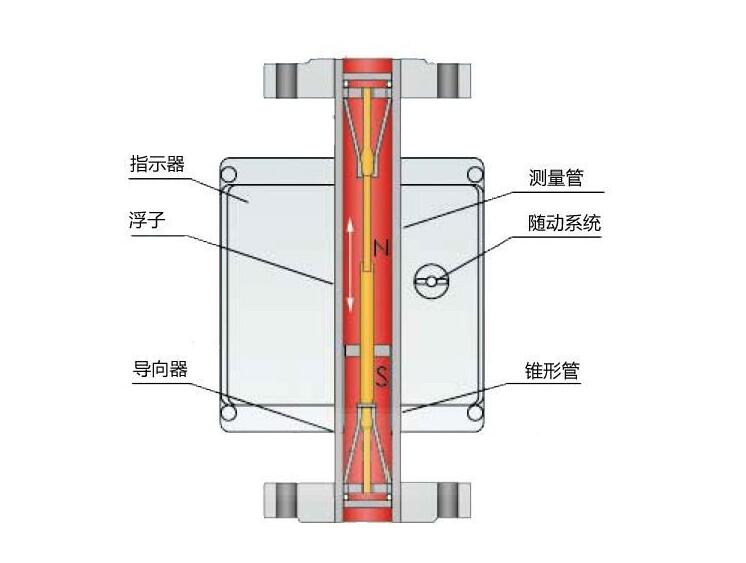

工作原理:

      流量計是變面積式流量計的一種。在一根由下向上擴大的垂直錐管中,浮子可以在錐管內自由地上升和下降,圓形橫截面的浮子的重力是由液體動力承受的,隨著流量的變化,浮子在流速和浮力作用下上下運動,在某一位置浮子所受的力與浮子重力達到平衡。此時浮子與孔板(或錐管)間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比,即浮子在測量管中上升的位置代表流量的大小,變化浮子的位置由內部通過磁耦合傳輸?shù)酵獠康闹甘酒,使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸,因此,即使安裝限位開關或變送器,儀表可用于高溫,高壓工作條件下。



技術參數:

1、測量范圍:0~100000l/h

2、量程比:10:1

3、準確度等級:1.5%、2.5%

4、工作壓力:DN15、DN25、DN50為PN4.0MPa、DN80、DN100為PN1.6MPa

5、介質溫度:-40℃~300℃

6、介質粘度:DN15:η<5mPa·s(F15.1~F15.3)η<30mPa·s(F15.4~F15.8)DN25:η<250mPa·sDN50~DN150:η<300mPa·s

7、環境溫度:液晶型:-40℃~85℃ 指針型:-40℃~120℃

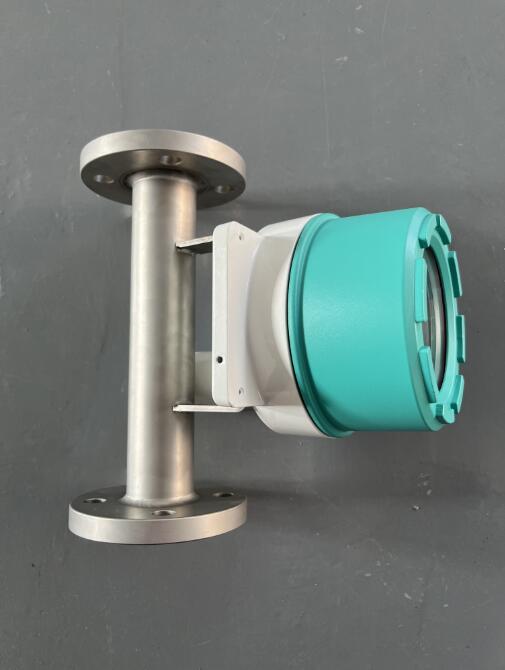

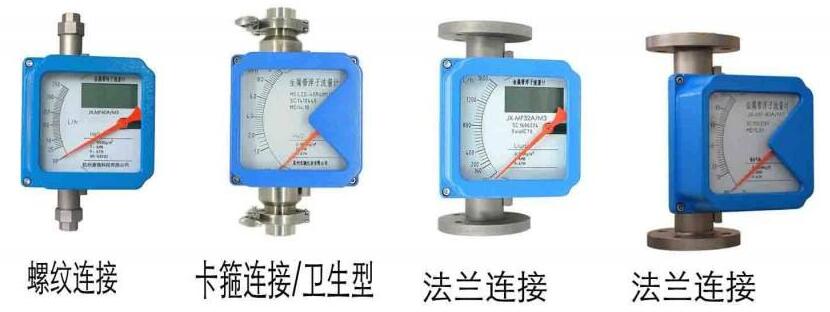

8、連接形式:法蘭(執行標準DIN2501或按用戶提供法蘭標準制造)

9、儀表高度:250mm

10、電纜接口:M20*1.5

11、供電電源:24VDC二線制4~20mA或85~265VAC 50/60Hz(遠傳型)

12、報警輸出:上限或下限瞬時流量報警 繼電器輸出(觸點容量大5A-250VAC)或集電極開路輸出(大100mA-30VDC內部阻抗100Ω)。

13、脈沖輸出:累積脈沖輸出,小間隔每10秒一個脈沖(交流型)或每50毫秒一個脈沖。

14、液晶顯示:雙排液晶顯示,顯示瞬時流量及累積流量。

15、測量管材質:316不銹鋼(普通型)或內襯聚四氟乙烯(防腐型)。


通徑
(mm)
流量范圍
壓力損失KPa
水L/h
空氣m3/h
空氣
常規型
防腐型
常規型/防腐型
常規型
防腐型
15
2.5-25
4.0-40
6.3-63
10-100
16-160
25-250
40-400
63-630
2.5-25
4.0-40
6.3-63
10-100
16-160
25-250
40-400
0.07-0.7
0.11-1.1
0.18-1.8
0.28-2.8
0.48-4.8
0.7-7.0
1.0-10.0
1.6-16.0
6.5
6.5
6.6
6.6
6.8
7.0
8.6
11.1
5.5
5.5
5.6
5.6
5.8
6.1
7.3
7.1
7.2
7.3
7.5
8.0
10.8
10.0
14.0
25
100-1000
160-1600
250-2500
400-4000
63-630
100-1000
160-1600
250-2500
3-30
4.5-45
7-70
11-110
7.0
8.0
10.8
15.8
5.9
6.0
6.8
9.2
7.7
8.8
12.0
19.0
50
630-6300
1000-10000
1600-16000
400-4000
630-6300
000-10000
18-180
25-250
40-400
8.1
11.0
17.0
6.8
9.4
14.5
8.6
10.4
15.5
80
2500-25000
4000-40000
1600-16000
2500-25000
60-600
80-800
8.1
9.5
6.9
8.0
12.9
18.5
100
6300-63000
4000-40000
100-1000
15.0
8.5
19.2
150
20000-100000
600-3000
19.2
20.3

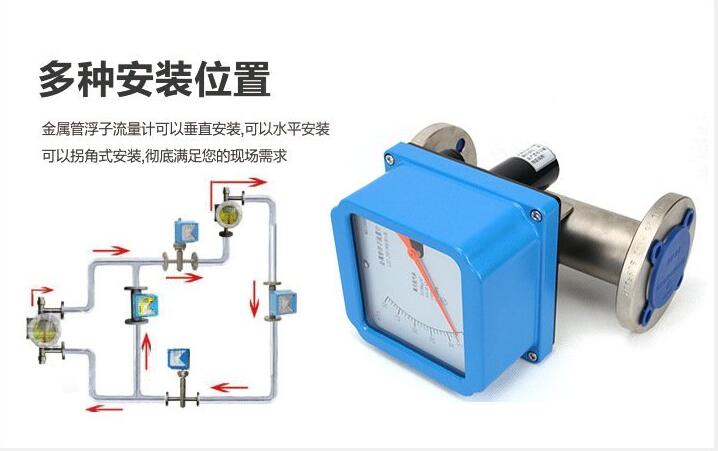

金屬管轉子流量計安裝:

●流量計入口處應有5倍管徑以上長度的直管段,出口應有250mm直管段;

●流量計應加旁路,方便處理故障和吹洗時不影響生產;

●介質中含有固體雜質,應考慮在閥門和直管段之間加裝過濾器;

●介質含有鐵磁性物質,應安裝磁過濾器;

●被測介質的溫度高于220℃或流體溫度過低易發生結晶時,需采取隔熱保護措施時,應選用夾套型,以便進行冷卻或保溫。
