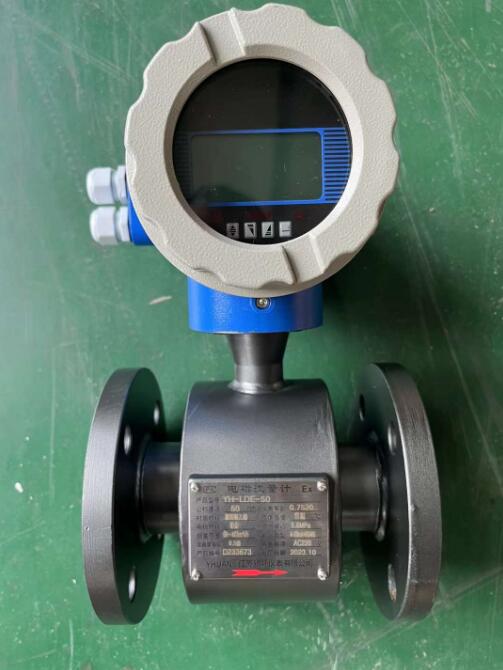

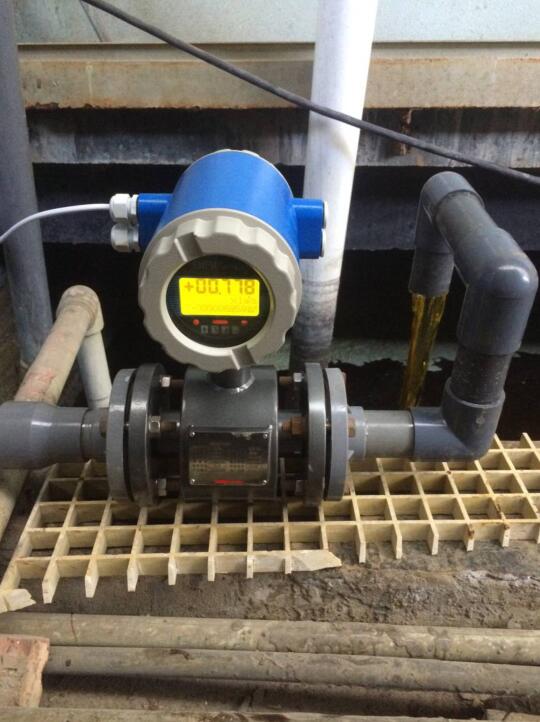

污水電磁流量計

發布時間:2023/10/27 11:01:00  點擊次數:1627







      污水電磁流量計測量原理基于法拉第電磁感應定律:當導電液體流過圍在磁場中的測量管時,在與流向和磁場二者相垂直的方向就會產生與平均流速成正比的感應電動勢。流量計由傳感器和轉換器二部分組成。測量準確度不受流體密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,因此測量準確度高。測量管道內無阻流件,因此沒有附加的壓力損失;測量管道內無可動部件,因此傳感器壽命極長。



產品特點:

流量的測量是應用電磁原理在水的密閉回路中完成的,準確度更高。重要屬性如下:

1)無活動部件,不存在磨損

2)流程的測量范圍是1:100

3)無澄清段或流量加強裝置

4)應用于測量各種導電液體的流速

5)測量結果不受溫度、壓力、粘度和密度等物理特性影響

6)強耐腐蝕,耐磨損能力

7)可測量正向/反向流量

8)大液晶屏,人性化操作介面,使用簡單

功能特點:

供電電源:85V--250VAC / 16V--36VDC;

儀表顯示:高清晰度背光LCD顯示, 122 x 32 點陣、中英文;

數字輸出:雙向流量測量功能,雙向頻率/脈沖輸出功能,0--5000HZ 頻率 / 脈沖量;

模擬輸出:雙向電流輸出功能,0--10mA / 4--20mA;

液體方向:有指示管道內流體方向信號;

總量記錄:正向總量記錄、反向總量記錄

正反向總量差值記錄

通訊接口:RS--232 / RS--485 / MODBUS;

勵磁方式:方波勵磁方式(4種方波)提高流量測量穩定性,功耗低;

操作方法:具有按鍵操作,磁鍵操作兩種功能。操作簡單快捷,易學易懂。



技術參數數據:

執行標準

JB/T 9248—1999

公稱通徑

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

高流速

15m/s

準確度

DNl5~DN600

示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)

DN700—DN3000

示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)

流體電導率

≥5uS/cm

公稱壓力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5~DN150

DNl5~DN600

DN200~DN1000

DN700~DN3000

特殊訂貨

環境溫度

傳感器

—25℃—十60℃

轉換器及一體型

—10℃—十60℃

襯里材料

聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA

高流體溫度

—體型

70℃

分離型

聚氯丁橡膠襯里

80℃;120℃(訂貨時注明)

聚氨酯襯里

80℃

聚四氟乙烯襯里

100℃;150℃(訂貨時注明)

聚全氟乙丙烯(F46)

加網PFA

信號電極和接地電極材料

不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑/銥合金、不銹鋼涂覆碳化鎢

電極刮刀機構

DN300—DN3000

連接法蘭材料

碳鋼

接地法蘭材料

不銹鋼1Crl8Ni9Ti

進口保護法蘭材料

DN65—DNl50

不銹鋼1Crl8Ni9Ti

DN200~DNl600

碳鋼十不銹鋼1Crl8Ni9Ti

外殼防護

DNl5~DN3000分離型橡膠或聚氨酯襯里傳感器

IP65或IP68

其他傳感器、——體型流量計和分離型轉換器

IP65

間距(分離型)

轉換器距離傳感器一般不超過100m



選型要點:

一、通徑:10-2600(mm)

二、儀表方式:考慮到安裝和使用方面的便利,主選一體式流量計。

當流量計安裝在地下或者很容易被水淹沒的地方,選擇防護等級為IP67或IP68的分體式流量計。

當流量計被安裝在高溫管道或高腐蝕環境下,選擇分體式流量計。

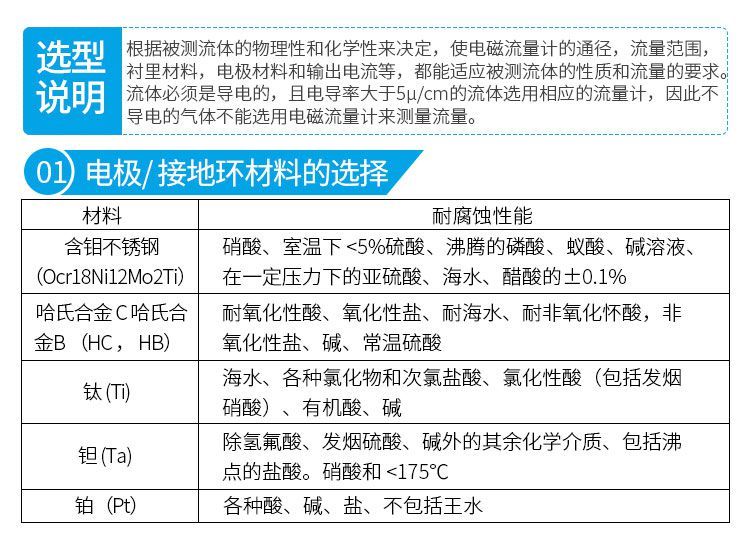

三、電極材料:

1、襯里材料:氯丁橡膠 Neoprene;

主要性能:耐磨性好,有極好的彈性,高扯斷力耐一般低濃度酸堿鹽介質的腐蝕,不耐氧化性介質的腐蝕。

適用范圍 lt;80°C,一般水,污水,泥漿,礦漿;

2、襯里材料:聚氨酯橡膠 Polyurethane;

主要性能:有極好的耐磨性能,耐酸堿性能略差。

適用范圍 lt;60°C,中性、強磨損的礦漿,煤漿、泥漿;

3、襯里材料:聚四氟乙烯 PTFE;

主要性能:化學性能穩定的一種材料,能耐沸騰的鹽酸、硫酸、硝酸和王水,濃堿和各種有機溶

適用范圍 lt;180°C,濃酸、堿等強腐蝕性介質,衛生類介質。

四、輸出方式:無輸出、4-20mA/1-5KHz、4-20mA;

有源頻率輸出意味著不需要外接電源來完成輸出功能,而無源頻率輸出意味著需要外接電源來完

成輸出功能。

頻率輸出口可以配置為報警輸出來指示流量為反向(一直輸出低電平)或正向(一直輸出高電平)

,或頻率輸出來指示瞬時流量或累積流量的值。

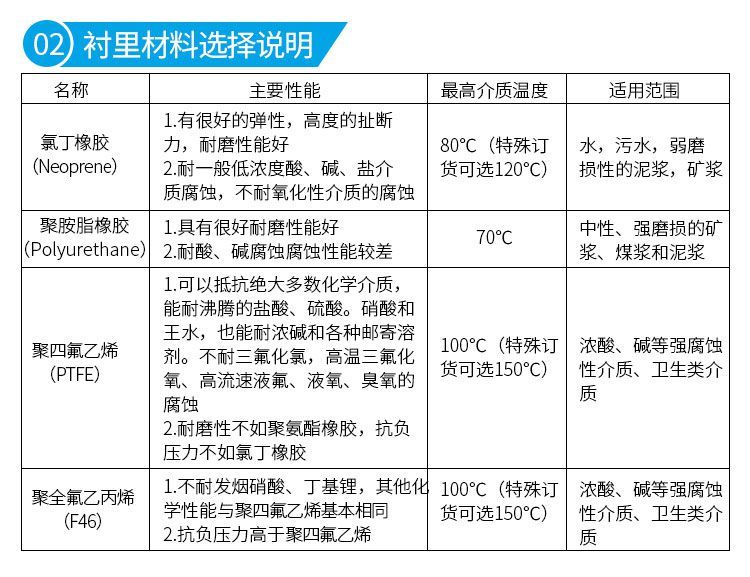

五、襯里材料:

1、襯里材料:氯丁橡膠 Neoprene;

主要性能:耐磨性好,有極好的彈性,高扯斷力耐一般低濃度酸堿鹽介質的腐蝕,不耐氧化性介質的腐蝕。

適用范圍 lt;80°C,一般水,污水,泥漿,礦漿;

2、襯里材料:聚氨酯橡膠 Polyurethane;

主要性能:有極好的耐磨性能,耐酸堿性能略差。

適用范圍 lt;60°C,中性、強磨損的礦漿,煤漿、泥漿;

3、襯里材料:聚四氟乙烯 PTFE;

主要性能:化學性能穩定的一種材料,能耐沸騰的鹽酸、硫酸、硝酸和王水,濃堿和各種有機溶

適用范圍 lt;180°C,濃酸、堿等強腐蝕性介質,衛生類介質。

4、襯里材料:F46;

主要性能:化學穩定性、電jue緣性、潤滑性、不粘性和不燃性與PTFE相仿,但F46材料強度、耐老化性、耐溫性能和低溫柔韌性好于PTFE。與金屬粘接性能好,耐磨性好于PTFE,具有較好的抗撕裂性能。

適用范圍 lt;180°C,鹽酸、硫酸、王水和強氧化劑等,衛生類介質;

六、通訊方式:無通訊、RS485、RS232、Mobdus、Hart;

七、接地:無接地環,有接地環,有接地電極;

八、上限流量:上限流量(量程)m3/h

九、防護等級:防護等級選用原則應根據以上要求及流量計工作環境選定。

對一體式,應選擇IP65;對冷冰水等介質應選擇IP67或IP68的傳感器,防止傳感器內部結霜或結露。



污水電磁流量計口徑及流量的選擇:

公稱通徑

有效測量流量范圍(m3/h)

公稱通徑

有效測量流量范圍(m3/h)

10

0.3-1.6

300

300-1200

15

0.8-3.0

350

400-1600

20

1.2-5.0

400

500-2000

25

2.0-8.0

450

600-2500

32

3.0-12

500

800-3000

40

5.0-20

600

1000-4000

50

8.0-40

700

1600-5000

65

12-60

800

2000-6000

80

20-120

900

2000-8000

100

30-160

1000

2500-10000

125

50-250

1200

3000-12000

150

80-400

1400

4000-16000

200

120-600

1600

5000-20000

250

200-800

1800

6000-25000



污水電磁流量計安裝建議:

      電磁流量計的測量原理不依賴流量的特性,如果管路內有一定的湍流與漩渦產生在非測量區內(如:彎頭、切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的準確度,這時則應采取一些措施以穩定流速分布:

a. 增加前后直管段的長度;

b. 采用一個流量穩定器;

c. 減少測量點的截面。

水平和垂直安裝

傳感器可以水平和垂直安裝,但是應該確保避有沉積物和氣泡對測量電極的影響,電極軸向保持水平為好。垂直安裝時,流體應自下而上流動。

安裝場所的選擇:

為了使電磁流量計工作穩定可靠,在選擇安裝地點時應注意以下幾方面的要求:

1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等),以會磁場影響傳感器的工作磁場和流量信號。

2.應盡量安裝在干燥通風之處,避開日曬雨淋,環境溫度應在-20~+60℃,相對濕度小于85%。

3.流量計周圍應有充裕的空間,便于安裝和維護。
