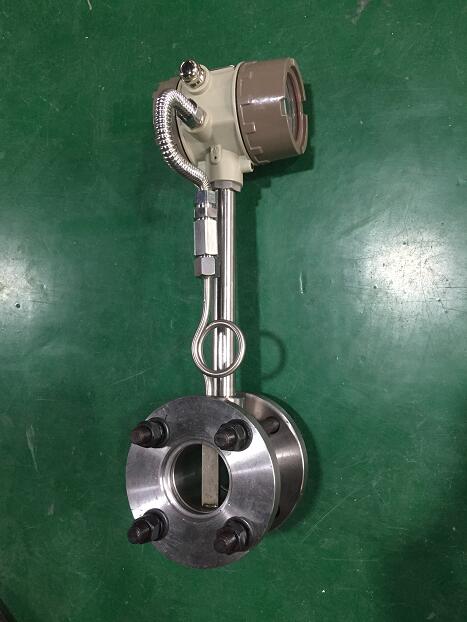

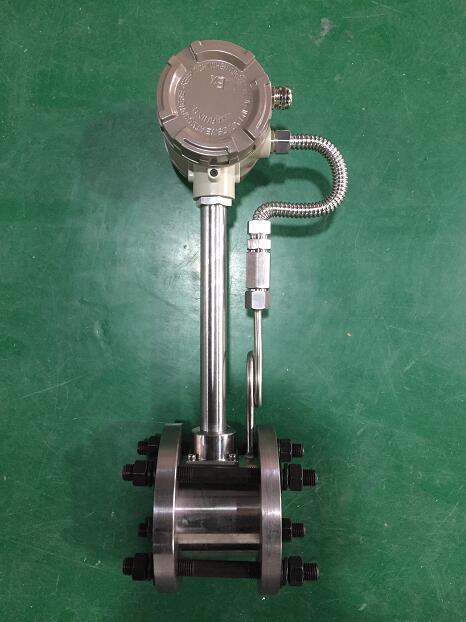

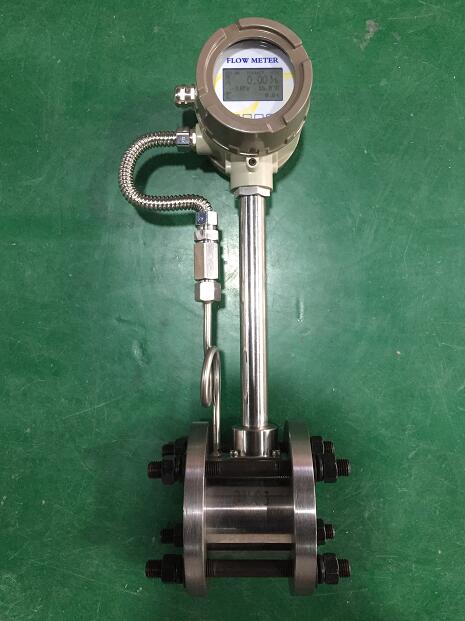

蒸汽渦街流量計是利用氣體振動原理而開發的一種新型流量計，該流量計無可動部件，可靠性強、準確度高、壽命長，可在很寬的流量范圍內準確測量氣體的溫度、壓力、瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。
特點:
1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠 。
2．安裝簡單，維護十分方便。
3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4．輸出是與流量成正比的脈沖信號，無零點飄移，準確度高。
5．測量范圍寬，量程比可達1：10。
6．壓力損失較小，運行費用低，更具節能意義。
7．穩壓補償一體化設計。
8．在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

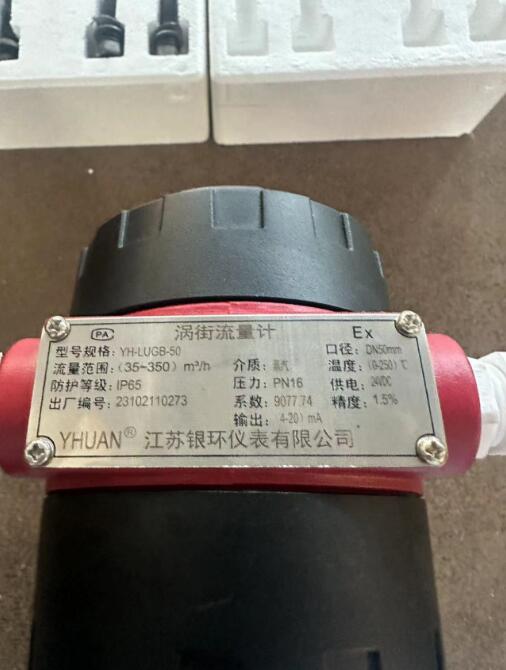

技術參數：
采用標準 |
Q/320831AHH003-2004JB/T6807-93 |
|
測量介質： |
氣體、液體、蒸氣 |
|
口徑規格 |
法蘭卡裝式口徑選擇 |
25，32，40，50，65，80，100，125，150，200，250，300 |
法蘭連接式口徑選擇 |
25，32，40，50，65，80，100，125，150，200，250，300 |
|
插入式口徑選擇 |
300，400，500，600，800，1000 |
|
流量測量范圍 |
正常測量流速范圍 |
雷諾數1.5×104～4×106;氣體550m/s;液體0.5～7m/s |
正常測量流速范圍 |
液體、氣體、流量測量范圍見表2，蒸汽流量范圍見表3 |
|
測量準確度 |
1.5級 |
|
被測介質溫度 |
常溫–25℃～150℃ |
|
高溫–25℃～250℃ -25℃～350℃ |
||
輸出信號 |
4～20mA,傳輸距離為1000m(負載電阻≤750)、485通訊、頻率輸出 |
|
儀表使用環境 |
溫度:-25℃～+55℃ 濕度:5～90% |
|
材質 |
不銹鋼，鋁合金 |
|
電源 |
DC24V或鋰電池3.6V |
|
防爆等級 |
Exd ⅡBT4 |
|
防護等級 |
IP65 |
|

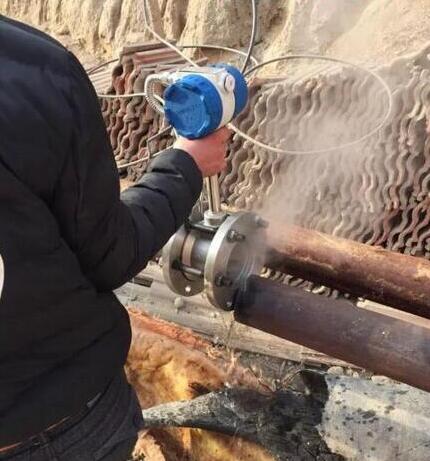

蒸汽渦街流量計注意事項：
1、法蘭與直管段焊接時不能帶著傳感器焊接。
2、安裝時應使傳感器的流向標志與管道內流體流向一致。
3、傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。
4、測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。
5、連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，zui大長度不應超過200米。
6、安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避開通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。
