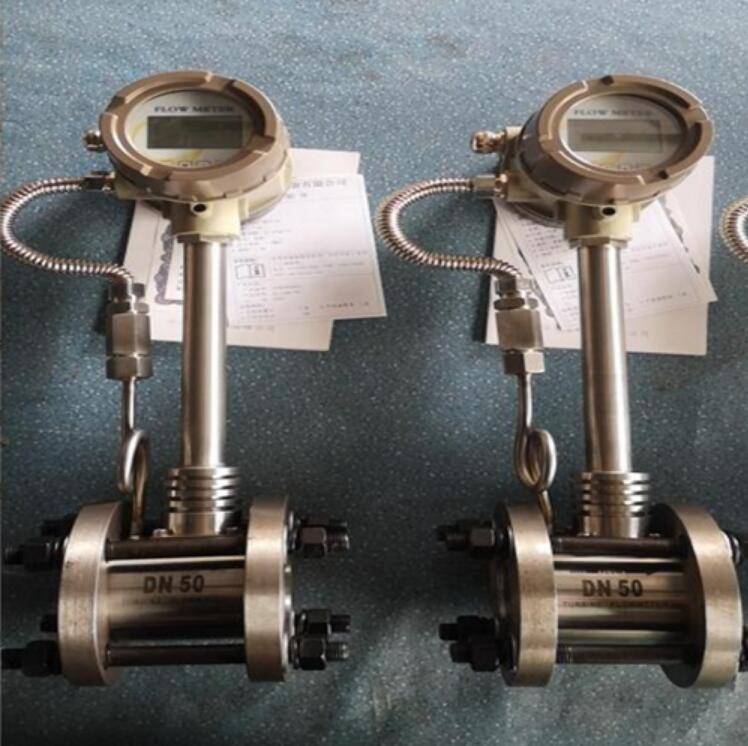

DN15/DN20/DN25/DN32/DN40/DN50/DN65渦街流量計是利用液體振動原理而開發的一種新型流量計,該壓流量計無可動部件,穩定可靠、準確度高、壽命長,可在很寬的流量范圍內準確測量流體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響,同時不堵、不卡、不易結垢、耐高溫、高壓,適用于惡劣環境。是用途極其廣泛的一種流量計量儀表,幾乎可以用在所有氣體、液體和蒸汽的流量計量、測量和控制。
特點:
測量準確度高,量程寬;
測量介質廣泛,可測量液體、氣體和蒸汽;
工作溫度高,介質溫度可達350℃;
無運動部件,無磨損,可靠性高;
表體采用不銹鋼材料,美觀、耐腐蝕。
雙排液晶同時顯示累計流量和瞬時流量;
內部鋰電池供電,無需外部電源;
穩壓補償一體化設計。
電流輸出均為電隔離型,具有良好的共模干擾抑制能力。
同時顯示流量值與累計流量值,不必輪流切換。
采用抗振探頭,有效消除外界振動影響。
電路采用表面貼裝工藝,結構緊湊,可靠性高。
微功耗設計,兩節 3v鋰電池可連續工作一年半以上;
傳感器內無可動部件,結構簡單而牢固,壓損小、維擴量小、使用壽命長。
技術參數:
公稱通徑:滿管式:法蘭卡裝式DN15~DN300,法蘭連接式DN15~DN300,插入式:DN300~DN1500;
適用范圍:氣體:空氣、二氧化碳、氧氣、氮?dú)狻⒚簹、天燃狻⒄託夂推渌鞣N化學氣體等,
液體:水、高溫水、油、食品液、化學液等,
蒸汽:飽和蒸汽、過熱蒸汽:
可測介質溫度: 滿管式:防爆介質:–40℃~100℃,
低溫介質:–40℃~100℃,
中溫介質:–40℃~280℃,
高溫介質:–40℃~350℃,
插入式:低溫介質:–40℃~150℃,
中溫介質:–40℃~250℃;
公稱壓力:滿管式:法蘭卡裝式:低壓:≤1.6MPa 、≤2.5MPa ,
中壓:≤4MPa 、≤6.3MPa ,
高壓:≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa;
法蘭連接式:低壓:≤1.6MPa 、≤2.5MPa ,
中壓:≤4MPa ,
插入式: ≤1.6MPa 、 ≤2.5MPa ;
準確度等級:滿管式:測量液體:1級(0.5級可協議訂貨),
測量氣體:1.5級(1級可協議訂貨),
測量蒸汽:1.5級(1級可協議訂貨);
插入式:2.5級
流速范圍:液體:0.3~8m/s,氣體:3~65m/s,蒸汽:3~70m/s;
渦街流量儀表對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量準確度。儀表的上下游直管段長度要求見圖,DN為儀表公稱口徑 單位:mm
傳感器上游管道型式 |
前后直管段長度 |
傳感器上游管道型式 |
前后直管段長度 |
同心收縮全開閥門 |
|
一個90度 彎頭 |
|
同一平面兩個90度彎頭 |
|
不同平面兩個90度彎頭 |
|
同心擴管 |
|
調節閥半開閥門(不推薦) |
|
DN15/DN20/DN25/DN32/DN40/DN50/DN65渦街流量計安裝條件:
1.傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段,其長度應符合前直管段15~20D,后直管段5~1OD的要求。
2.安裝液體傳感器的附近管道內應充滿被測液體。
3.傳感器應避開安裝在有強烈機械振動的管道上。
4.直管段的內徑盡可能與傳感器通徑一致,若不能一致,應采用比傳感器通徑略大的,誤差要≤3%,并不超過5mm。
5.被測介質含有較多雜質時,應在傳感器上游直管段要求的長度以外加裝過濾器。
6.應避開安裝在有較強電磁場干擾、空間小和維修不方便的場合。
