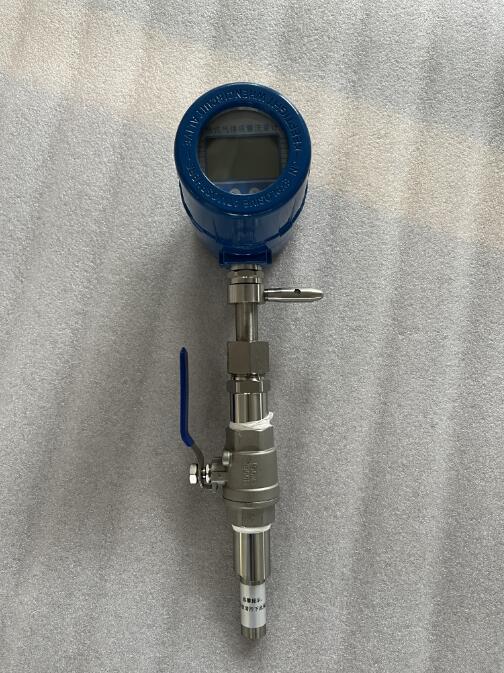

插入式熱式氣體質量流量計是氣體流量計量中新型儀表，區別于其它氣體流量計不需要進行壓力和溫度修正，直接測量氣體的質量流量，一支傳感器可以做到量程從極低到高量程。它適合單一氣體和固定比例多組份氣體的測量。它依據的原理是流體吸收熱的速度直接與質量流量相關。移動的氣體分子撞擊熱電阻時吸收帶走熱量，流率越大，接觸熱電阻的分子越多，吸收的熱量越多，熱吸收與某種氣體的分子數，熱學特性和流動特性有關，利用這一原理，并依托大量的先進技術，我們開發出了可靠性高、抗污染、穩定性的氣體質量流量計。

產品特點：

1、直接質量流量測量，無需溫壓補償

2、不同氣體系數的設定、智能數顯流量積算儀配套

3、在低量程段也能獲得高準確度的測量

4、量程比1:100，帶泄露檢測功能

5、響應時間短

6、壓力損失可忽略

7、無可動部件，采用抗震設計

8、安裝簡便，經濟性高

9、重復性取決于準確的安裝位置

10、可用于大口徑和規則管道的流量測量

11、帶有更換封閉裝置，可實現在線安裝和更換

12、多重診斷功能

技術性能:

適用口徑：   Ф10-Ф3000mm

適用介質：   氣體

準 確 度：   ±1.5%的滿量程

重 復 性：   ±0.15%FS

介質溫度：   -20℃-200℃或-20℃-450℃

介質壓力：   ≤4.0MPa（大于此壓力需與廠家協商定制）

供  電：    24VDC/220VAC

輸  出：    4-20mA(RS232 RS485繼電器輸出)

過程連接：   鎖緊裝置/球閥連接，管道式為法蘭

技術參數：

◆ 重 復 性: 0.2%滿量程

◆ 溫度范圍: 環境溫度-20 ℃--70℃

◆ 介質溫度-20℃-200℃或-20℃-350℃

◆ 供電電源：24VDC/220VAC

◆ 模擬輸出：4-20mADC

◆ 響應時間：≤1秒

◆ 溫度系數：0.05%/℃

◆ 通訊接口：串口輸出RS232/RS485

◆ 在線顯示：液晶顯示瞬時及累積流量

◆ 過程壓力：≤4.2MPa（大于此壓力需與本公司協商定制）

◆ 過程連接: 法蘭，如需其它安裝方式需提前與本公司協商定制。

◆ 防護等級：傳感器IP67

變送器IP65

◆ 報 警 點：繼電器干接點輸出，可選則上限單報警點或上下限雙報警點

◆ 適用介質：不含水分的氣體

◆ 測量范圍：0.05--80m/s（標準狀態為20 ℃， 0.10133MPa）

◆ 傳感器材質：標準為316L；哈C；鉭

◆ 探桿材質：標準為1Cr18Ni9Ti；316L；哈C；鉭

◆ 外殼材質：危險{**}域安裝外殼為粉末涂層的鋁鑄件。

◆ 電氣接口：M20×1.5

連接方式及規格：

1、法蘭連接：DN10～DN50。

2、插入式：DN80～DN3000。

測量范圍：

    為了方便選型，我們將熱式氣體的標準體積流量簡單的定義為標準狀況（1個標準大氣壓和20度）下的體積流量。

選型建議：

根據熱式氣體質量流量計的結構特點，分類為插入式、管道式兩種。

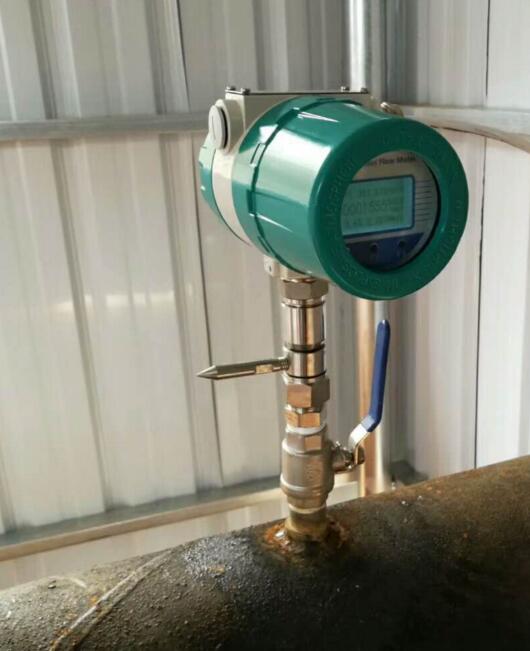

    插入式傳感器可在線安裝、在線維護。安裝過程是先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式傳感器適用管道直徑：DN80～3000mm。

  管段式插入式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。管段式傳感器適用管道直徑：DN10～50mm。

插入式熱式氣體質量流量計應用:

行業：冶金

應用：高爐煤氣、焦?fàn)t煤氣測量、鋼鐵加氣測量、軋鋼燃?xì)鉁y量及控制、熱處理淬火爐等氖、氫、氧、氮等氣體的控制過程控制

在鋼廠中的各種氣體計量Air、N2、O2、H2、CH4、He、CO2、NH3、天然氣

特點：安裝簡單，清洗方便、高量程比，壓損小，準確度高

行業：石油化工

應用：火炬氣排放、煙道氣、化肥廠氨氣測量、

特點：很好的小流量靈敏度、高量程比、易于拆卸并進行清洗

行業：電力

應用：電廠一次風、二次風的測量；煙筒煙道排氣監測SO2和NOX的排量監測、鍋爐的助燃?xì)夂皖A(yù)熱空氣送風測量、煤粉燃燒過程粉/氣配比控制、發電廠的汽輪機一般采用氫氣為冷卻物質時的氫氣測量

特點：無活動部件，不會造成管道堵塞，性價比高、壓損小、高量程比

行業：玻璃、制陶業及建材行業

應用：煤氣爐進氣控制、水泥工業豎式磨粉機排放熱氣流量控制

特點：直接質量流量監測、準確度高、按實際組分標定

行業：食品及飲料行業、制藥業

應用：啤酒廠中的二氧化碳處理、發酵容器中的廢氣流量監測、食品加工操作中新鮮空氣的加入、醫藥行業瓶子消毒器中熱空氣的流量監測

特點：的低流量靈敏度、直接質量流量監測、準確度高

行業：水、廢水、水處理

應用：沼氣和通風空氣的測量、曝氣池的空氣流量測量

特點：耐臟、耐塵、安裝方便、易于拆卸并進行清洗

行業：制造業

應用：壓縮空氣測量、泄漏點檢測、空分裝置N2, O2, Ar的配比、燃料電池工廠各種氣體流量測量、實驗室中各種高純氣體的測量

特點：無需溫壓補償、的低流量靈敏度、質量流量監測、高量程比壓損小

● 工廠壓縮空氣測量

● 鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量

● 火炬氣體測量

● 鋼鐵廠加氣測量

● 化肥廠氨氣測量

● 煉鐵廠高爐煤氣的測量

● 電廠高爐的一次風、二次風的測量

● 煤粉燃燒過程粉/氣配比控制

● 煙筒煙道排氣監測SO2和NOX的排量

● 燃料電池工廠各種氣體流量測量

● 水泥工業豎式磨粉機排放熱氣流量控制

● 熱處理淬火爐等氫、氧、氮等氣體的控制

● 軋鋼廠加熱爐燃?xì)獾臏y量及控制工業管道

● 燃?xì)膺^程中空氣流量測量

● 實驗室中各種高純氣體的測量

● 食品加工操作中新鮮空氣的加入

● 啤酒廠中的二氧化碳處理

● 醫藥行業瓶子消毒器中熱空氣的流量監測

● 化工行業中CL2及其他腐蝕性氣體的測量

● 天然氣氣體流量測量
