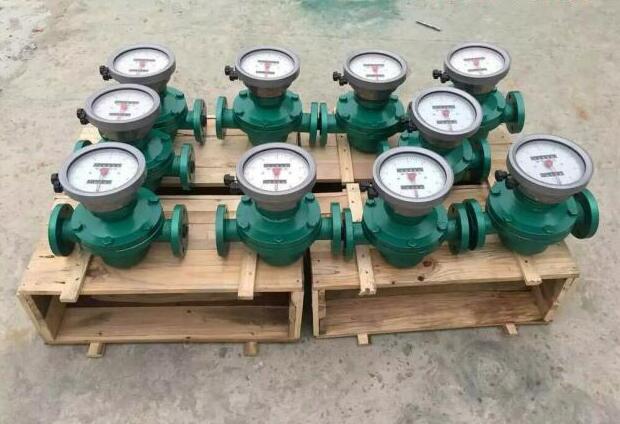

橢圓齒輪流量計

型號:YH1801TC 橢圓齒輪流量計詳細介紹



    YH1801TC橢圓齒輪流量計準確度高,適用于高粘度介質流量的測量,但不適用于含有固體顆粒的流體,如果被測液體介質中夾雜有氣體時,也會引起測量誤差。通常橢圓齒輪流量計的準確度可達0.5級,是一種較為準確的流量計量儀表。

   橢圓齒輪流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對:柴油、汽油、石油、原油、潤滑油、液壓油、重油、等高粘度油品液體、和具有腐蝕性液體介質的測量。是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量準確度高,受液體粘度影響小,表前不需要安裝直管段, 用于醫藥衛生等油類及高粘度介質的累積流量測量。

     橢圓齒輪流量計是一種容積型測量儀表,主要由計量殼體、橢圓齒輪轉子和傳動部件組成。橢圓齒輪流量計的工作原理是液體推動一對橢圓齒輪轉動;每個腔體的容積是固定體積;齒輪轉速引出,傳感器發出同步脈沖計數,橢圓齒輪的轉動通過磁性密封聯軸器及傳動減速機構傳遞給計數器直接指示出流經流量計的總量。



技術參數

連接方式: 法蘭連接,螺紋式鏈接:DN10~DN200
安裝方式: 水平、垂直。
口徑系列: DN10,15,20,25,40,50,80,100
壓力損失: ≤0.1MPa
準確度等級: 0.5級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6~200mpa.s,高粘度200~1000mpa.s
介質溫度: 普通型<120℃,高壓型<200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼,銅等
轉動部件: 鋁鎂合金、不銹鋼等


產品特點

測量準確度高、流量范圍寬、重復性好

螺旋轉子轉動均勻、震動小、壽命長

對被測液體的粘度變化不敏感,尤其適合于粘度較高液體的測量

結構簡單、外形尺寸小、重量輕

安裝容易,表前不需安裝直管段

具備4-20mA輸出功能

具有壽命長,抗干擾能力強,工作頻率寬,無火花。不怕油污和灰塵。體積小。



產品分類

鑄鐵橢圓齒輪流量計---廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。
鑄鋼橢圓齒輪流量計---用于高壓、低腐蝕性介質的計量.
不銹鋼橢圓齒輪流量計---廣泛用于有較強腐蝕性液體介質,如酸、堿、鹽及有機化合 物等的計量.
普通鑄鐵型(A)、鑄鋼型(E)、不銹鋼型(B)
 項目
型號
YH1801TC-A鑄鐵
YH1801TC-E鑄鋼
YH1801TC-B不銹鋼
公稱壓力
Mpa
1.0    1.6
2.5   4.0   6.4
1.0    1.6
被測液體粘度
2 — 200  mPa.s
被測液體溫度
-20℃~+100℃
流  量  范  圍  m3h
型號

準確度等級
YH1801TC-A鑄鐵
YH1801TC-E鑄鋼
YH1801TC-B不銹鋼
公稱口徑(DNmm
0.5
0.2
0.5
0.2
0.5
0.2
10
0.04~0.4
0.1~0.4
0.04~0.4
0.1~0.4
0.1~0.5
0.1~0.5
15
0.25~1.5
0.3~1.5
0.25~1.5
0.3~1.5
0.3~1.5
0.3~1.5
20
0.5~3
0.6~3
0.5~3
0.6~3
0.6~3
0.6~3
25
1~6
1.2~6
1~6
1.2~6
1.2~6
1.2~6
40
2.5~15
3~15
2.5~15
3~15
3~15
3~15
50
4~24
4.8~24
4~24
4.8~24
4.8~24
4.8~24
65
5~40
8~40
5~40
8~40
8~40
8~40
80
10~60
12~60
10~60
12~60
12~60
12~60
100
16~100
20~100
16~100
20~100
20~100
20~100
150
32~190
38~190
32~190
38~190
38~190
38~190
200
34~340
68~340
34~340
68~340
68~340
68~340





選型編碼

YH系列

標識

YH1801TC

型號

口徑選擇

-□□

通徑大小

材料選擇

-A

鑄鐵

-E

鑄鋼

-B

不銹鋼

輸出信號

-2

無信號輸出

-3

脈沖 DV24V供電

-4

4~20mA DV24V供電

復零功能

-N

無復零功能

-F

復零功能

過濾器

-N

無過濾器

-G

含過濾器

流量選擇

(□~□)

流量范圍

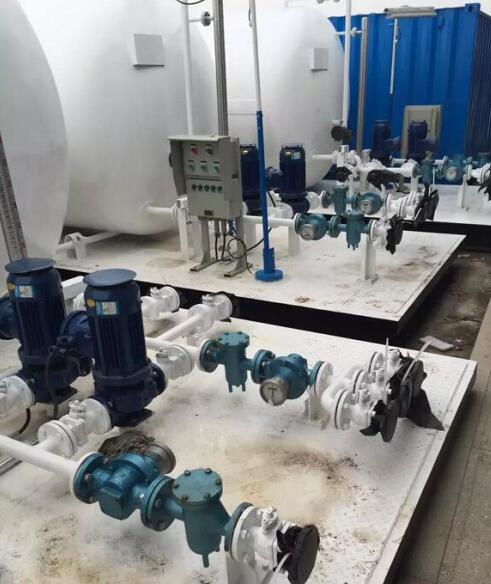

橢圓齒輪流量計安裝注意事項:
1安裝前,表面管道應仔細清除雜物。在安裝流量計時,應防止雜物跌入管道。流量計盡可能安裝成水平位置。
2.前需裝過濾器,防止變送器因雜物而扎住而阻塞管道,過濾器應定期清洗。
3.應安裝泵的輸出端,否則也會造成儀表誤差增大。
4.在使用時,應使表內充滿液體。被測液體內不應混有氣體,否則應安裝氣體分離器。
