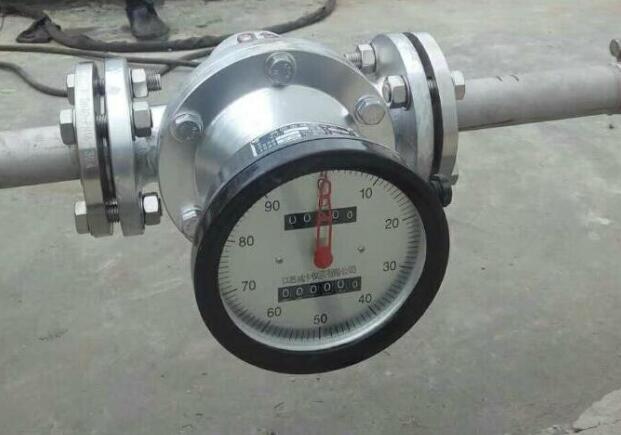

型號：YH1801BTC 不銹鋼橢圓齒輪流量計詳細介紹
YH1801BTC不銹鋼橢圓齒輪流量計是我公司根據市場需要，研制成功的防腐型流量計。該產品設計新穎，結構合理。具有重量輕、準確度高特點，不銹鋼橢圓齒輪流量計廣泛用于石油、化工、醫藥衛生等部門的流量測量。
測量原理：

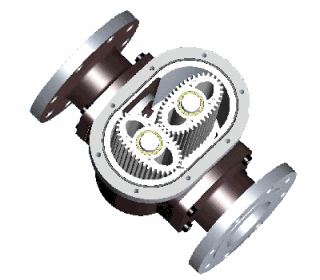

在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。常用于管道中液體流量連續或間斷測量和控制的儀表。
產品特點
測量準確度高、流量范圍寬、重復性好
螺旋轉子轉動均勻、震動小、壽命長
對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量
結構簡單、外形尺寸小、重量輕
安裝容易，表前不需安裝直管段
技術參數
連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
準確度等級: 普通型0.5級，高準確度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
產品分類普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）
項目
型號
|
A鑄鐵
|
E鑄鋼
|
B不銹鋼
|
||||
公稱壓力
Mpa
|
1.0 1.6
|
2.5 4.0 6.4
|
1.0 1.6
|
||||
被測液體粘度
|
2 — 200 mPa.s
|
||||||
被測液體溫度
|
-20℃～+100℃
|
||||||
流 量 范 圍 m3h
|
|||||||
型號
準確度等級
|
A鑄鐵
|
E鑄鋼
|
B不銹鋼
|
||||
公稱口徑（DNmm
|
0.5
|
0.2
|
0.5
|
0.2
|
0.5
|
0.2
|
|
10
|
0.04～0.4
|
0.1～0.4
|
0.04～0.4
|
0.1～0.4
|
0.1～0.5
|
0.1～0.5
|
|
15
|
0.25～1.5
|
0.3～1.5
|
0.25～1.5
|
0.3～1.5
|
0.3～1.5
|
0.3～1.5
|
|
20
|
0.5～3
|
0.6～3
|
0.5～3
|
0.6～3
|
0.6～3
|
0.6～3
|
|
25
|
1～6
|
1.2～6
|
1～6
|
1.2～6
|
1.2～6
|
1.2～6
|
|
40
|
2.5～15
|
3～15
|
2.5～15
|
3～15
|
3～15
|
3～15
|
|
50
|
4～24
|
4.8～24
|
4～24
|
4.8～24
|
4.8～24
|
4.8～24
|
|
65
|
5～40
|
8～40
|
5～40
|
8～40
|
8～40
|
8～40
|
|
80
|
10～60
|
12～60
|
10～60
|
12～60
|
12～60
|
12～60
|
|
100
|
16～100
|
20～100
|
16～100
|
20～100
|
20～100
|
20～100
|
|
150
|
32～190
|
38～190
|
32～190
|
38～190
|
38～190
|
38～190
|
|
200
|
34～340
|
68～340
|
34～340
|
68～340
|
68～340
|
68～340
|
|
安裝注意事項
1安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。流量計盡可能安裝成水平位置。
2.前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
3. 應安裝泵的輸出端，否則也會造成儀表誤差增大。
4. 在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
