工業氮?dú)饬髁坑?jì)

發布時間:2023/12/15 10:17:21  點擊次數:1673







      工業氮?dú)饬髁坑?jì)是根據卡門渦街理論進行工作的,可用于測量氣體的流量。是一種新型流量?jī)x表,它采用了新一代流量傳感器,具有其它流量計不可兼得的許多特點,與國內外同類產品相比具有許多新特點。它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出,輸出與流量成正比的4~20mA電流脈沖或直流電流輸送到接收儀表。



特點:

1、準確度較高,氣體測量準確度為1.5%。

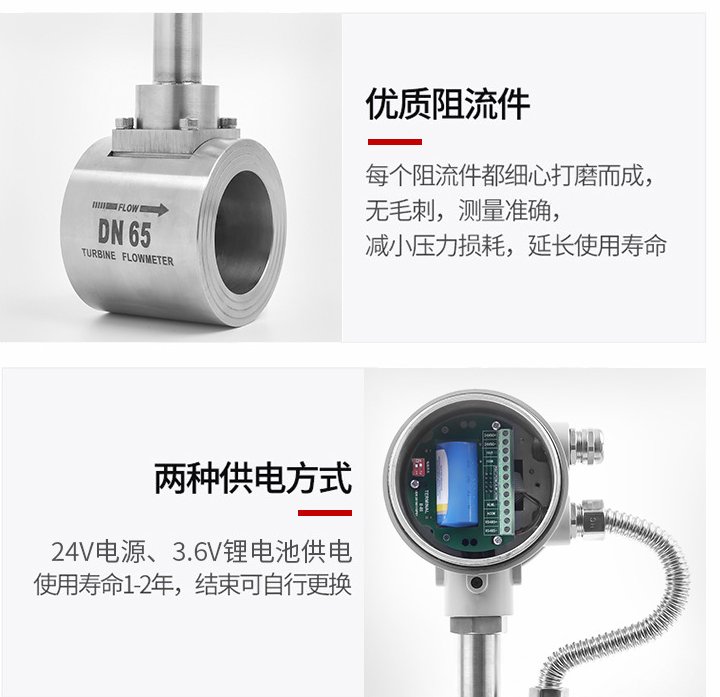

2、無活動部件,無磨損,結構簡單,長期穩定。

3、壓損小,約為其它流量計的1/4

4、安裝方式靈活,可水平,垂直和不同角度傾斜安裝

5、采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上。

6、采用消擾電路和抗震動傳感頭,具有一定抗壞境震動性能

7、溫壓補償一體化設計。

8、電流輸出均為電隔離型,具有良好的共模干擾抑制能力。

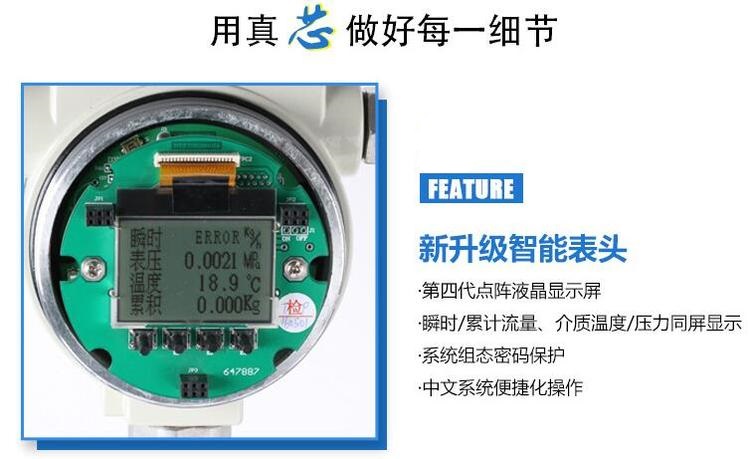

9、同時顯示流量值與累積流量值,溫度、壓力值,不必輪流切換。



技術參數:

儀表型號

YH-LUGB

YH-LUGB

YH-LUGB

YH-LUGB

YH-LUGB

信號輸出

脈沖

4-20mA

4-20mA

可選4-20mA或脈沖

供電電源

24VDC±15%

24VDC±15%

鋰電池

24VDC±15%

24VDC±15%和鋰電池

通訊接口

可選RS485

可選RS485

準確度等級

氣體:1.5級

氣體:1.5級

氣體:1.5級

顯示器

儀表材質

304SS

304SS

304SS

范圍度

1:10 1:10 1:10

防護等級

IP65

IP65

IP65

整機功耗

<1W

<1W

<1W

儀表通經

DN15~DN300

DN15~DN300

DN15~DN300

安裝方式

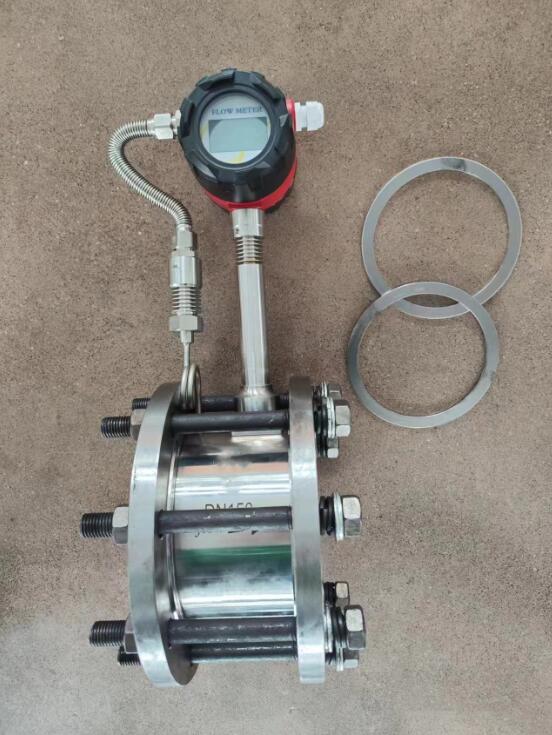

法蘭夾持或一體化法蘭連接

法蘭夾持或一體化法蘭連接

法蘭夾持或一體化法蘭連接

耐壓等級

可選1.6MPa或2.5MPa

可選1.6MPa或2.5MPa

可選1.6MPa或2.5MPa

介質溫度

-40℃~250℃、-40℃~350℃

-40℃~250℃、-40℃~350℃

-40℃~250℃、-40℃~350℃

環境溫度

-20℃~60℃

-20℃~60℃

-20℃~60℃

      工業氮?dú)饬髁坑?jì)的正確安裝是保障儀表正常運行的重要環節,若安裝不當,輕則影響儀表的使用{**}度,重則會影響儀表的使用壽命,還會損壞儀表。

(一)  安裝環境要求:

1.  盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2.  避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽H舯仨毎惭b,須有隔熱通風措施。

3.  避開高濕環境和強腐蝕氣體環境。若必須安裝,須有通風措施。

4.  氣體流量?jī)x表應盡量避開安裝在振動較強的管道上。若必須安裝,須在其上下游2D處加設管道緊固裝置,并加防振墊,加強抗振效果。

5.  儀表zui好安裝在室內,安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成U形,避開水順著電纜線進入放大器殼內。

6.  儀表安裝點周圍應該留有較充裕的空間,以便安裝接線和定期維護。



(二)儀表管道安裝要求:

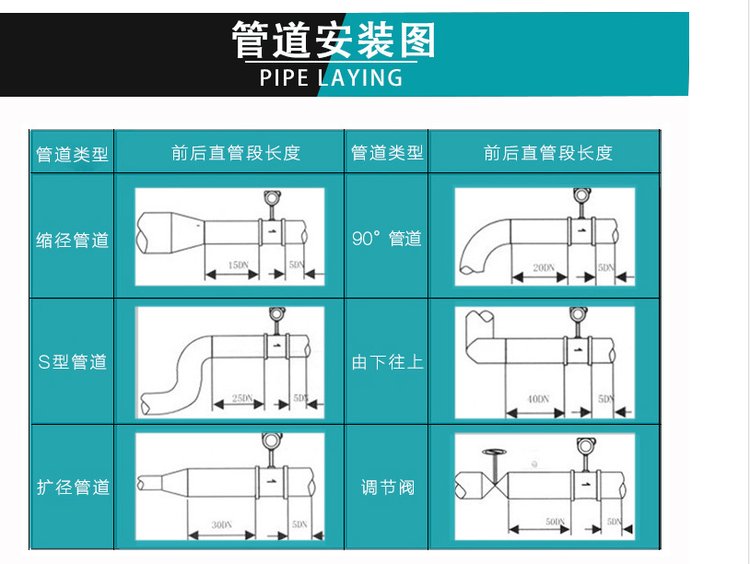

    流量?jī)x表對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量準確度。儀表的上下游直管段長度要求見圖DN為儀表公稱口徑  單位:mm
