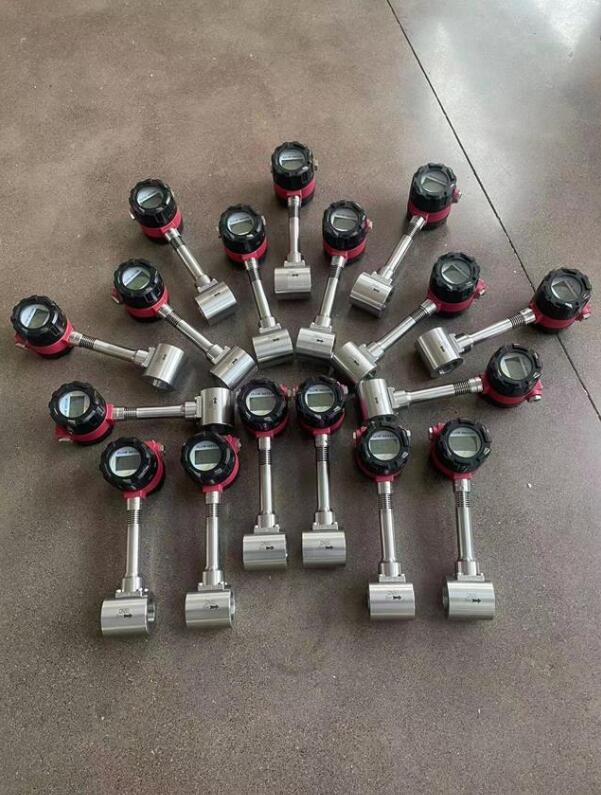

壓縮氣體流量計

發布時間:2023/12/11 9:54:01  點擊次數:1740







      壓縮氣體流量計是一種流體振動式流量計儀表,主要用于工業管道中氣體介質流體的流量測量,氣體流量計特點是壓力損失小,量程范圍大,準確度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。采用了新流量傳感器,具有其它流量計不可兼得的許多特點,與國內外同類產品相比具有許多新特點。它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出,輸出與流量成正比的4~20mA電流脈沖或直流電流輸送到接收儀表。



主要特點:

1.傳感器檢測探頭采用組合結構和特殊技術封裝,耐高溫可達350℃;

2.壓電元件是鑲嵌在探頭體中,檢測元件不接觸介質,可靠性高;

3.壓電元件內部無填充料,穩定,使用壽命長;

4.測量范圍度:10:1;15:1;20:1;

5.傳感器可應用于相應的危險場所,安全性好。

6.在規定的雷諾數范圍內,輸出信號不受流體溫度、壓力、粘度的影響;

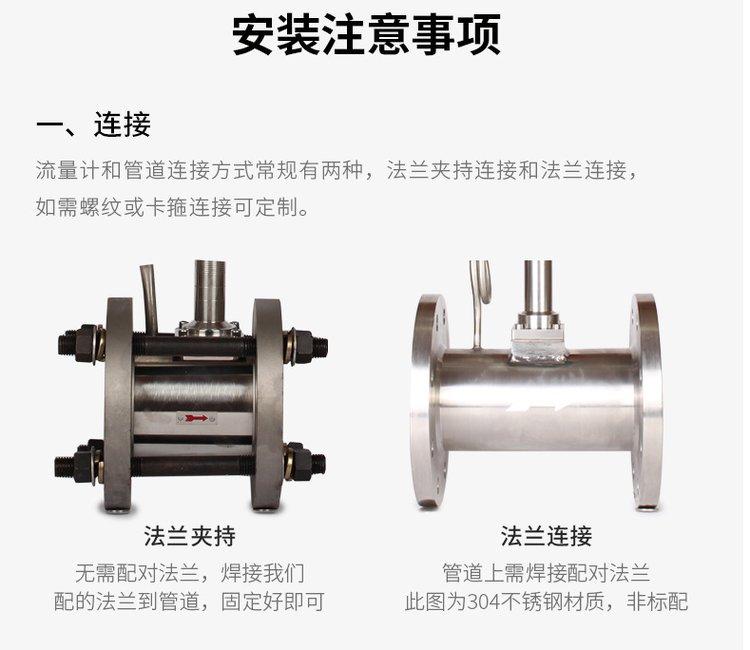

7.安裝方式多樣、方便、易于操作:法蘭式安裝、夾持式安裝、卡箍式安裝

8.無機械可動部件,耐腐蝕,穩定可靠,壽命長,運行無須特殊維護;

9.實現了機電一體化,日常的計量過程不需人工值守;

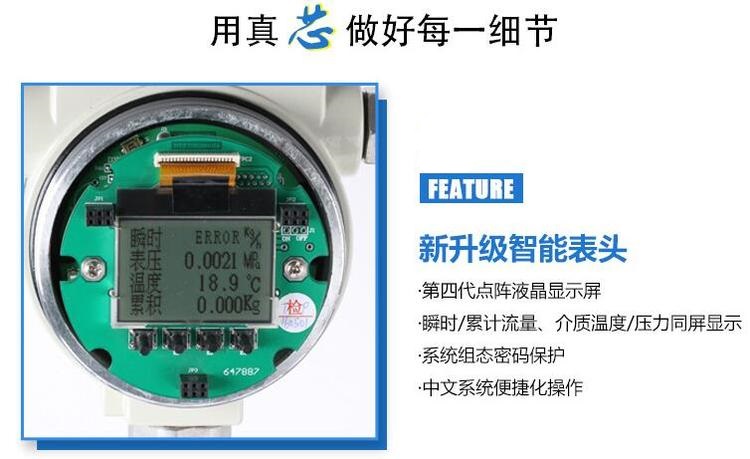

10.采用全智能化、數字化電路設計,可自動補償被測流體密度或標況體積計算。

11.全新的數字濾波和修正功能使流量測量更加準確可靠。

12.采用鋰電池供電型無需外接電源既可連續工作兩年以上。




技術參數:

適用介質:氣體

公稱口徑:DN15~DN300mm

準確度等級:±1.5%

儀表材質:不銹鋼

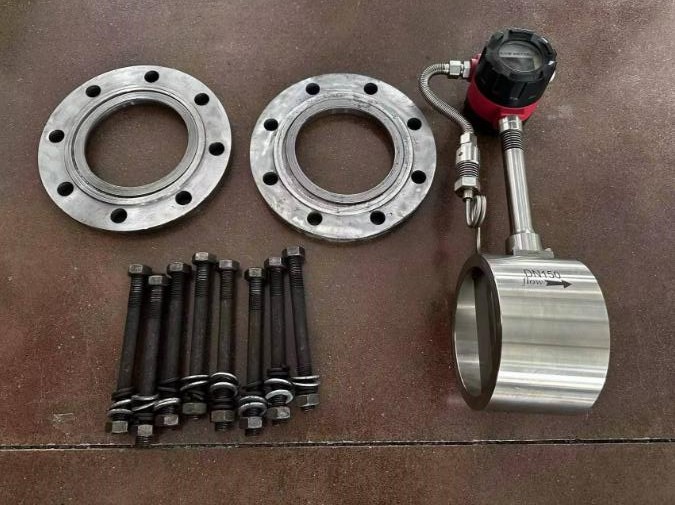

連接方式:法蘭夾裝、法蘭連接等

介質溫度:普通型:-20℃~250℃,  高溫型:250℃~350℃

量 程 比:1:6~1:30

測量范圍:水:0.5~7 m/s , 空氣:4~50m/s ,  蒸汽:4~70m/s

公稱壓力:2.5Mpa(>2.5 Mpa)

輸出方式:脈沖輸出、4-20mA標準信號

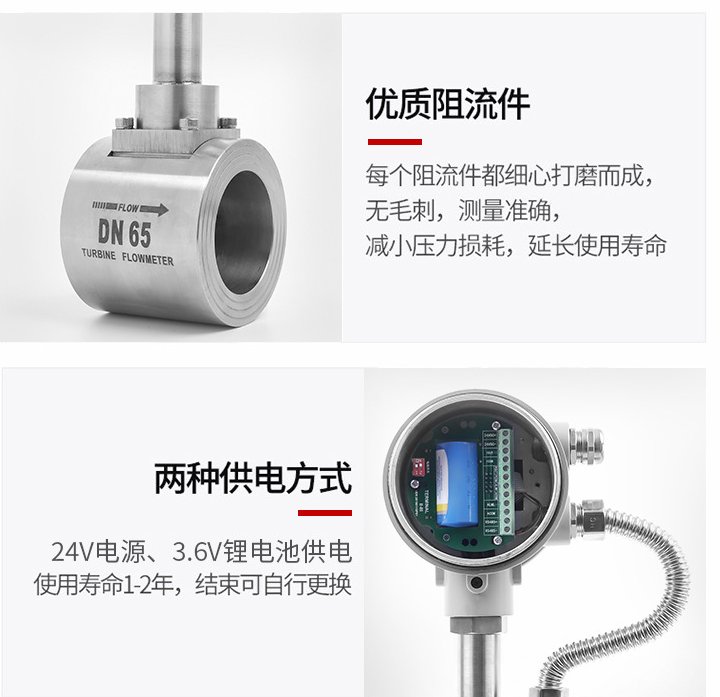

供電電源:24V;3.6V鋰電池

儀表結構:組合型、分離型

傳輸距離:三線制≤300m , 二線制≤1000m ,負載電阻≤750Ω

防護等級:普通型:IP65  潛水型:IP68


儀表的正確安裝是保障儀表正常運行的重要環節,若安裝不當,輕則影響儀表的使用準確度,重則會影響儀表的使用壽命,還會損壞儀表。
(一)  壓縮氣體流量計安裝環境要求:
1.  盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2.  避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽H舯仨毎惭b,須有隔熱通風措施。
3.  避開高濕環境和強腐蝕氣體環境。若必須安裝,須有通風措施。
4.  流量儀表應盡量避開安裝在振動較強的管道上。若必須安裝,須在其上下游2D處加設管道緊固裝置,并加防振墊,加強抗振效果。
5.  儀表zui好安裝在室內,安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成U形,避開水順著電纜線進入放大器殼內。
6.  儀表安裝點周圍應該留有較充裕的空間,以便安裝接線和定期維護。
(二)   儀表管道安裝要求:

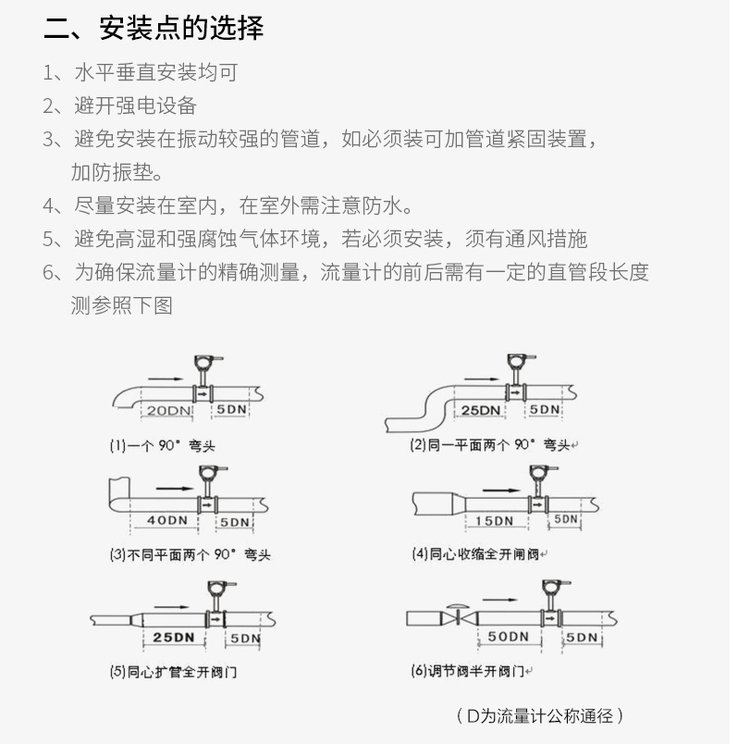

    流量儀表對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量準確度。儀表的上下游直管段長度要求見圖DN為儀表公稱口徑  單位:mm
