制氧機流量計結構簡單牢固，無可動部件，可靠性高 ，壓力損失小，量程范圍大，準確度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。 無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。流量計采用壓電應力式傳感器,可靠性高，可在-20℃～ 350℃的工作溫度范圍內工作。
產品特點:
1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
2、實現了機電一體化，日常的計量過程不需人工值守；
3、整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
4、流量計系統的測量準確度能夠滿足目前的貿易計量要求(≤1.5%)；
5、有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可保存；
6、流量計體積小、重量輕，離線標定較為方便；測量信號既可就地顯示，也可按需遠傳；
8、流量計管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換；
9、流量計體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
10、采用全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
11、全新的數字濾波和修正功能使流量測量更加{**}準可靠。

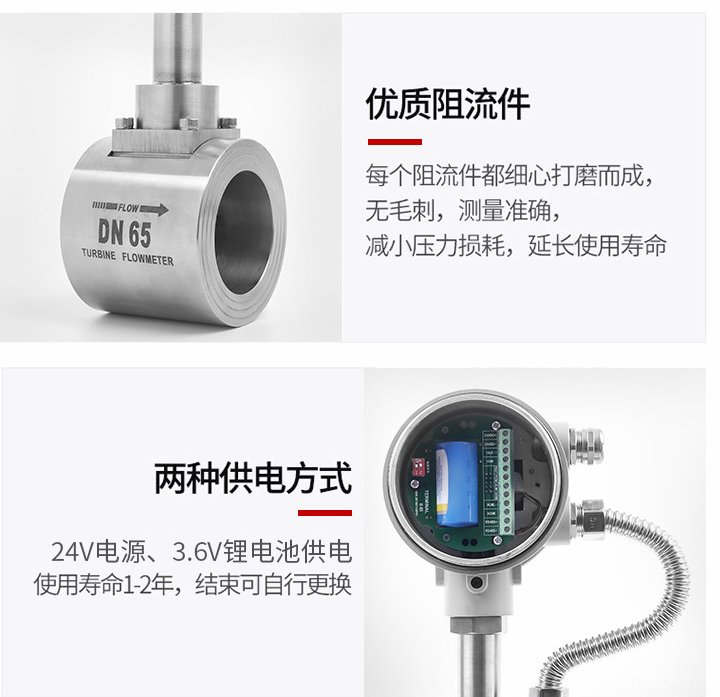

12、電池供電型無需外接電源既可連續工作兩年以上。
13、內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。

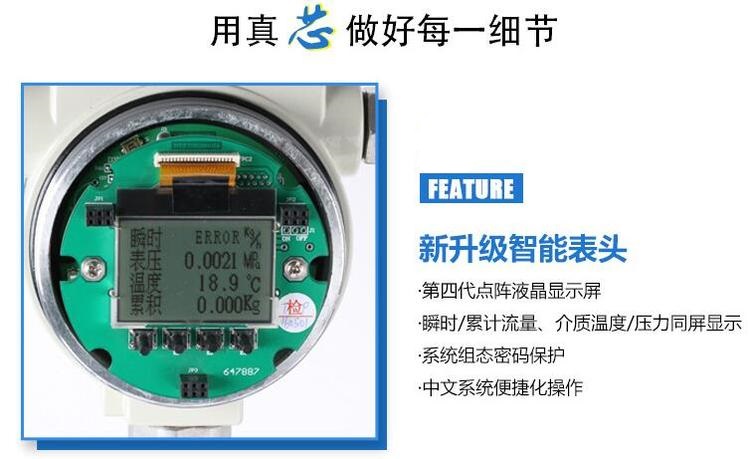

14、就地顯示溫度、壓力、瞬時流量和累積流量。

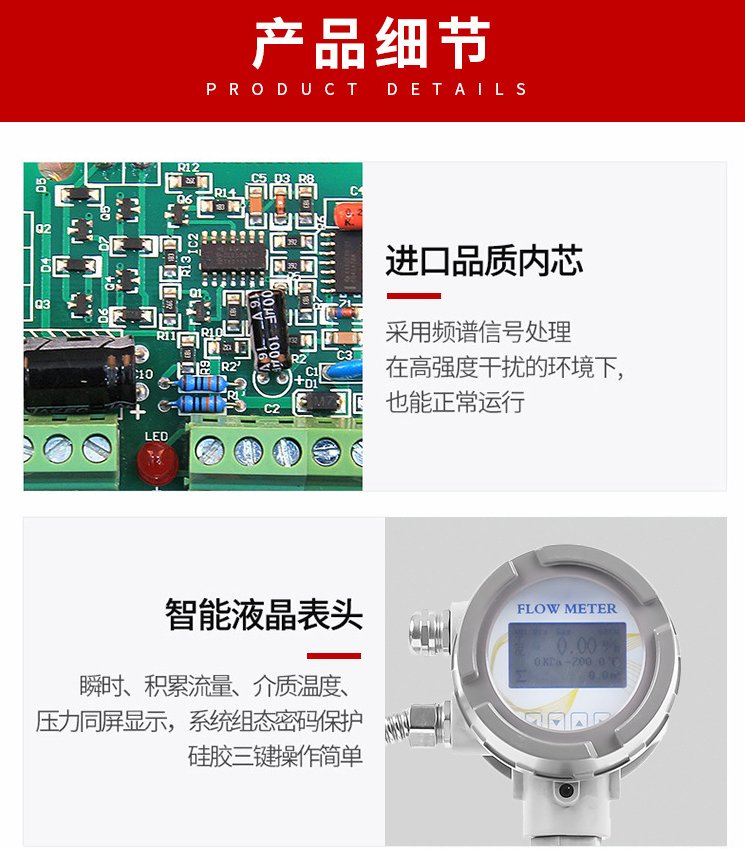

15、采用新型信號處理放大器和{**}特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
技術參數：
公稱通徑 |
15、20、25，32，40，50，65，80，100，125，150，200，250，300，（300～1000插入式） |
公稱壓力（MPa） |
DN15-DN200 4.0 gt;4.0協議供貨），DN250-DN300 1.6 gt;1.6協議供貨） |
介質溫度（℃） |
壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨） |
本體材料 |
1Cr18Ni9Ti，（其它材料協議供貨） |
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
準確度 |
±1.5%R；插入式：±2.5%R， |
范圍度 |
1：6～1：30 |
供電電壓 |
傳感器：DC 12V，DC 24V；變送器：DC 12V ，DC 24V；電池供電型：3.6V電池 |
輸出信號 |
方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 |
普通型IP65 潛水型 IP68 |
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 |
氣體、液體、蒸汽 |
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA） ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m. |
制氧機流量計安裝條件：

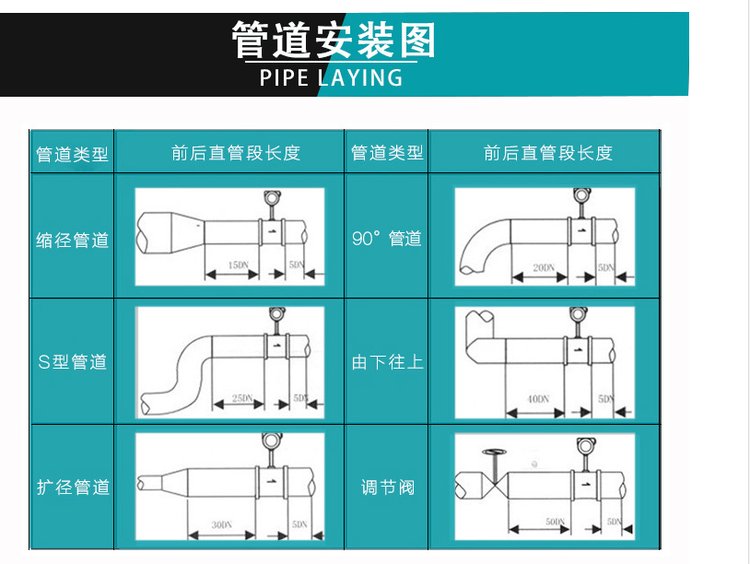

1.傳感器應安裝在水平、垂直、傾斜（液體流向自下而上）的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。
2.安裝液體傳感器的附近管道內應充滿被測液體。
3.傳感器應避開安裝在有強烈機械振動的管道上。
4.直管段的內徑盡可能與傳感器通徑一致，應采用比傳感器通徑略大的管道，誤差要≤3％，并不超過5mm。
5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
6.傳感器應避開安裝在有較強電磁場干擾、空間小和維修不方便的場合。
