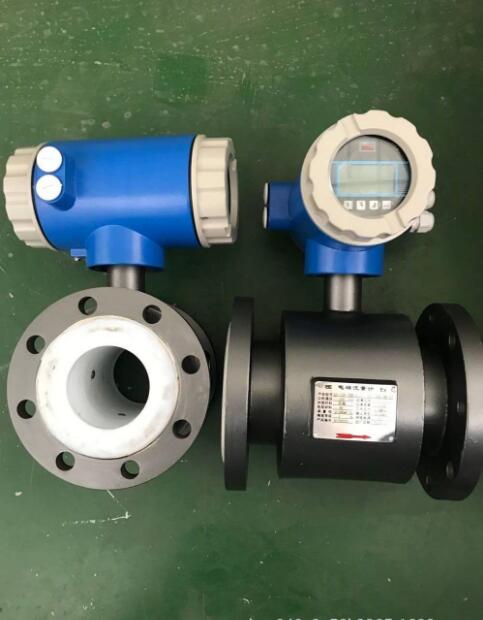

耐酸堿電磁流量計

發布時間:2023/11/06 9:58:06  點擊次數:1500







      耐酸堿電磁流量計測量原理是依據“法拉第電磁感應定律”來實現對流體的體積流量進行測量的,其傳感器主要由:測量管、電極、勵磁線圈、鐵芯與磁軛殼體等組成。流量計主要用于測量封閉管道中具有大于5μs/cm電導率以及滿管的導電液體和漿液中的體積流量,包括對酸、堿、鹽等強腐蝕性的液體的體積流量的測量。流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理及水利建設等區域。



產品特點:

1.采用16位嵌入式微處理器,運算速度快,準確度高

2.全數字處理,抗干擾能力強,測量可靠,準確度高

3.超低EMI開關電源,適用電源電壓變化范圍大,抗EMC性能好

4.用單塊電路板完成所有功能設計,采用SMD器件和表面帖裝SMT)技術,電路可靠性高

5.高清晰度背光中文LCD顯示,顯示累積流量、瞬時流量、流速、流量百分比等

6.菜單操作,使用方便,操作簡單,易學易懂

7.雙向測量系統,內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量

8.具有自檢與自診斷功能,并在屏幕上顯示

9.測量不受流體密度、粘度、溫度、壓力和電導率變化的影響;

10.測量管內無阻礙流動部件,無壓損,直管段要求較低;

11.公稱通徑DN15.5~DN3003。傳感器襯里和電極材料有多種選擇;

12.轉換器采用新穎勵磁方式,功耗低、零點穩定、準確度高。

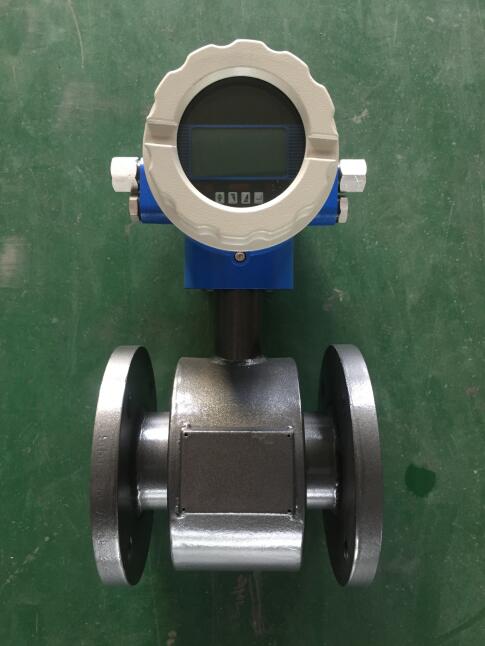

13.轉換器可與傳感器組成一體型或分離型。

技術參數:

公稱通徑

(特殊規格可定制)

管道式四氟襯里:DN10~DN600

管道式橡膠襯里:DN40~DN2200

流動方向

正,反,凈流量

量程比

150:1

重復性誤差

測量值的±0.1%

準確度等級

管道式:0.5級,1.0級

被測介質溫度

普通橡膠襯里:-20~+60℃

高溫橡膠襯里:-20~+90℃

聚四氟乙稀襯里:-30~+100℃

高溫型四氟襯里:-20~+180℃

額定工作壓力 (高壓可定制)

DN10-DN150:≤1.6MPa

DN200-DN350:≤1.0MPa

DN400-DN1000:≤0.6MPa

DN450-DN2200:≤0.25MPa

流速范圍

0.1-15m/s

電導率范圍

被測流體電導率≥5μs/cm

信號輸出

4~20mA(負載電阻0~750Ω),脈沖/頻率,控制電平

通訊輸出

RS485,MODBUS協議,HART協議

供電電源

AC220V或DC24V

要求直管段長度

上游≥5DN,下游≥2DN

連接方式

流量計與配管之間均采用法蘭連接,符合國標GB/T9115.1-2000

防爆等級

ExdeiallBT4-T6

防護等級

IP65,特殊訂制zui高可達IP68

環境溫度

-25~+60℃

相對溫度

5%~95%

消耗總功率

小于20W

流量計襯里材料的確定:參照表

內襯材料 名稱 符號 性能 zui高工作溫度 適用液體 適用口徑
橡膠 氯丁橡膠 CR 耐磨性中等,耐一般低濃度的酸堿鹽的腐蝕 <60℃ 自來水、工業用水、海水 DN50~2000
聚氨酯橡膠 PU 極好的耐磨性能,耐酸堿性能較差 <60℃ 紙漿、礦漿等漿液 DN25~500
氟塑料 聚四氟乙烯 F4(PTFE) 化學性能很穩定,耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 <160℃ 腐蝕性強的酸堿鹽液體 DN25~1600
聚全氟乙丙烯譯名:特氟隆FEP F46(FEP) 化學性能等同于F4抗壓、抗拉強度{**}于F4 <120℃ 腐蝕性的酸堿鹽液體 DN10~200
四氟乙烯和全氟烴基乙烯醚共聚物 PFA 化學性能等同于F46抗壓,抗拉強度{**}于F46 <180℃ 腐蝕性的酸堿鹽液體 DN10~300

流量計電極、接地環材料的確定:參照表

材料 耐腐蝕性能
316L 適用:1.生活用水,工業用水,原水,井水,城市污水2.弱腐蝕性酸、堿、鹽溶液
哈氏合金B(yǎng) 適用:1.鹽酸(濃度小于10%)等非氧化性酸2.(濃度小于50%),一切濃度的堿溶液3.磷酸,有機酸不適用:硝酸
哈氏合金C 適用:1.混酸和鉻酸與硫酸的混合溶液2.氧化性鹽類如Fe+++、Cu++、海水3.磷酸,有機酸不適用:鹽酸
鈦(Ti) 適用:1.鹽,如:⑴ 氯化物(氯化物/鎂/鋁/鈣/銨/鐵等)⑵ 鈉鹽、鉀鹽、銨鹽、次鋁酸鹽、海水不適用:鹽酸、硫酸、磷酸等還原性酸
鉭(Ta) 適用:1.鹽酸(濃度小于40%),稀硫酸和濃硫酸(不包括發煙硫酸)2.二氧化氯,氯化鐵、次氯酸、乙酸等3.硝酸(包括發煙硝酸)等氧化性酸,溫度低于80℃的王水不適用:堿
鉑(Pt) 適用:幾乎所有的酸、堿、鹽溶液(包括發煙硫酸、發煙硝酸)不適用:王水、銨鹽
碳化鎢 適用:紙漿、污水、能抗固體顆粒干擾不適用:無機酸、有機酸、氯化物

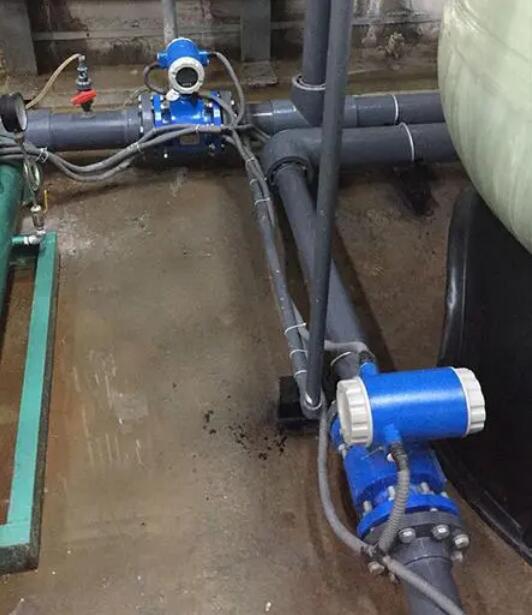

耐酸堿電磁流量計安裝與使用:

1、對外部環境的要求a、流量計應避開安裝在溫度變化很大或受到設備高溫輻射的場所,若必須安裝時,須有隔熱、通風的措施。b、流量計zui好安裝在室內,若必須安裝于室外,應避開雨水淋澆,積水受淹及太陽曝曬,須有防潮和防曬措施。c、流量計應避開安裝在含有腐蝕性氣體的環境中,必須安裝時,須有通風措施。d、為了安裝、維護、保養、方便,在流量計周圍需有充實的安裝空間。

e、流量計安裝場所應避開有強磁場及強振動源,如管道振動大,在流量計兩邊應有固定管道的支座。

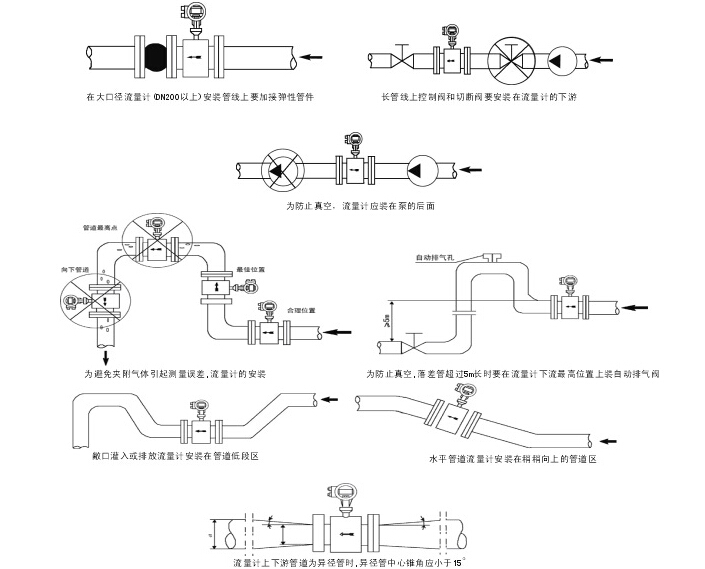

2、對直管段的要求

為了改善渦流與流場畸變的影響,流量計安裝的前、后直管段長度有一定要求,否則會影響測量準確度(也可安裝整流器,盡量避開在靠近調節閥和半開閥門之后安裝)。


測量管道內必須完全充滿液體;

電磁流量計前方zui少要有5*D(D為流量計內徑)長度的直管段,后方zui少要有3*D(D為流量計內徑)長度的直管段;

流體的流動方向和流量計的箭頭方向一致;

管道內要有真空會損壞流量計的內襯,需特別注意;

在電磁流量計附近應無強電磁場;

在電磁流量計附近應有充裕的空間,以便安裝和維護。
