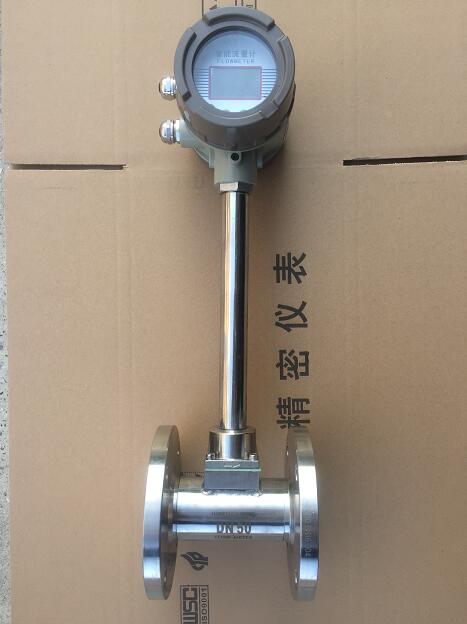

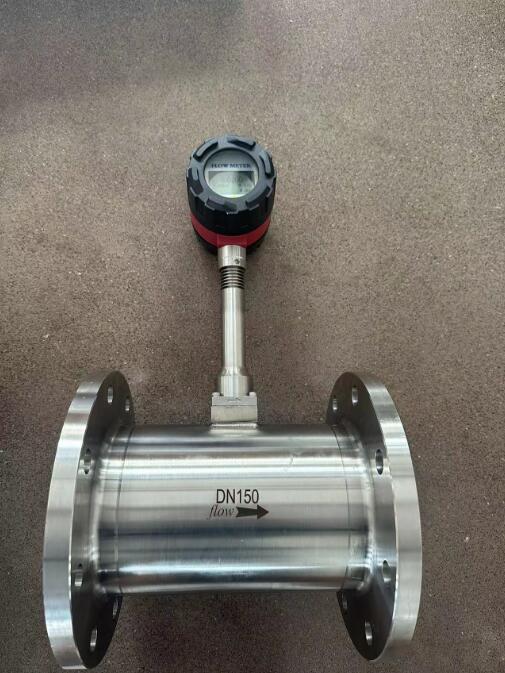

氧氣流量計

發布時間:2023/11/01 10:46:31  點擊次數:1602







      氧氣流量計是速度式流量計的一種,它以卡門渦街理論為基礎,采用壓電晶體檢測流體通過管道內三角柱時產生的漩渦頻率,從而測量出流體的流量。采用壓電應力式傳感器,可靠性高,有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。


產品特點:

1、安裝簡便,維護十分方便;

2、結構簡單牢固,無可動部件,長期運行十分可靠;

3、量程范圍寬,量程比可達1:15;

4、壓力損失小,運行費用低,更具節能意義;

5、里程比:20: 1;

6、檢定周期長,一般為兩年;

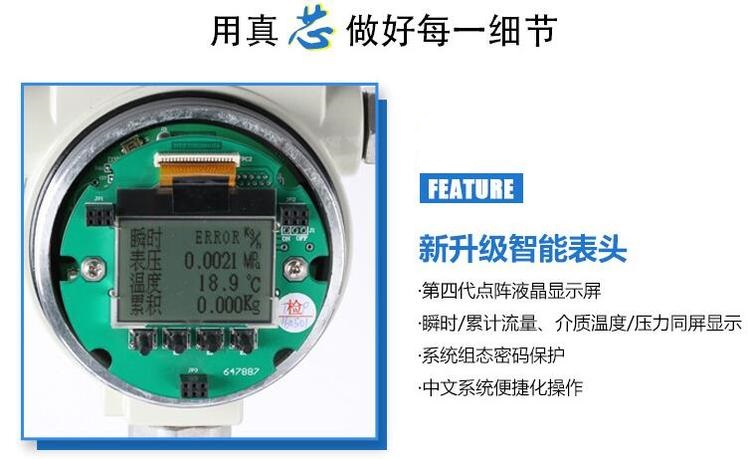

7、流里計配備高準確度液晶顯示屏,雙排液晶、8位數字顯示,能顯示累積流里、目舜時流里、流速、通訊地址和輸出20mA對應的大流量(可以任意設定)及流向指示;

8、可現場顯示,也可遠距離傳輸,還可與計算機控制系統聯網;

9、檢測探頭不直接接觸被測介質,性能更穩定。




技術指標:

公稱通徑:15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)

公稱壓力(MPa):DN25-DN200 4.0(>4.0協議供貨),DN250-DN300 1.6(>1.6協議供貨)

介質溫度(℃):壓電式:-40~260,-40~320;電容式: -40~300, -40~400,-40~450(協議訂貨)

本體材料:1Cr18Ni9Ti,(其它材料協議供貨)

允許振動加速度:壓電式:0.2g,電容式:1.0~2.0g

準確度:±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS

范圍度:1:6~1:30

供電電壓:傳感器:+12V DC,+24V DC;變送器:+12V DC ,+24V DC;電池供電型:3.6V電池

輸出信號:方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA

壓力損失系數:符合JB/T9249標準Cd≤2.4

防護等級:普通型IP65,潛水型 IP68

環境條件:溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa

適用介質:氣體、液體、蒸汽

傳輸距離:三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA):負載電阻≤750Ω


氧氣流量計選型表:

型號

通徑

                           流量范圍m3/h

YH-LUGB-25

DN25

10~60

DN300以上推薦使用插入式流量計

YH-LUGB-32

DN32

13~130

YH-LUGB-40

DN40

25~180

YH-LUGB-50

DN50

35~350

YH-LUGB-65

DN65

50~500

YH-LUGB-80

DN80

80~800

YH-LUGB-100

DN100

120~1200

YH-LUGB-125

DN125

150~1500

YH-LUGB-150

DN150

320~3200

YH-LUGB-200

DN200

560~6000

YH-LUGB-250

DN250

890~9000

YH-LUGB-300

DN300

1360~14000


代號

功能1

N

無溫壓補償

Y

自帶溫壓補償一體式


代號

輸出型號

F1

脈沖信號

F2

4-20mA輸出(二線制)

F3

RS485通訊接口


代號

被測介質

J3

氣體(注明氣體名稱)


代號

連接方式

L1

法蘭卡裝式

L2

法蘭連接式


代號

功能2

E1

1.5級

          E2
      2.5級

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

內部3.6V供電

D2

DC24V供電

B1

不銹鋼

B2

碳鋼
