柴油橢圓齒輪流量計是容積式流量計的一種,計量準確度高,適用于高粘度介質流量的測量,用于連續或間斷的測量管道中液體的流量或瞬時流量.適合于測量重油、柴油、潤滑油、樹脂等粘度較高的介質的流量,可以直接讀出流經管道內液體流量總和。廣泛運用于石油、化工、醫藥等行業。
產品特點:
1 | 流量計所有零件表面均經嚴格加工而成,無鑄造表面,表面光潔美觀。 |
2 | 流量計采用設計,無須專業人員即可現場拆卸再裝,且再裝后,不改變原有計量{**}度。 |
3 | 流量計采用防水設計。 |

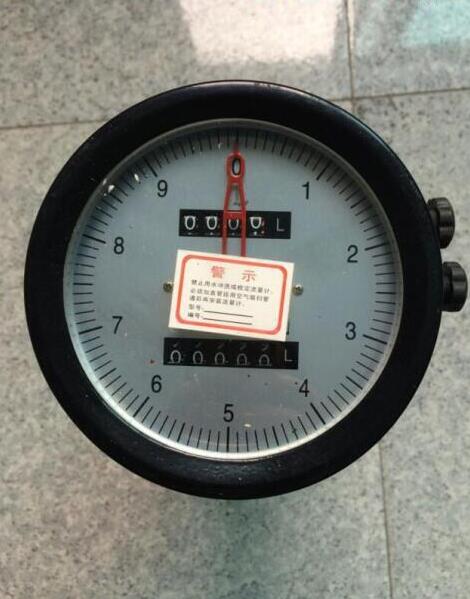

4 | 流量計現場可顯示累積流量、瞬時流量、單次流量等。 |
5 | 流量計執行標準:NIST(美國技術標準局專業標準) |
6 | ZBN12001-87《容積式流量計通用技術條件》 |
7 | QB/SML01-2001《橢圓齒輪流量計》 |
技術指標:
允許基本誤差:±0.1% 、±0.2% 、±0.5%
公稱通徑DN(mm):10~200
公稱壓力PN(M.Pa):鑄鐵(A)、不銹鋼(P) 1 .0 、1.6、2.5、4.0、6.3
鑄鋼(E)2.5、4.0、 6.3 、9.6
被測液體溫度:低溫型:-40~ 60℃、常溫型-10℃~ 80℃、中溫型-10℃~ 200℃、高溫型-10℃~ 300℃
被測液體粘度(mPa.s):0.3~ 50000
現場顯示:99999,999 L(累計流量)9999,999.9 L(單次流量)
9999,999.9 L(瞬時流量)
輸出信號:脈沖信號、4~20mA、1-5V、4~20mA HART協議、MODBUS
支持RS232、RS485通訊(任選)
防護等級:IP65
測量范圍及工作壓力:
型號 | YH1801TC-A鑄鐵 | YH1801TC-E鑄鋼 | YH1801TC-B不銹鋼 | ||||
公稱壓力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被測液體粘度 | 2 — 200 mPa.s | ||||||
被測液體溫度 | -20℃~ 100℃ | ||||||
流 量 范 圍 m3/h | |||||||
材質 準確度等級 | 鑄鐵 | 鑄鋼 | 不銹鋼 | ||||
公稱口徑(DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04~0.4 | 0.1~0.4 | 0.04~0.4 | 0.1~0.4 | 0.1~0.5 | 0.1~0.5 | |
15 | 0.25~1.5 | 0.3~1.5 | 0.25~1.5 | 0.3~1.5 | 0.3~1.5 | 0.3~1.5 | |
20 | 0.5~3 | 0.6~3 | 0.5~3 | 0.6~3 | 0.6~3 | 0.6~3 | |
25 | 1~6 | 1.2~6 | 1~6 | 1.2~6 | 1.2~6 | 1.2~6 | |
40 | 2.5~15 | 3~15 | 2.5~15 | 3~15 | 3~15 | 3~15 | |
50 | 4~24 | 4.8~24 | 4~24 | 4.8~24 | 4.8~24 | 4.8~24 | |
65 | 5~40 | 8~40 | 5~40 | 8~40 | 8~40 | 8~40 | |
80 | 10~60 | 12~60 | 10~60 | 12~60 | 12~60 | 12~60 | |
100 | 16~100 | 20~100 | 16~100 | 20~100 | 20~100 | 20~100 | |
150 | 32~190 | 38~190 | 32~190 | 38~190 | 38~190 | 38~190 | |
200 | 34~340 | 68~340 | 34~340 | 68~340 | 68~340 | 68~340 | |

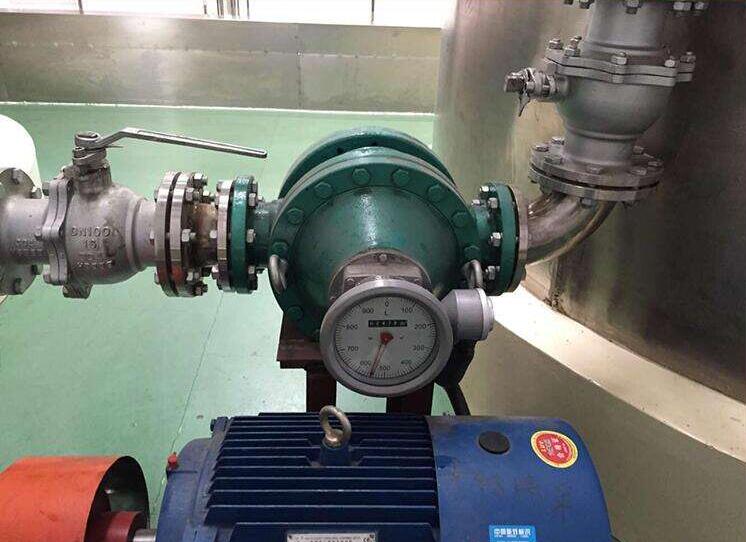

柴油橢圓齒輪流量計安裝及使用注意事項:
(l)儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向一致,安裝位置應注意便于讀數。
(2)儀表盡量安裝在常溫場合,不要安裝在有害氣體及強烈熱輻射的場合,防止儀表計數器部分受損害。
(3)儀表中的橢圓齒輪軸盡可能安裝成水平位置,且口讀數盤應安裝成垂直位置(計數器正面與地面平行),以減少橢圓齒輪與殼體之間的摩擦,降低零件的磨損。由于安裝位置不同,為了便于讀數,可將計數器(表頭)旋轉90。或180。
(4)儀表安裝前,管道必須徹底清洗,在整個管路系統中,若無嚴格的過濾裝置時,應在儀表前安裝過濾器,以防雜質迸入表內。
(5)儀表應安裝在泵的出口端,流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥,然后緩慢開啟下游流量調節閥或截止閥。嚴禁突然開啟或關閉。
(6)儀表在使用時,應使表內流滿液體。被測液體內不應混有氣體,否則測出氣和液的混合容積,使測量不準,液體內混有氣體時,必須在儀表上游安裝氣體分離器。
