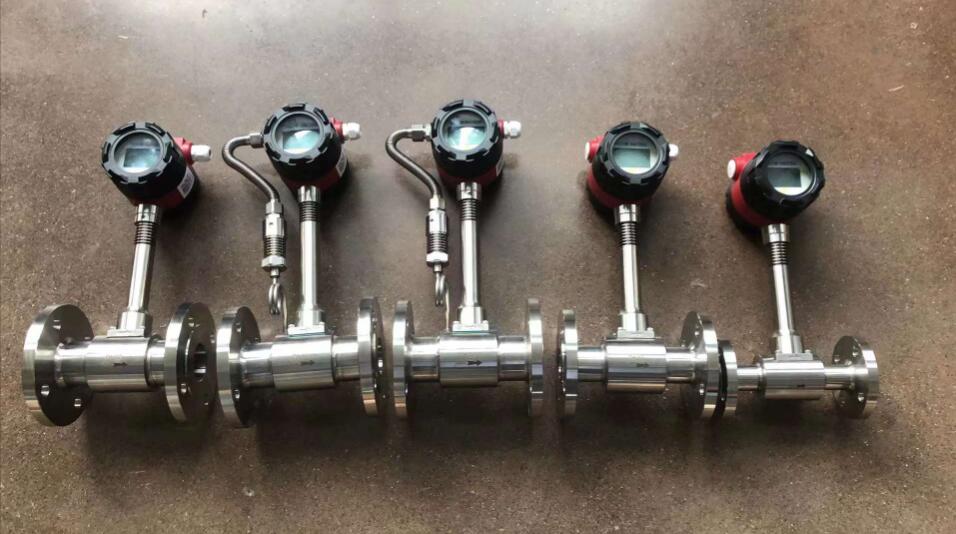

空氣壓縮機流量計傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用新微功耗CPU,測量氣體傳感器輸出的頻率信號,根據設定的密度,流量系數進行流量運算,現場液晶顯示瞬時流量和累計流量。
產品特點:
▲不受溫度、壓力的影響,同時不易堵,不易卡,不易結垢,耐高溫、高壓。
▲無可動部件、無空洞縫隙設計,產品無磨損、耐臟污,無需機械維修,使用壽命長。
▲采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上。
▲電流輸出均為電隔離型,具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值,不必輪流切換。
▲采用抗振探頭,有效消除外界振動影響。
▲電路采用表面貼裝工藝,結構緊湊,可靠性高。
▲量程比寬達20:1
▲整體結構設計合理,動態測量范圍寬,壓力損失小。
▲采用不銹鋼材質,可適用于腐蝕性介質的測量。
▲現場液晶顯示,脈沖、4-20mA輸出或485通訊,可與工業自動化系統連接。
主要技術參數:
1、公稱通徑:15,25,40,50,65,80,100,125,150,200,250,300,(200~2000插入式) 非標產品可根據用戶要求特殊定做。
2、公稱壓力(MPa):DN15-DN200 4.0 gt;4.0協議供貨),DN250-DN300 1.6 gt;1.6協議供貨) 。
3、介質溫度(℃):壓電式:-40~260,-40~320;電容式: -40~300, -40~400,-40~450(協議訂貨)。
4、本體材料:儀表外殼采用鋁合金,1Cr18Ni9Ti,(其它材料協議供貨)。
5、允許振動加速度:壓電式:0.2g;電容式:1.0~2.0g。
6、準確度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS。
7、范圍度:1:6~1:30。
8、供電電壓:傳感器:+12V DC,+24V DC;變送器:+12V DC ,+24V DC;電池供電型:3.6V電池。
9、輸出信號:方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA。
10、壓力損失系數:符合JB/T9249標準 Cd≤2.4。
11、防護等級:普通型IP65 ;潛水型 IP68。
12、環境條件:溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa。
13、適用介質:氣體、液體、蒸汽 。
14、傳輸距離:三線制 脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA):負載電阻≤750Ω。
15、信號線接口:內螺紋M20×1.5。
16、現場液晶雙行顯示(溫度補償型)方式:可循環顯示溫度、壓力、瞬時流量、累積流量等參數。
空氣壓縮機流量計選型表:
型號 |
通徑 |
流量范圍m3/h |
|||||
YH-LUGB-25 |
DN25 |
10~60 |
DN300以上推薦使用插入式流量計 |
||||
YH-LUGB-32 |
DN32 |
13~130 |
|||||
YH-LUGB-40 |
DN40 |
25~180 |
|||||
YH-LUGB-50 |
DN50 |
35~350 |
|||||
YH-LUGB-65 |
DN65 |
50~500 |
|||||
YH-LUGB-80 |
DN80 |
80~800 |
|||||
YH-LUGB-100 |
DN100 |
120~1200 |
|||||
YH-LUGB-125 |
DN125 |
150~1500 |
|||||
YH-LUGB-150 |
DN150 |
320~3200 |
|||||
YH-LUGB-200 |
DN200 |
560~6000 |
|||||
YH-LUGB-250 |
DN250 |
890~9000 |
|||||
YH-LUGB-300 |
DN300 |
1360~14000 |
|||||
代號 |
功能1 |
||||||
N |
無溫壓補償 |
||||||
Y |
自帶溫壓補償一體式 |
||||||
代號 |
輸出型號 |
||||||
F1 |
脈沖信號 |
||||||
F2 |
4-20mA輸出(二線制) |
||||||
F3 |
RS485通訊接口 |
||||||
代號 |
被測介質 |
||||||
J3 |
氣體(注明氣體名稱) |
||||||
代號 |
連接方式 |
||||||
L1 |
法蘭卡裝式 |
||||||
L2 |
法蘭連接式 |
||||||
代號 |
功能2 |
||||||
E1 |
1.5級 |
||||||
E2 |
2.5級 | ||||||
P1 |
1.6MPa |
||||||
P2 |
2.5MPa |
||||||
P3 |
4.0MPa |
||||||
D1 |
內部3.6V供電 |
||||||
D2 |
DC24V供電 |
||||||
B1 |
不銹鋼 |
||||||
B2 |
碳鋼 |

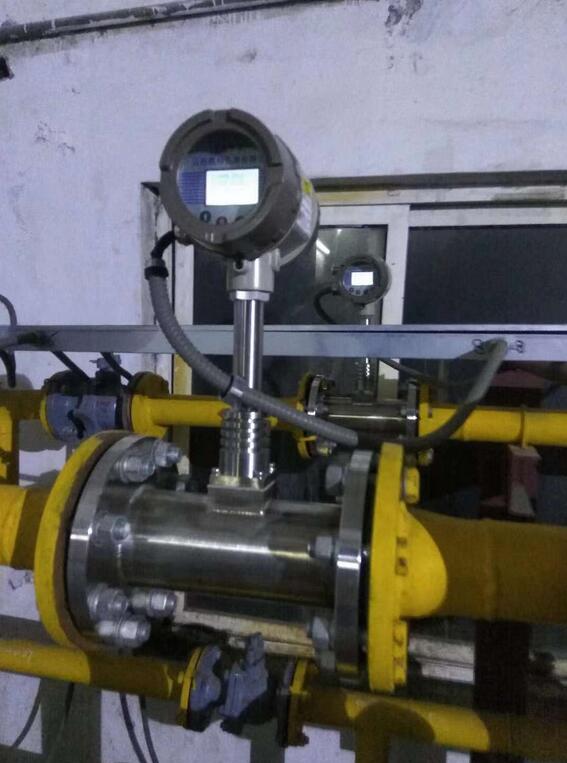

流量計安裝與使用:
1、流量計可安裝在室內或室外。
2、流量計在管道上可以水平,垂直或傾斜安裝。
3、流量計的上游側和下游側應留有較長的直管段,要求的上、下游直管段長度隨管道狀況不同而異。流量計的上游應盡量避開安裝調節閥或半開閥門,應將調節閥或半開閥門安裝在流量計下游5D之后。
4、安裝流量計的管道必須與流量計內徑,否則管道必須變徑。用戶可根據管道和施工的具體條件,按本產品操作手冊中的有關章節進行設計安裝。
5、在設計管道安裝時,傳感器或變送器放大器的上端應留有500mm 空間,以方便調試和檢修。
6、當流量計需要溫壓補償式時,壓力變送器安裝在流量計上游1D,測溫元件(通常用鉑電阻PT100)安裝在下游3~5D。
7、合理選擇安裝場所和環境。避開強電力設備,高頻設備,強電源開關設備;避開高溫?zé)嵩春洼椛湓吹挠绊懀荛_強烈震動場所和強腐蝕 環境等,同時要考慮安裝維修方便。
8、管道采取減振動措施。傳感器盡量避開安裝在振動較強的管道上,特別是橫向振動。若不得已要安裝時,必須采取減振措施,在傳感器的上下游2D處分別設置管道緊固裝置,并加防振墊。
