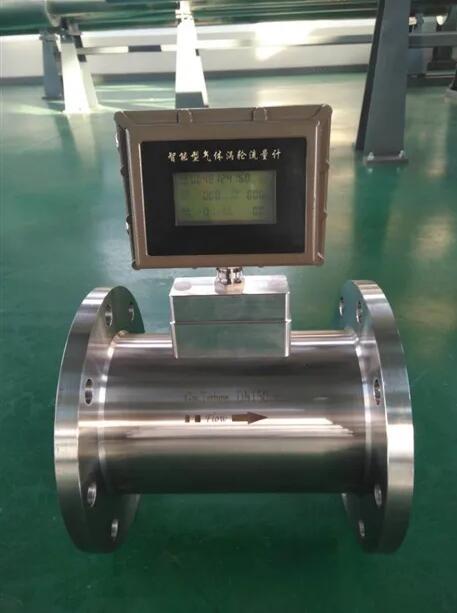

天然氣氣體渦輪流量計采用先進低功耗進口芯片為核心研制,是多功能一體化的新型智能儀表。是吸取了國內外流量儀表先進技術和設計,綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高準確度、高可靠性的氣體計量儀表,具有出色的低壓和高壓計量性能,多種信號輸出方式以及對流體擾動低敏感性,廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
產品特點:
采用新型傳感器,始動流量低、壓力損失小、抗振與抗脈動流性能好,不易腐蝕、可靠性好、使用壽命長。
采用新型微處理器與高性能的集成芯片,運算準確度高、整機功能強大,性能好。
采用先進的微功耗高新技術,整機功耗低。既能用內電池長期供電運行,又可由外電源供電運行。
按流量頻率信號,可將儀表系數分八段自動進行線性修正,可根據用戶需要提高儀表的計算{**}度。
采用EEPROM數據存貯技術,具備歷史數據的存貯與查詢功能,三種歷史數據記錄方式可供用戶選擇。
流量計表頭可180°旋轉,安裝使用簡單方便。
高準確度,一般可達±1.5%R、±1.0%R。
重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,在貿易結算中是主要選用的流量計。
可檢測被檢測氣體的溫度、壓力和流量,能進行流量自動跟蹤補償,并顯示標準狀態下(Pn=101.325KPa,Tn=293.15K)的氣體流量:可實時查詢溫度、壓力、時間、日期等數據。
基本參數:
儀表口徑及連接方式[2] | DN20-300mm |
采用法蘭連接 | |
準確度等級 | ±1.5%R、±1%R |
量程比 | 1:10;1:20;1:30 |
顯示方式 | 寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量 |
溫度、壓力、時間、日期、電池電量 | |
儀表材質 | 表體:304不銹鋼;葉輪:防腐ABS或{**}質鋁合金;顯示器:鑄鋁 |
溫度、壓力傳感器 | 內置 |
被測介質溫度(℃) | -30℃~ 80℃ |
環境條件 | 介質溫度:-30℃~ 80℃,相對濕度5%~90%,大氣壓力86~106Kpa |
通訊信號 | 三線制工況脈沖、三線制標況脈沖 |
三線制4-20mA、RS485協議、IC卡信號 | |
供電電源 | 內置鋰電池、外供24VDC雙供電 |
傳輸距離 | ≤1000m |
信號線接口 | 內螺紋M20×1.5 |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
使用條件:
· 環境溫度:-30℃~ 60℃ ;
· 大氣壓力:86KPa~106KPa;
· 介質溫度:-30℃~ 80℃ ;
· 相對濕度:5%~95%
型號規格
|
公稱通徑
|
流量范圍(m3/h)
|
始動流量(m3/h)
|
工作壓力(MPa)
|
安裝形式
|
YH-LWQY-25A
|
25 (1")
|
0.7-7
|
0.6
|
4.0
|
法蘭
|
YH-LWQY-25B
|
1.5-15
|
1.0
|
4.0
|
||
YH-LWQY-25C
|
3-30
|
2.0
|
4.0
|
||
YH-LWQY-40A
|
40 (1.5")
|
4-40
|
2.5
|
4.0
|
法蘭
|
YH-LWQY-40B
|
8-80
|
3
|
4.0
|
||
YH-LWQY-50A
|
50 (2")
|
10-100
|
3.5
|
4.0
|
法蘭
|
YH-LWQY-50B
|
15-150
|
4
|
4.0
|
法蘭
|
|
YH-LWQY-80
|
80 (3")
|
15-300
|
4
|
1.6
|
法蘭
|
YH-LWQY-100
|
100(4")
|
20-400
|
5
|
1.6
|
法蘭
|
YH-LWQY-150
|
150(6")
|
50-1000
|
8
|
1.6
|
法蘭
|
YH-LWQY-200
|
200(8")
|
100-2000
|
20
|
1.6
|
法蘭
|
YH-LWQY-250
|
250(10")
|
150-3000
|
30
|
1.6
|
法蘭
|
YH-LWQY-300
|
300(12")
|
200-4000
|
40
|
1.6
|
法蘭
|
氣體渦輪流量計使用注意事項:
(1)為了清除流體中的雜質,確保傳感器的正常工作,提高傳感器的壽命,在傳感器前的管路上應裝上目數為3~9目/厘米2的過濾器。一般情況下通徑大的目數稀,通徑小的目數密。為保證傳感器正常運行,還應根據實際使用情況選用過濾網的目數。
(2)焊接傳感器進口法蘭時,必須注意管內無突出部分。當連接進口法蘭時,兩法蘭外周要完全吻合,墊圈不能暴露在管內。偏心異徑接頭將會引起流速不均勻分布的現象,故不能使用。
(3)為了保證工作條件下檢修的需要,變送器前后管道上應安置切斷閥門(截止閥),同時應設置旁通管道。流量控制閥要裝在傳感器的下游。傳感器使用時上游所裝的截止閥必須全開,避開上游部分的流體產生渦流現象。
(4)通過傳感器的流量過大時(超過流量范圍上限),軸承將因轉速過高而加快磨損。為此,在預計有過大流量的情況時,可利用安置在下游部分的流量控制閥調節流體流量。
(5)在新管路上安裝傳感器時,為避開管路中雜質進入傳感器,應先用一根空管子代替?zhèn)鞲衅鞯冗\行一段時間后,確認雜質已排除再換上傳感器。
