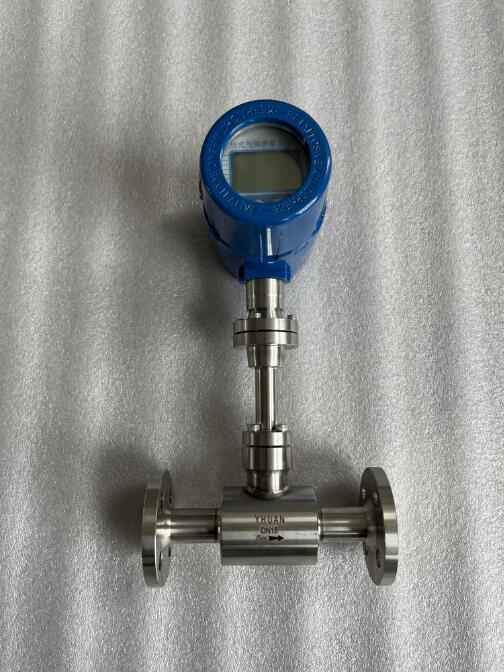

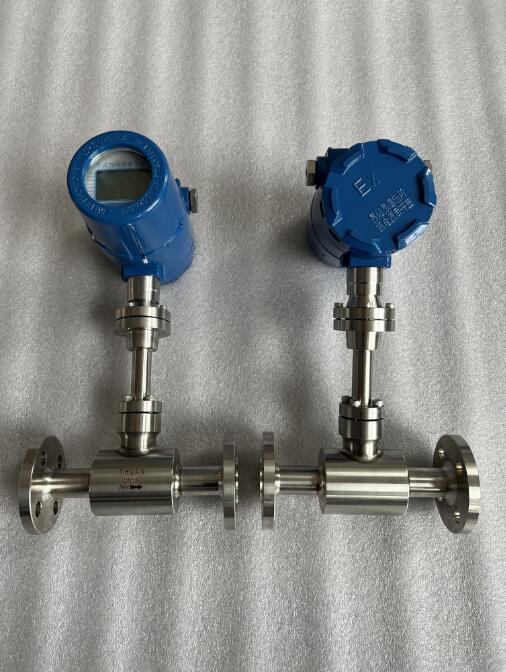

管道式熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表。傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路'一個傳感器測量流體溫度,另一個傳感器維持高于流體溫度的恒溫差,可在高溫和高壓條件下進行流量測量。該儀表采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便、測量準確等{**}點。
技術特點:
真正的質量流量計,對氣體流量測量無需溫度和壓力補償,測量方便、準確。可得到氣體的質量流量或標準體積流量。
大的量程比?蓽y量流速高到100nm/s和低到0.5nm/s的氣體,可用于氣體檢漏。
抗震性能好,使用壽命長。傳感器無活動部件和壓感部件,不受震動對測量準確度的影響。
安裝維護簡便。在現場條件允許的情況下,可實現不停產安裝和維護。
數字化設計。整機數字化電路測量,測量準確、維護方便。
無須溫度、壓力補償,一臺表就可以直接測量標準狀態下的氣體體積流量和質量流量
流量測量下限極低,幾乎從零開始測量,這是其它類型氣體流量計所無法比擬的
準確度高,反應速度快,量程比高達100:1,尤其適用于核算計量
幾乎無壓力損失,尤其適于大管徑低流速氣體的測量
內部無可動件,堅固的316L不銹鋼或鉭金屬封裝傳感器
一體式或分體式結構,管道式或插入式形式,整機構造簡單,安裝維護量很少
現場顯示瞬時、累積流量,信號輸出,上(下)限報警等
無須打開表蓋對累積量清零,更加符合防爆要求
可選整流裝置,可降低對前后直管段的要求
可選不斷流裝置可在線拆裝,無須切斷管道流量
技術參數:
口徑:DN15-2600mm
準確度:±1.5%讀數滿量程
量程比:100:1
響應時間:3秒,可通過阻尼系數調整
操作溫度:環境溫度-40~85℃
介質溫度:-10~200℃/-10~400℃
模擬輸出:兩路4~20mA(流速和溫度)
一路4~20mA帶HART通訊
數字輸出:HART和MODBUS可選
重復性:±0.5%的量程
溫度系數:0.05%/10℃
材質兼容性:外殼:鑄鋁,環氧樹脂噴涂,丁晴橡膠0型環
防護等級:IP65
濕度:0~100 RH
供電:24VDC
電磁兼容性:IEC 61000-4-2~5
過程連接:法蘭安裝螺紋安裝
安裝方式:一體式,分體式
1、如果儀表安裝在室外,應加儀表遮陽罩,避開日曬、雨淋。
2、禁止安裝在強烈震動的場合。
3、禁止暴露在舍有大量腐蝕性氣體的環境。
4、不要和變頻器、電焊機等污染電源的設備共用電源,必要時,為轉換器加裝凈化電源。

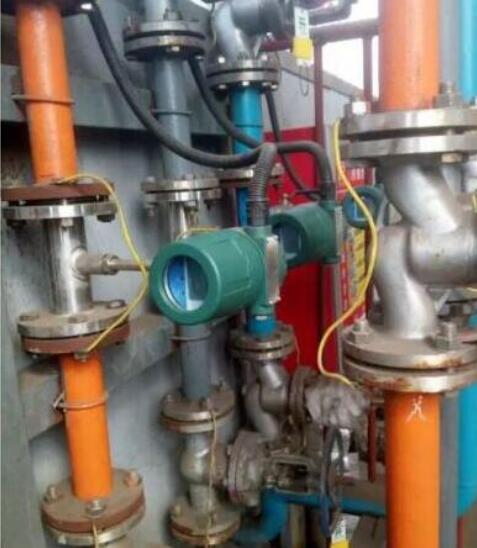

應用:
(1)在石油化工行業與天然氣中主要應用場合是:能量交換;填井氣回收; 燃氣計量;氣體質量分析;泄漏氣測試;天然氣測量;火炬氣的監控。產品的特點是寬量程比,傳感器不易堵塞,可在線插拔清洗,適用氣體廣泛。
(2)在電力行業中主要的應用場合是鍋爐一次風、二次風以及磨煤風的風量測量,產品的特點是安裝簡便,無直管段要求,壓力損失低,不需要溫度壓力補償,可以在苛刻的條件下使用(如:空氣中含有粉塵、顆粒、磨損嚴重、低壓力等)。
(3)在冶金行業中的主要應用場合是高爐煤氣、焦爐媒氣的測量,鋼鐵廠加氣測量;煉鐵廠高爐煤氣的測量;焦化廠焦爐煤氣的測量;軋鋼廠加熱爐燃氣(高爐煤氣、焦化煤氣、天然氣等)的測量控制;熱處理淬火爐等的氫、氧、氮等氣體的控制。產品的特點是按照實際介質組份進行標定,可以對組份變化進行修正,可以在線清洗傳感器,插入的長度可以隨意調整。
(4)在電子行業中的主要應用是高純度氣體質量流量的測量,產品的特點是不需要壓力溫度補償,直接進行質量流量的測量,傳感器探頭經過高度拋光,
可用于貿易結算。
(5)在供暖通風和空調系統中產品的特點為反應靈敏、運行可靠、對安裝的直管段沒有要求。
(6)在水處理行業中的主要應用是測量曝氣池的空氣流量,產品的特點是耐塵、耐臟,真正的無壓降,現場安裝方便。
(7)在食品行業中的主要應用場合是向反應器通入適量氣體,加工操作中新鮮空氣的加入;啤酒廠中的二氧化碳處理;瓶子消毒器中的熱空氣的流量;熱氧化過程中氣體流量測量;通風系統;鍋爐進氣﹑廢氣﹑過程控制。
(8)公用工程-電﹑氣﹑ 水處理的監控:管道的氣體;通用系統;沼氣;煤氣;天然氣;液化氣;鍋爐預熱空氣。
(9)環保:沼氣利用過程中的氣體測量;氯氣處理過程中氯氣氣體測量;污水處理過程中曝氣池的氣體測量;煙筒煙道排氣監測 SO2 和 NOX 的排放。
(10)其他行業 工廠壓縮空氣測量;煤粉燃燒過程粉/氣配比控制燃料;水泥工業豎式磨粉機排放熱氣流量控制[20-22]。
