電磁熱量表

發布時間:2023/09/02 10:20:28  點擊次數:1546





      電磁熱量表所依據的基本理論是法拉第電磁感應定律。 當導體切割磁力線運動時, 導體內將產生感應電動勢。 根據該原理, 可測量管內流動的導電流體的體積, 導電流體流動的方向與電磁場的方向垂直,在導管垂直方向施加一個交變的磁場, 并在有襯里的導管內壁兩側安裝一對電極, 兩電極的連線既與導管軸線垂直, 又與磁場方向垂直, 當導電液體流經導管時, 因切割磁力線, 兩個電極上就產生感應電動勢UE



應用區域:

中央空調冷暖水流量、熱量計量

工業熱水流量、熱量計量

供暖熱水流量、熱量計量

電磁熱量表用于:中央空調冷暖水流量、熱量計量 工業熱水流量、熱量計量供暖熱水流量、熱量計量,計量準確度高,性能穩定。



特點:

相對于其他種類的熱量表,測量更加穩定,可靠,準確度高

大液晶屏,人性化操作介面,使用簡單

同一屏幕顯示瞬時流量、總量、溫度、溫差、熱量等

可選擇中文和英文操作界面,操作簡捷明了

寬電源范圍模式,AC:85V~265V;DC:18V~38V,既適合在國內使用,也適合出口國外

具有可拔插 EPROM,存儲流量計配置參數和流量、熱量檢測數據,掉電時數據不丟失

逐臺校驗后出廠

采用進口先進技術,其電磁轉換器內核采用高速中央處理器,運算速度快、測量準確度高、量程比寬、操作簡單方便、測量穩定可靠,測量不受液體密度、粘度、溫度、壓力等影響,管道內無任何可動部件,無阻流部件,具有自檢和自診斷功能,全數字量處理,抗干擾能力強,是目前流量儀表中的性價比極高的一款產品,主要用于測量管道中導電液體的體積流量,如水、污水、泥漿、礦漿、酸、堿、鹽液體及食品漿液等。在化工化纖、冶金、制糖、造紙、煤炭、水利工程給排水、環保、自來水、污水處理等行業中廣泛應用。


技術參數:

執行標準: JB/T9248-1999 電磁流量計 和 CJ128-2007 熱量表

公稱通徑: DN10~ DN1000

額定壓力: PN1.6、PN2.5、PN4.0MPa

內 襯: 聚四氟乙烯 PTFE(130℃) 、聚全氟乙丙烯 F46(180℃) 、耐高溫硅氟橡膠(250℃)

電 極: 316L

介質溫度: ≤250℃

電 源: 220 V AC  20/-60% ,50/60 Hz;或者 24 V DC  50/-25% ,max.10VA

顯 示: 同屏幕顯示瞬時流量、總量、溫度、溫差、熱量、熱量總量等

語 言: 中英文可自由切換

輸 出: 4 ~ 20 mA 和脈沖信號,輸出為熱量

顯示單位: 對瞬時流量,可選顯示單位為:m3 /h,m3 /m,m3 /s,L/h,L/m,L/s,G/h,G/m,G/s。

對累積流量,可選顯示單位為 m3,L,G 等。(注:G 為英制單位:加侖)

對溫度,單位為℃

對于熱量,單位 KJ

通訊協議: 標配 RS485 (MODBUSE 協議) ,亦可選擇 HART 協議

連接方式: 法蘭連接

法蘭標準: DN10~DN600 為 GB/T 9119-2000,DN700 以上為 GB/T 9115-2000

測量范圍: 0.05m/s~12m/s

測量準確度: 在 0.3m/s~10m/s 范圍之間{**}度為 1.5%

測溫元件: PT1000 熱電阻(入口和出口各一支)

防護等級: 一體型為 IP65,分體式時為 IP67 或 IP68(可選)

環境溫度: -20~55℃

環境濕度: <85 % r.h (非冷凝)


安裝要求:
為了正確的測量,在選擇管道上位置時應注意以下幾點要求:

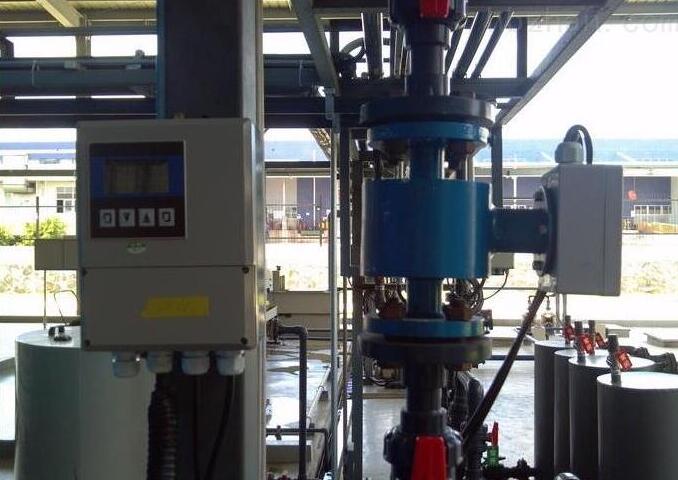

(1)傳感器既可在垂直管道上安裝,也可以在水平或傾斜管道上安裝,但要求二電極的中心連線處于
水平狀態;
(2)介質在安裝位置應該保證滿管流動,避開不滿管及氣體附著在電極上;
(3)對于液固兩相流體,zui好采用垂直安裝,使被測傳感器襯里磨損均勻,延長使用壽命;
(4)流量計安裝位置介質不滿管時,可采取抬高管道或做U型管路方法,使其滿管;
(5)直管段要求:流量計前端≥5DN, 后端≥2DN(D指管道公稱通徑) ;
(6)流量計要安裝在水泵后端,決對不能安裝在抽吸側安裝,閥們應安裝在流量計的下游;
(7)盡量避開強磁場的設備,以會影響流量計的傳感器工作磁場和流量信號。
