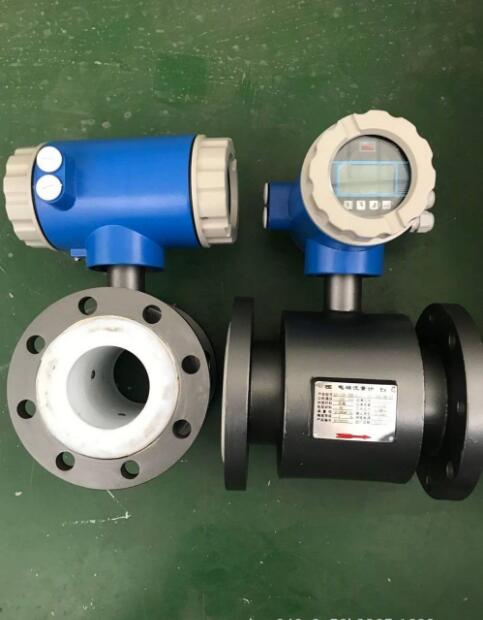

法蘭式電磁流量計廣泛地被使用于工業過程中各種導電液體的流量測量，如各種酸、堿、鹽等腐蝕性介質，各種漿液流量測量，流量計被應用于如城市自來水供應、污水排放等關系到國計民生、貿易結算的流量計量區域，其在國民經濟中發揮著越來越重要的作用。
特點：
1、儀表結構簡單、可靠，無可動部件，工作壽命長。
2、無截流阻流部件，不存在壓力損失和流體堵塞現象。
3、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
4、測量準確度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
5、采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
6、備有管道式、插入式等多種流量計型號。
7、采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
8、具備一體化和分離型兩種型式。
9、高清晰度LCD背光顯示。
參數：
| 適用管徑 | DN10~DN2600(DN25以下為非標) (執行標準:JB/T9248-1999) |
| 電極材料 | 316L(不銹鋼)、HC(哈氏C)、HB(哈氏B)、Ti(鈦)、Ta(鉭) |
| 適用介質 | 導電率>5us/cm的液體 |
| 測量范圍 | 0.1~10m/s(可擴展到15m/s) |
| 量程上限 | 0.5~10m/s,推薦1~5m/s |
| 準確度等級 | 0.5級、1.0級(隨口徑區分) |
| 輸出信號 | 4~20mADC,負載≤750Ω;0~3KHz,5V有源，可變脈寬，高端有效頻率輸出:RS485接口 |
| 工作壓力 | 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊) |
| 流體溫度 | -20℃~80℃,80℃~130℃，130℃~180℃ 參考襯里材質 |
| 環境溫度 | 傳感器-40℃~80℃;轉換器-15℃~50℃ |
| 環境溫度 | ≤85%RH(20℃時) |
| 電纜出口尺寸 | M20×1.5 |
| 供電電源 | 220VAC±10%;50Hz±1Hz;24VDC±10% |
| 功 耗 | ≤8W |
| 外殼防護等級 | 一體式:IP65分體式:傳感器IP68轉換器IP65 |
| 接地環材質 | 1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅) |
| 連接法蘭 | 國標GB9119-88(DIN2051,BS4504) |
電磁流量計結構形式：
1、傳感器：
傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。
a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。
b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。
c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。
d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。
e、殼 體：儀表外包裝。
2、轉換器：即為智能二次表，其將流量信號放大處理,單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。
3、產品組裝形式：其分為一體型和分體型兩種形式。
a、一體型：傳感器和轉換器一體安裝。
b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。
c、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。
法蘭式電磁流量計口徑及流量的選擇：
公稱通徑 |
有效測量流量范圍（m3/h） |
公稱通徑 |
有效測量流量范圍（m3/h） |
10 |
0.3-1.6 |
300 |
300-1200 |
15 |
0.8-3.0 |
350 |
400-1600 |
20 |
1.2-5.0 |
400 |
500-2000 |
25 |
2.0-8.0 |
450 |
600-2500 |
32 |
3.0-12 |
500 |
800-3000 |
40 |
5.0-20 |
600 |
1000-4000 |
50 |
8.0-40 |
700 |
1600-5000 |
65 |
12-60 |
800 |
2000-6000 |
80 |
20-120 |
900 |
2000-8000 |
100 |
30-160 |
1000 |
2500-10000 |
125 |
50-250 |
1200 |
3000-12000 |
150 |
80-400 |
1400 |
4000-16000 |
200 |
120-600 |
1600 |
5000-20000 |
250 |
200-800 |
1800 |
6000-25000 |

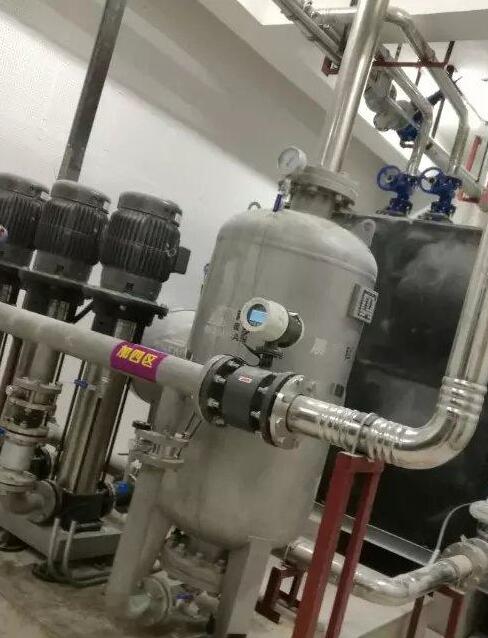

為了使流量計工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
