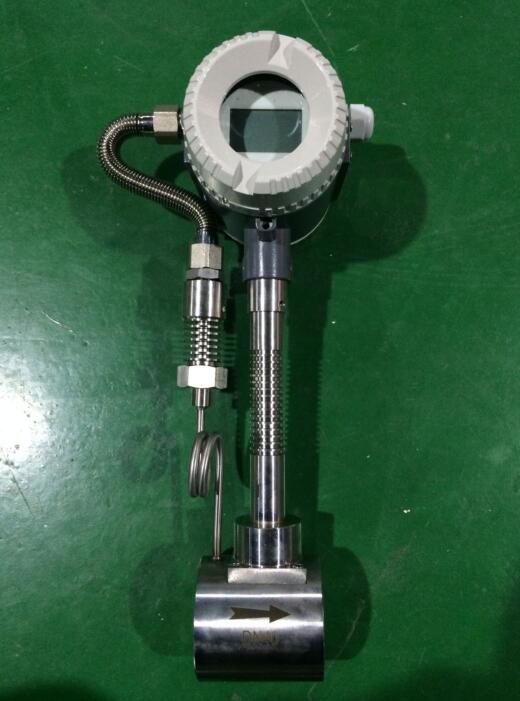

蒸汽鍋爐流量計是速度式流量計的一種，它以卡門理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時產生的漩渦頻率，從而測量出流體的流量。流量計是由法蘭卡裝式流量傳感器和顯示儀表組成。流量計與現場顯示儀組合后，成為智能一體化渦街流量計，分別用于飽和蒸汽流量計量、過熱蒸汽流量計量、法蘭卡裝式流量計將專用法蘭焊接在工藝管道上，然后用螺栓、螺母將儀表固定在兩個法蘭之間。安裝簡單便捷，成本低。本公司提供專用法蘭，不需另行購買安裝法蘭。
特點
1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠 。
2．安裝簡單，維護十分方便。
3．測量范圍寬，量程比可達1：10。
4．壓力損失較小，運行費用低，更具節能意義。
5．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
6．輸出是與流量成正比的脈沖信號，無零點飄移，{**}度高。
參數：
●溫度范圍：壓電式 -40℃ ~ 350℃ 電容式 -60℃~ 450℃
●壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做
●范 圍 度：正常范圍1：10 擴展后范圍1：15
●壓力損失系數：Cd≤2.6
●系統測量{**}度：蒸汽、氣體 示值的±1%
蒸 汽 示值的±1.5%
插入式流量計 示值的±2.5%
●供電電壓：傳感器 +12VDC 或+24VDC 變送器+24VDC
現場顯示型 儀表自帶3.6V鋰電池
●輸出信號：傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器 兩線制4 ~ 20mA.DC電流信號
●允許振動加速度：壓電式 ≤0.2g 電容式≤1.0g
●環境溫度：傳感器 -30℃~ 65℃
變送器、現場顯示 -10℃~ 50℃
●環境濕度：相對濕度5 ~ 85%
●信號遠傳距離：≤500m
●信號線接口：內螺紋M20×1.5
●直管段長度：上游≥10D 下游≥10D
●防護等級：普通型 IP65
工作原理

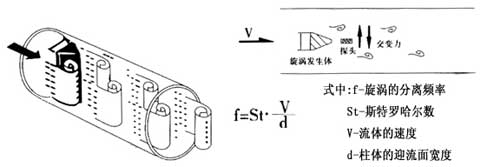

蒸汽鍋爐流量計是以卡門（Kaman）和斯特勞哈（Strouhsl）有關旋渦的產生和旋渦與流速關系的理論來測量流量的。當介質以一定速度流過三角柱體時，在三角柱體兩側后面產生一個交替排列的旋渦帶，稱之為“卡門渦街”（見下圖）。
由于旋渦發生體兩側交替產生旋渦，于是在發生體兩側產生壓力脈動，從而使檢測體產生交變壓力，封裝在探頭體內的壓電晶體元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形、{**}后輸出頻率與介質流速成正比的脈沖信號（或轉換成4 ～20mA信號）,送{**}積算儀進行處理、顯示和控制。
