1、概述

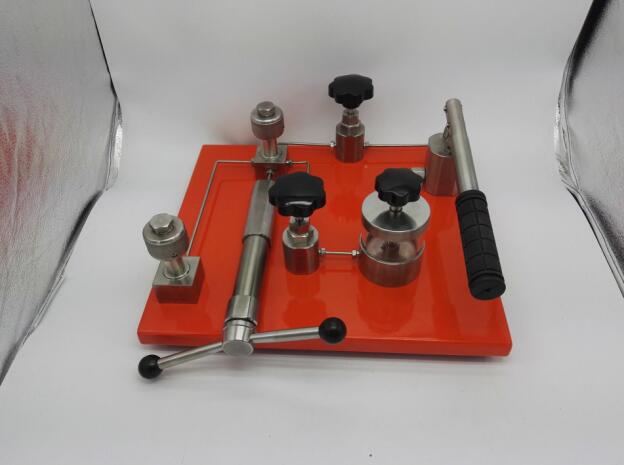

壓力表校驗器是一體化壓力校驗設備，具有壓力控制微調、壓力輸出功能。是我廠綜合十多年壓力儀表制造和現場應用經驗而設計的經濟實惠的壓力計量器具。
壓力表校驗器是壓力儀表檢測工作中的重要輔助設備，與壓力標準器配合使用，完成壓力儀表校準、檢測工作。
壓力表校驗器選用{**}質液壓泵作為壓力發生部件，輔以設計{**}巧的微調、快速接口、穩壓閥組成。操作簡單、結構合理、密封性能良好的{**}點，寬范圍壓力發生系統，可廣泛應用于計量、科研、工礦企業及儀表制造等行業。
2、技術指標
2.1 造壓范圍：-0.085~0~60Mpa（氣壓：-0.085~6Mpa.液壓：0~60Mpa）
2.2 調節靈敏度：min 1 kPa
2.3 測量介質：氣壓?jiǎn)卧�，潔凈空�?/p>
液壓?jiǎn)卧瑵崈糇儔浩饔?純凈水
2.4 外形尺寸：610×410×180（長×寬×高）
2.5 重 量： 8kg
3、使用操作
3.1本儀器單元使用介質為純凈空氣。先將標準器或被檢儀器接在壓力輸出口①上、并擰緊。正壓時，將正負切換開關③推進為負壓狀態，打開截止閥⑤，關閉放氣閥⑥，此時便可造負壓。用手壓泵②抽打{**}一定壓力（如滿程為-85kpa，需加壓到80 kpa左右即可，鎖緊截止閥⑤，然后用微調④緩慢加壓{**}所需量程，放壓時需緩慢松開放氣閥⑥，再打開截止閥⑤，儀表壓力歸零。）正壓時將正負切換開關③拔出為正壓狀態，造壓步驟同負壓一樣。
3.2.正程檢測本儀器單元使用介質為變壓器油或純凈水。擰下輸出1、輸出2接頭上的堵頭，打開穩壓閥，
將微調調{**}適當位置（中間位置），關閉油杯上方截止閥。輕輕操作杠桿，使變壓器油{**}兩個壓力輸出接口。再安裝標準表和被檢表，操作杠桿升壓{**}65MPa左右時，使用微調調{**}60MPa，穩定后，逐點檢測。（過壓保護閥在造壓前一直打開）
3.4.回程檢測
按規程在滿量程讀數后，用微調緩慢降壓{**}檢定點，逐點檢測，直{**}零點。當操作微調不能降壓時，可以輕輕開啟截止閥進行降壓。
高壓狀態下，出現壓力緩慢下降時，關閉穩壓閥。(先使用微調將壓力微調到65MPa左右，穩壓后，再緩慢調{**}60MPa。當壓力泄漏較快時，關閉穩壓閥、關閉過壓保護閥。)
4、注意事項
4.1校驗臺應選擇平整易操作的臺面放置，避{**}進入有高腐蝕性氣體及粉塵顆粒的環境中使用。
4.2被檢儀器應作適當清洗，避{**}污漬進入檢測回路。
4.3輸出1、輸出2接嘴為專用快速接頭，氣壓壓力輸出口，輸出3，輸出4為液壓壓力輸出口。
安裝儀表時，無需借助任何工具，均勻用力擰緊，大概在密封面相互貼緊時，再擰1~2圈，即可。
4.4輸出1~4接嘴為上下兩件組成，使用時應經常檢查下部鎖緊螺絲是否連接可靠，若連接不可靠，在遇高壓情況下，可能造成崩脫。
4.5當杠桿造壓較重時，請使用微調升壓，則較為輕松。
