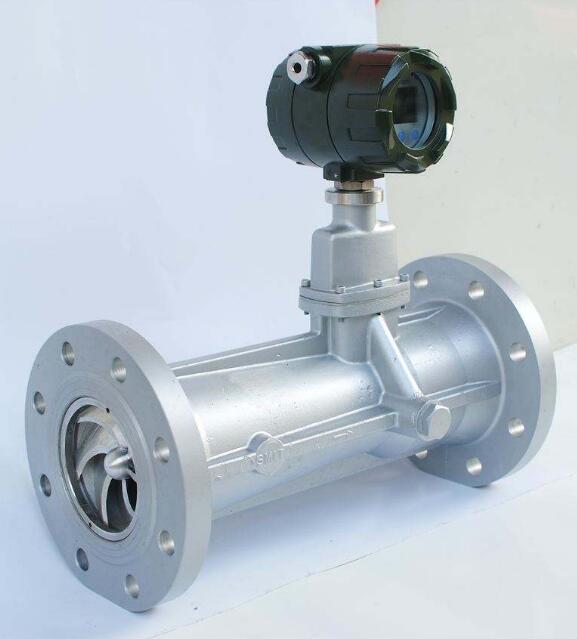

天然氣旋進旋渦流量計是吸取了國內外流量儀表新技術美化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高準確度、高可靠的氣體計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
主要特點：
1.內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2.就地顯示溫度、壓力、瞬時流量和累積流量。
3.采用新型信號處理放大器和特有的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4. 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可長期保存。
5.整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6.防盜功能可靠，具有密碼保護,防止參數改動。
7.表頭可180度隨意旋轉，安裝方便。
型號 |
口徑 |
流量范圍m3/h |
||
YH-LUX-15 |
DN15 |
0.6～10 |
||
YH-LUX-20 |
DN20 |
1～15 |
||
YH-LUX-25 |
DN25 |
2～40 |
||
YH-LUX-32 |
DN32 |
3～70 |
||
YH-LUX-40 |
DN40 |
4～80 |
||
YH-LUX-50 |
DN50 |
10～150 |
||
YH-LUX-65 |
DN65 |
20～350 |
||
YH-LUX-80 |
DN80 |
28～400 |
||
YH-LUX-100 |
DN100 |
50～800 |
||
YH-LUX-125 |
DN125 |
60～1200 |
||
YH-LUX-150 |
DN150 |
150～2250 |
||
YH-LUX-200 |
DN200 |
360～3600 |
||
代號 |
功能1 |
|||
N |
無溫壓補償 |
|||
Y |
帶溫壓補償 |
|||
代號 |
輸出型號 |
|||
F1 |
4-20mA輸出（二線制） |
|||
F2 |
4-20mA輸出（三線制） |
|||
F3 |
RS485通訊接口 |
|||
代號 |
功能2 |
|||
E1 |
1.0級 |
|||
E2 |
1．5級 |
|||
T |
常溫 |
|||
P1 |
1．6Mpa |
|||
P2 |
2．5Mpa |
|||
P3 |
4．0Mpa |
|||
D1 |
內部3.6V供電 |
|||
D2 |
DC24V供電 |
|||
B1 |
不銹鋼 |
|||
B2 |
鋁合金 |
|||

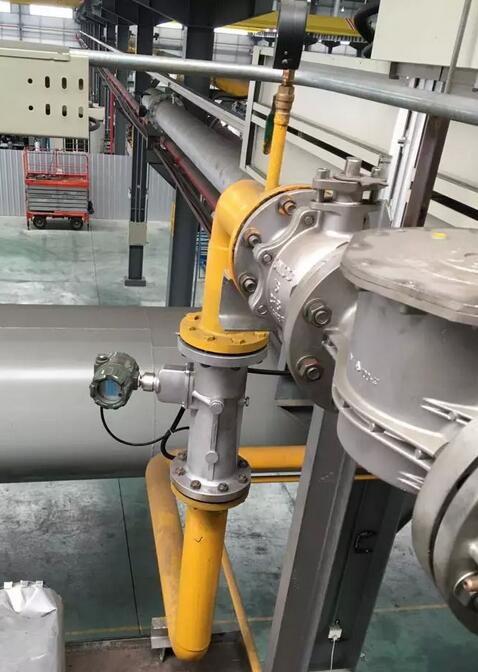

傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
應避開外界強磁場的干擾；
在室外安裝使用時，應有遮蓋物，避開烈日曝曬與雨水浸蝕，影響儀表使用壽命；
管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以會過壓損壞壓力傳感器。
應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
安裝流量計之前應先清除管道中的焊渣等雜物。
投入運行時，應緩慢開啟流量計上、下游閥門，以會瞬間氣流過急而沖壞起旋器。
當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；
用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；
流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；
定時檢查流量計法蘭處的泄漏情況。
