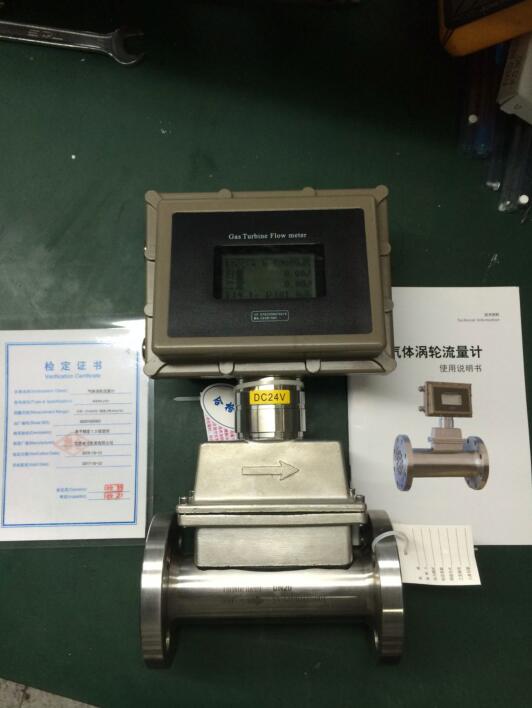

銀環氣體渦輪流量計是在原基礎上增加了溫度、壓力自動跟蹤補償和壓縮因子修正功能的新型一體化智能流量計，能對工況條件下測得的流量值進行P.T.Z修正并直接顯示標準狀態的體積總量。經專家鑒定：其綜合性能指標達到同類產品國內好水平和國際水平。
銀環氣體渦輪流量計廣泛應用于化工、冶金、石油、有機液體、無機液、液化氣、天然氣和低溫流體等。發電及熱電聯產、供熱行業；航空、航天、造船、機械、冶金、煤礦及汽車制造行業；石油、化工行業；醫藥、食品及煙灑制造行業；森工、農墾及輕工行業以及城市燃氣等行業氣體計量和天然氣貿易計量的理想儀表。
銀環氣體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。氣體渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,準確度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
特點：
1.測量范圍寬，下限流速低于0.5m/s，壓力損失小，葉輪抗沖擊能力強
2.壓力損失小，葉輪具有防腐功能
3.采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能好
4.具有非線性準確度補償功能的智能流量顯示器
5.儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強
6.采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年
7.采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同
8.屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸
9.具有非線性準確度補嘗功能的智能流量顯示器。
10.采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作
11.采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好
12.容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開,內部清洗簡單
13.具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸承， 性能可靠工作壽命長下限流速低,測量范圍寬
14.現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上
15.耐腐蝕，適用于酸堿溶液
16.可在被測氣體穩定的壓力狀態下進行壓力補償
技術參數：
儀表口徑及連接方式
|
25、40、50、80、100、150、200、250采用法蘭連接
|
25、40可采用螺紋連接
|
|
準確度等級
|
±1.5%R、±1%R
|
量程比
|
1:10；1:20；1:30
|
顯示方式
|
寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量
|
儀表材質
|
表體：304不銹鋼；葉輪：防腐ABS或{**}質鋁合金；顯示器：鑄鋁
|
溫度、壓力傳感器
|
內置
|
被測介質溫度（℃）
|
-30℃～+80℃
|
環境條件
|
介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa
|
通訊信號
|
三線制工況脈沖、三線制標況脈沖、三線制4-20mA、RS485協議、IC卡信號
|
供電電源
|
內置鋰電池、外供24VDC雙供電
|
傳輸距離
|
≤1000m
|
信號線接口
|
內螺紋M20×1.5
|
防爆等級
|
ExdIIBT6
|
防護等級
|
IP65
|
