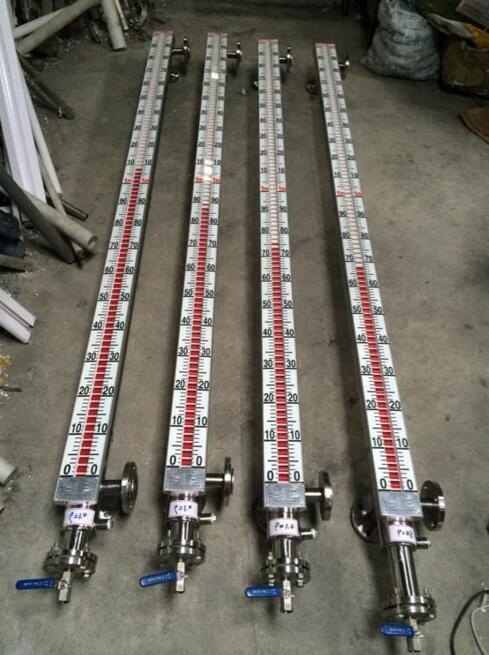

油罐液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
產品特點
磁翻排指示液位，指示清晰，觀察直觀，拆卸方便；
可選4～20mA模擬量輸出；變送，顯示功能于一體；
加裝、調整磁記憶上、下報警開關或變送器時，無須停機；方便調整；如供電電源中斷時，現場的磁記憶開關不受影響，有利于提高系統的可靠性。
防爆結構，可以做到高密封、防泄露，可用于測量高溫、高壓、高粘度、易燃、有毒、強腐蝕性液體；
本體可選不銹鋼，PVC，PP,不銹鋼襯聚四氟乙烯等；
可選用保溫夾套
工作原理：
DSUHZ系列油罐液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度，紅色始終表示液位的高低。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
技術參數
測量范圍：200～5000mm
準確度： ±10mm ±16mm
翻柱直徑：10mm，16mm
公稱壓力：2.5MPa
介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)
介質溫度：-20～+350℃
接液材質：不銹鋼304/316/316L及PP材質
介質粘度：≤2.0Pa.s
環境振動：頻率≤25Hz振幅≤0.5mm
跟隨速茺：≤0.05m/s
法蘭標準：HG20592～20635-97
產品選型
DSUHZ |
液位計 |
|||||
|
代碼 |
安裝方式 |
||||
2 |
側裝式 |
|||||
3 |
{**}裝式 |
|||||
|
代碼 |
主體材質 |
||||
1 |
ABS |
|||||
2 |
304 |
|||||
3 |
316L |
|||||
4 |
304+PTFE |
|||||
|
代碼 |
公稱壓力 |
||||
1 |
0.6Mpa(僅適用于主體材質為ABS時) |
|||||
2 |
1.6Mpa |
|||||
3 |
2.5Mpa |
|||||
4 |
4.0Mpa |
|||||
|
代碼 |
輸出信號 |
||||
1 |
基本型 |
|||||
2 |
帶上、下限開關輸出 |
|||||
3 |
帶電遠傳（0~10mA輸出，220V，AC） |
|||||
4 |
帶電遠傳（4~20mA輸出，24V，AC） |
|||||
5 |
帶本案防爆型遠傳（4~20mA輸出，24V，AC） |
|||||
|
安裝間距（測量范圍） |
|||||
L1 |
安裝深度（{**}裝式0~4000mm任選） |
|||||
|
介質密度g/cm3 |
|||||
應用須知
l、側裝式液位計與被測容器的上下分液管間各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。．與交流電源同路平行鋪設時，{**}少應保持20厘米以上的間距，單{**}穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。
