立式蒸汽鍋爐流量計輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。立式蒸汽鍋爐流量計因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、高溫氣體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

產品特點

1、無可動部件，長期穩定，結構簡單便于安裝和維護

2、傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道插入式流量傳感器形式

3、準確度較高，通常液體的測量{**}度為±1%；氣體的測量{**}度為±1.5%

4、測量量程范圍寬，在雷諾數為2×10⁴~7×10⁶范圍內，可達1:20

5、壓損�。�約為孔板流量計的1/4~1/2）,屬于節能流量儀表

6、安裝方式靈活，根據現場工藝管道不同，可水平，垂直和不同角度傾斜安裝

7、采用消擾電路和抗震動傳感頭，具有一定抗環境震動性能

8、采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上

9、由軟件對儀表系數非線性進行修正，提高測量{**}度

10、采用EEPROM對累積流量進行掉電保護，保護時間大于10年

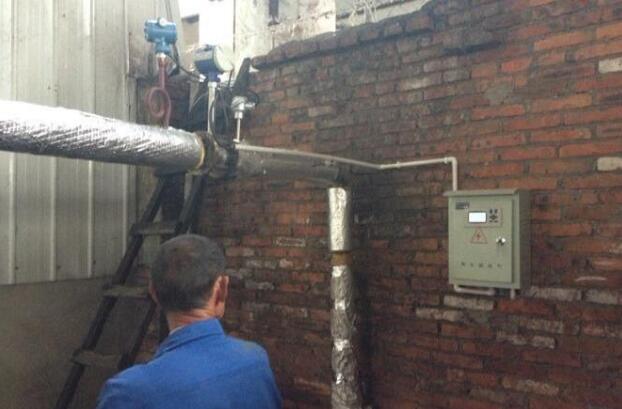

安裝注意事項:

     在計量氣體時，務必使流量計傳感器始終完全充滿介質。

在儀表上下游提供足夠的直管段并確保非彎曲的對稱外形。盡可能在儀表下游安裝閥門。

豎直安裝通常是{**}先選擇的，向上游動的流體能確保儀表總是滿管，且介質中的固態成分能夠均勻分布。

     如有可能產生氣泡，應提供氣體分離器。

     在易于振動的長管路中進行安裝時，應在流量計的上下游安裝消除器。

對于蒸汽應用，儀表安裝應避{**}安裝在U形彎底部，避{**}因吸收冷凝而在開車時導致的水錘現象，水錘的強度導致傳感機構過分受力，致使傳感器損壞。

鍋爐蒸汽流量計特別注意:

傳感器安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響大，非常容易對傳感器造成損壞、傳感器盡量避{**}在架空的非常長的管道上安裝，這樣時間一長后，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄露，若不得已要安裝時，必須在傳感器的上下游2D處分別設置管道緊固裝置。

入口與出口直管段部分:

為了確保完整的功能，入口處的流型應不受干擾。上游直管段部分的長度應為流量計口徑（D）的大約15倍，下游直管段部分的長度應為流量計口徑（D）的大約5倍。以確保儀表在變化的過程條件下符合其{**}度指標。

注：如您的應用不能提供足夠的上游直管段，我們將在短10D上游直管段的條件下，向您提供修正方案以使儀表滿足您的{**}度要

技術參數

◆口徑規格 法蘭卡裝式口徑選擇DN15~300

◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s

◆正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3

◆測量{**}度 1.0級 1.5級 2.5級

◆被測介質溫度:常溫–25℃～200℃

◆高溫–25℃～150℃ -25℃～350℃

◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V

◆防爆等級 本安型iaIIbT3-T6

◆防護等級 IP65
