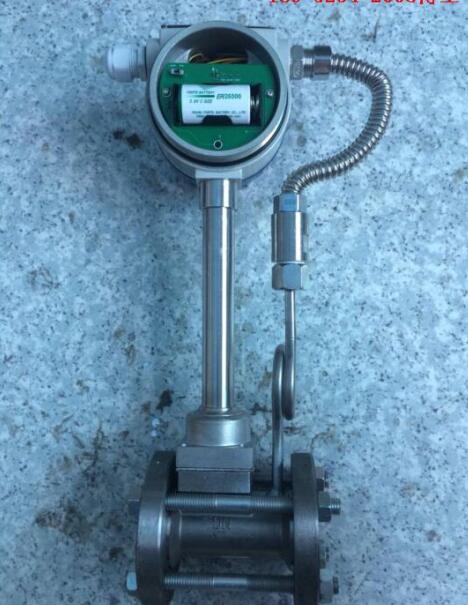

電廠鍋爐蒸汽流量計是集流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體的鍋爐蒸汽流量計，具有智能溫度、壓力補償功能，自帶3.6V高能電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（MPa）、瞬時標況體積流量（Nm3/h）和累計標況體積流量（Nm3）。

{**}點

分類為一體式蒸汽流量計和分體式蒸汽流量計兩種

雙排液晶同時顯示累計流量和瞬時流量;

結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

安裝簡單，維護十分方便

內部鋰電池供電,無需外部電源;

檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

輸出是與流量成正比的脈沖信號，無零點漂移，{**}度高

微功耗設計,兩節 3v鋰電池可連續工作一年半以上;

測量范圍寬，量程比可達1：10。

壓力損失較小，運行費用低，更具節能意義

傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。

參數：

測量介質：氣體、蒸汽

環境溫度：傳感器 -30℃ ~ 65℃

變送器、現場顯示 -10℃ ~ 50℃

環境濕度：相對濕度5 ~ 85%

信號遠傳距離：≤500m

信號線接口：內螺紋M20×1.5

直管段長度：上游≥10D 下游≥5D

防爆等級：( ia )ⅡCT2 - T5本安防爆

防護等級：普通型 IP65 潛水型IP68

儀表材質：儀表外殼采用鋁合金，表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊

溫度范圍：壓電式 -40℃ ~ 350℃ 電容式 -60℃ ~ 450℃

壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做

范 圍 度：正常范圍1：10 擴展后范圍1：15

系統測量{**}度：液體、氣體 示值的±1%

蒸 汽 示值的±1.5%

插入式流量計 示值的±2.5%

供電電壓：傳感器 12VDC 或 24VDC 變送器 24VDC

現場顯示型 儀表自帶3.6V鋰電池

輸出信號：傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V

變送器 兩線制4 ~ 20mA.DC電流信號

允許振動加速度：壓電式 ≤0.2g 電容式 ≤1.0g

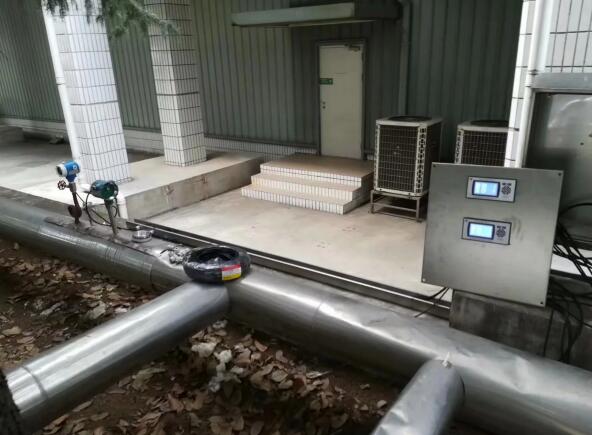

安裝環境要求：

盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

避開高溫?zé)嵩春洼椛湓吹闹苯佑绊�。若必須安裝，須有隔熱通風措施。

避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

流量?jī)x表應盡量避{**}安裝在振動較強的管道上。若必須安裝，須在其上下游 2D 處加設管道緊固裝置，并加防振墊，加強抗振效果。

安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成 U 形，避{**}水順著電纜線進入放大器殼內。

電廠鍋爐蒸汽流量計安裝點周?chē)鷳?yīng)該留有較充裕的空間，以便安裝接線和定期維護。
