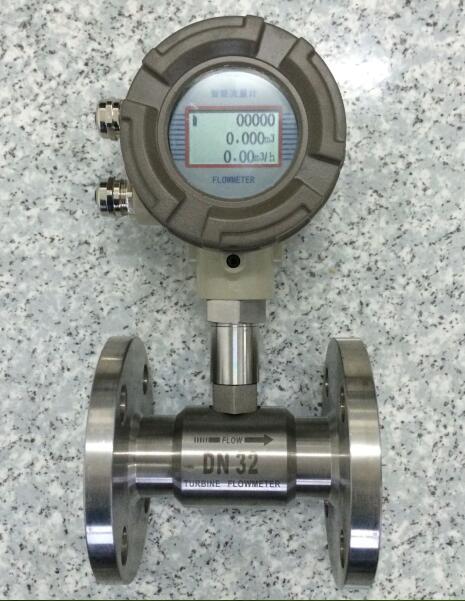

蒸汽冷凝水流量計采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯{**}點。適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。
特點：
●工作可靠，維護量少，使用壽命長
●1：10的較寬的量程比
●全金屬結構，堅固穩定，適合高溫、高壓、強腐蝕性介質
●防爆設計結構適合易燃、易爆危險場合
●磁耦合傳感器保證信號傳輸穩定可靠
●適合低流速小流量的介質流量的測量
●可加裝磁過濾器
●智能型可選現場瞬時和累積流量顯示
●可選二線制、電池供電方式
技術參數：
公稱口徑：管道式：DN4～DN200 插入式：DN100～DN2000
{**}度等級：管道式：±0.5級，±1.0級 插入式：±1.5級、±2.5級
環境溫度：-20℃～50℃
介質溫度：測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力：86KPa～106KPa
公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：上游直管段應≥20DN，下游直管段應≥5DN
流量范圍：
| 型號 | 正常流量范圍m3/h | 下限擴大范圍m3/h | 工作壓力MPa | G型工作壓力MPa | Z型工作壓力MPa | D型工作壓力MPa | 公稱通徑MM |
| LY-4 | 0.04-0.25 | 6.4 | 2.5 | 4 | |||
| LY-6 | 0.1-0.6 | 6.4 | 2.5 | 6 | |||
| LY-10 | 0.2-1.2 | 25 | 25 | 2.5 | 10 | ||
| LY-15 | 0.7-6 | 0.6-6 | 32 | 32 | 6.4 | 2.5 | 15 |
| LY-25 | 1.2-10 | 1-10 | 50 25 | 50 | 6.4 | 2.5 | 25 |
| LY-40 | 2.5-20 | 2-20 | 50 25 | 50 | 6.4 | 2.5 | 40 |
| LY-50 | 5-40 | 4-40 | 50 2.5 | 50 | 6.4 | 2.5 | 50 |
| LY-80 | 12-100 | 10-100 | 32 2.5 | 32 | 6.4 | 2.5 | 80 |
| LY-100 | 25-200 | 20-200 | 32 2.5 | 6.4 | 2.5 | 100 | |
| LY-150 | 50-400 | 40-400 | 25 1.6 | 6.4 | 2.5 | 150 | |
| LY-200 | 100-800 | 80-800 | 25 1.6 | 6.4 | 2.5 | 200 | |
| LY-250 | 150-1200 | 120-1200 | 25 1.6 | 6.4 | 2.5 | 250 | |
| LY-300 | 300-2500 | 250-2500 | 1.6 | 6.4 | 2.5 | 300 |

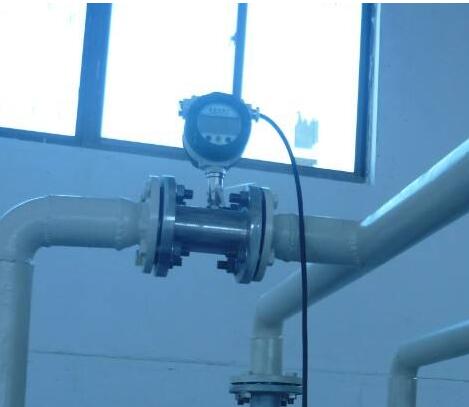

冷凝水流量計安裝注意事項：
（1）安裝場所
傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展管流，因此要根據傳感器上游側阻流件情況不明確，一般推薦上游直管段長度不小于20D，下游直管段長度不小于5D，如安裝空間不能滿足上述要求，可在阻流件與傳感器之間安裝流動調整器。蒸汽冷凝水傳感器安裝在室外時，應有避直射陽光和防雨淋的措施。
（2）連接管道德安裝要求
1.水平安裝的傳感器要求管道不應有目測可覺察的傾斜（一般在5°以內），垂直安裝的傳感器管道垂直偏差亦應小于5°，垂直安裝時流體方向必須向上。
2.需連續運行不能停流的場所，應裝旁通管和可靠的截止閥，測量時要確保旁通管無泄漏。
3.在新鋪設管道裝傳感器的位置先介入一段短管代替?zhèn)鞲衅鳎骸皰呔�”工作完畢確認管道內清掃干凈后，再正式接入傳感器。由于忽視此項工作，掃線損壞傳感器屢見不鮮。
4.若流體含雜質，則應在傳感器上游側裝過濾器，對于不能停流的，應并聯安裝兩套過濾器輪流清除雜質，或選用自動清洗型過濾器。若被測液體含有氣體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。
5.若傳感器安裝位置處于管線的低點，為防止流體中雜質沉淀滯留，應在其后的管線裝排放閥，定期排放沉淀雜質。
6.在蒸汽冷凝水流量計安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。
（3）使用和調整
◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，嚴禁傳感器在無液體狀態時受高速11流體的沖擊。
◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時注意導向件及葉輪的位置關系。
◆ 傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。
◆ 配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
