工作原理

    工業天然氣流量表在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，后在工業天然氣流量表液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。

技術參數：

口徑及連接方式 ：10、15、20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接

{**}度等級：±1.5%R（±1%R需特制）*

量程比 ：1:10 ；1:20 ；1:30

儀表材質

 表體：304不銹鋼或鑄鋁

 葉輪：防腐ABS或{**}質鋁合金

 轉換器：鑄鋁

使用條件

 介質溫度：-20℃～+80℃

 環境溫度：-30℃～+60℃

 相對濕度：5%～90%

 大氣壓力：86Kpa～106Kpa

工作電源

 A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。

 當電壓低于2.0時出現欠壓指示

整機耗能：外電源：< 1W

 內電源:平均功耗≤ 1W,可連續使用三年以上。

信號輸出功能：脈沖信號、4-20mA電流信號、控制信號

輸出功能：RS485通訊

實時記錄功能⑤：起停記錄、日記錄、定時間間隔記錄

信號接線口：內螺紋M20×1.5或其他

防爆等級：ExdⅡBT6或ExiaⅡCT4

防護等級：IP65

特點：

1.智能型集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；

2. 無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

3. 采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；

4.采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；

5.采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；

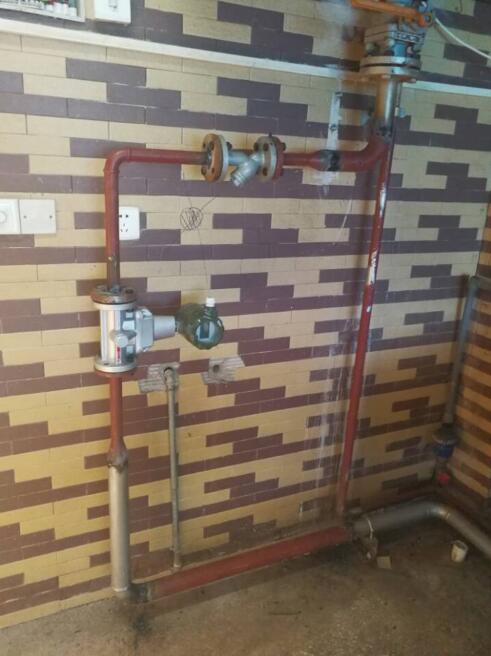

安裝說明：

1．天然氣流量表室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日暴曬而影響流量表的使用壽命；

2．流量表周圍不得有強外磁場干擾和強烈的機械振動，安裝前應根據其使用要求審核使用環境條件，以便正常使用；

3．流量表可任意角度安裝，流體流動方向與殼體上標明的方向一致，且在流量計的上、下游分別保證有10DN和5DN的直管段；

4．流量表應與管道同軸安裝，法蘭螺絲孔連接要和管道軸線平行，并防止密封墊片和黃油進入管道內腔；

5．必要時可在流量計上游處安裝過濾器，以濾除介質中的顆粒雜物；

6．在安裝流量表時嚴禁帶標焊接相連法蘭，建議采用工藝管道，以{**}燒壞流量計內部零件；

7. 對于新安裝或檢修的管道務必嚴格進行吹掃，去除管道中的雜質后方可安裝流量表。在進行所以流體靜壓試驗和清掃管道操作期間，應拆下儀表用工藝管道代替，以{**}測量部件的嚴重?fù)p壞；

8．管道安裝完畢進行密封試壓時，應注意流量計壓力傳感器所能承受的壓力，以{**}損壞壓力傳感器。
