制藥污水流量計轉換器電路設計采用先進技術，輸入阻抗高達1015歐姆，共模抑制比{**}于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力{**}于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。

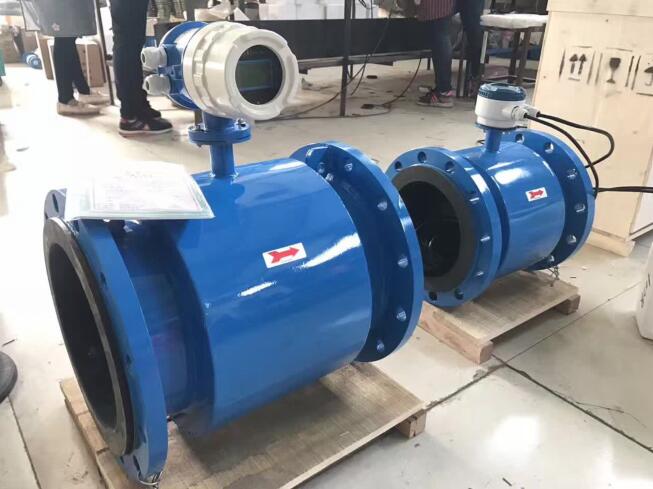

流量計根據一體型和分體型制藥污水流量計的特點，選擇合適的類型。

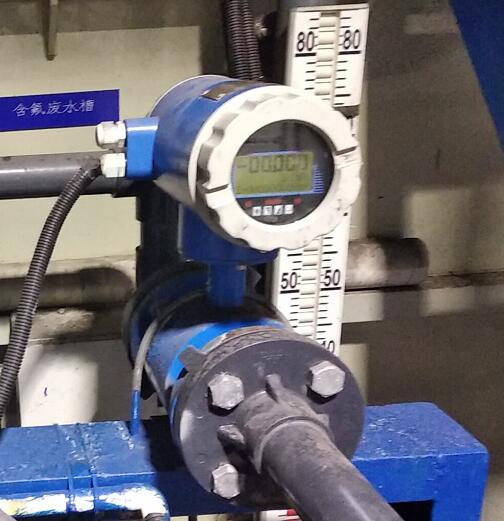

    一體型酸堿污水流量計安裝敷線方便，{**}度中等，不宜在地面以下安裝，以防轉換器被水淹沒。

    分體型酸堿污水流量計，{**}確度較高，轉換器與傳感器異地安裝，更適合現場環境比較差（如有害、有毒、易受水淹沒等場所）的場合，但安裝、敷線較嚴格，否則易引入干擾信號。

特點：

１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

２、測量管內無阻礙流動部件，無壓損，直管段要求較低；

３、公稱通徑DN10～DN3000。傳感器襯里和電極材料有多種選擇；

４、轉換器采用新穎勵磁方式，功耗低、零點穩定、{**}確度高。流量范圍度可達1500：1；

５、轉換器可與傳感器組成一體型或分離型；

６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

技術數據：

執行標準：JB／T 9248—1999

公稱通徑：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800等

{**}高流速：15m／s

{**}確度：±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S）

流體電導率;≥5uS／cm

公稱壓力:0-2.5MPa

環境溫度:—25℃—十60℃

襯里材料:聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、加網PFA

{**}高流體溫度

—體型:70℃

分離型:聚氯丁橡膠襯里:80℃；120℃（訂貨時注明）

聚氨酯襯里:80℃

聚四氟乙烯襯里:100℃；150℃（訂貨時注明）

信號電極和接地電極材料:不銹鋼316L、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢

連接法蘭材料:碳鋼/不銹鋼

接地法蘭材料:不銹鋼1Crl8Ni9Ti

進口保護法蘭材料:不銹鋼1Crl8Ni9Ti

外殼防護:DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器

IP65或IP68:其他傳感器、——體型流量計和分離型轉換器

間距（分離型）:轉換器距離傳感器一般不超過100m

工作原理

    制藥污水流量計基于法拉第電磁感應定律。流量計的測量管是一內襯{**}緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送{**}轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

安裝

選擇震動小的場所，特別對一體型儀表；

避{**}附近有大電機、大變壓器等，以{**}引起電磁場干擾；

易于實現傳感器單{**}接地的場所；

盡可能避開周圍環境有高濃度腐蝕性氣體；

盡可能避{**}受陽光直照可用于流體流量的常規顯示和計量及貿易結算

上游則應有不少于10D倍管道直徑的直管段，下游測應有不少于5倍管道內徑的直管段。
