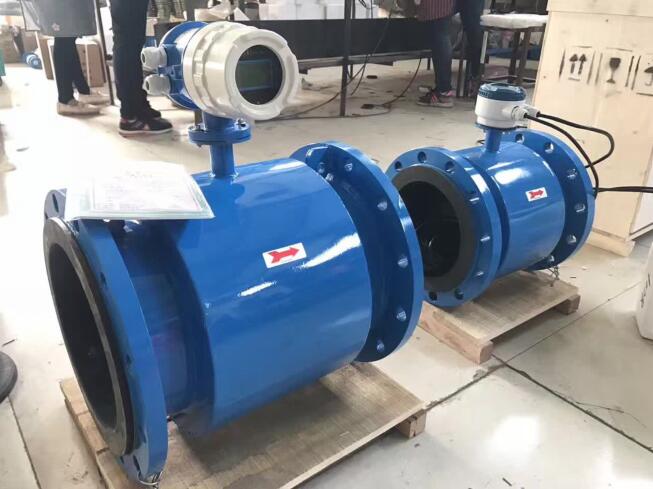

管道污水流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。采用先進技術研制、開發與生產的流體測量儀表，具有高{**}度、高可靠性與使用壽命長等特點。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等{**}域的流量計量。
特點：
1.測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
2.測量管內無阻礙流動部件，無壓損，直管段要求較低；
3.采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，技術達到國內先進水平；
4.在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用；
5.系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；
6.轉換器采用新穎勵磁方式，功耗低、零點穩定、{**}準度高。流量范圍度可達1500：1；
7.結構簡單、可靠，無可動部件，工作壽命長；
8.轉換器可與傳感器組成一體型或分離型；
9.測量{**}度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響；
10.采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要.
技術數據
執行標準 |
JB／T 9248—1999 |
||||
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
||||
zui高流速 |
15m／s |
||||
{**}確度 |
DNl5～DN600 |
示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) |
|||
DN700—DN3000 |
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) |
||||
流體電導率 |
≥5uS／cm |
||||
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊訂貨 |
|
環境溫度 |
傳感器 |
—25℃—十60℃ |
|||
轉換器及一體型 |
—10℃—十60℃ |
||||
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA |
||||
zui高流體溫度 |
—體型 |
70℃ |
|||
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃(訂貨時注明) |
|||
聚氨酯襯里 |
80℃ |
||||
聚四氟乙烯襯里 |
100℃；150℃(訂貨時注明) |
||||
聚全氟乙丙烯(F46) |
|||||
加網PFA |
|||||
信號電極和接地電極材料 |
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
||||
電極刀機構 |
DN300—DN3000 |
||||
連接法蘭材料 |
碳鋼 |
||||
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
||||
進口保護法蘭材料 |
DN65—DNl50 |
不銹鋼1Crl8Ni9Ti |
|||
DN200～DNl600 |
碳鋼十不銹鋼1Crl8Ni9Ti |
||||
外殼防護 |
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|||
其他傳感器、——體型流量計和分離型轉換器 |
IP65 |
||||
間距(分離型) |
轉換器距離傳感器一般不超過100m |
||||
技術參數:
管徑：四氟襯里：DN15~DN600；橡橡襯里：DN40~DN1200
{**}度等級：0.5級
被測介質溫度：普通橡膠襯里：-20~+60℃；高溫橡膠襯里：-20~+90℃；
聚四氟乙稀襯里：-30~+100℃；高溫型四氟襯里：-20~+180℃。
額定工作壓力：DN6~DN80：≤1.6Mpa；DN100~DN250≤1.0Mpa；DN300~DN1200≤0.6Mpa；高壓可訂制。
流量測量范圍：流量測量范圍對應流速范圍是0.1~15m/s
供電電源：85~256V，45~63Hz
直管段長度：上游≥5D，下游≥2D。
連接方式：管道污水流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定。
消耗總功率：小于20W
環境溫度：-25℃~60℃
