一、概述：

    鍋爐天然氣流量計采用微處理技術，具有功能強、流量范圍寬、操作維修簡單、安裝使用方便等{**}點，主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。

    流量計的流通剖面類似文丘利管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，后在鍋爐天然氣流量計液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。

二、產品特點

1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

2.智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體,采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；

3、采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；

4、采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；

5、采用國內先進的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；

6、采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；

7、采用EEPROM技術，參數設置方便，可長久保存，并可保存{**}長達一年的歷史數據；

8、轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；

9、整機功耗低，可用內電池供電，也可外接電源；

準確度：為溫度、壓力修正后的系統{**}度；

標準狀態條件：P=101.325KPa，T=293.15K

環境溫度：-30℃～+65℃

相對濕度：5%～95%

介質溫度：-20℃～+80℃

大氣壓力：86KPa～106KPa

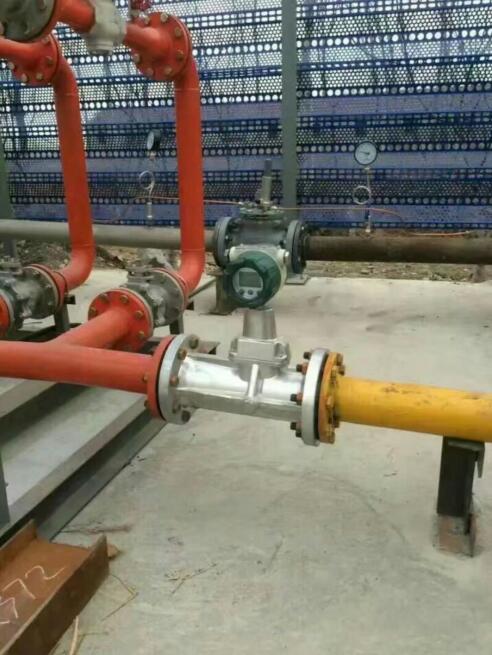

三、安裝指導說明：

1．流量計周圍不得有強外磁場干擾和強烈的機械振動，安裝前應根據其使用要求審核使用環境條件，以便正常使用；

2．流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日暴曬而影響流量計的使用壽命；

3．流量計可任意角度安裝，流體流動方向與殼體上標明的方向一致，且在流量計的上、下游分別保證有10DN和5DN的直管段；

4．流量計應與管道同軸安裝，法蘭螺絲孔連接要和管道軸線平行，并防止密封墊片和黃油進入管道內腔；

5．必要時可在流量計上游處安裝過濾器，以濾除介質中的顆粒雜物；

6. 安裝流量計和測量管道時，應考慮安裝伸縮管和波紋管，并根據流量計的實際尺寸，合理鋪設上、下游管道，使管道應力引起的流量計變形為**��；

7. 流量計體積修正儀外殼設有接地螺釘，使用時必須按指定可靠接地，但不得與強電系統共用地線；在管道上安裝或檢測時，不得把電焊系統的地線與流量接地線搭接;

8. 使用過程中，用戶不得自行更改防爆系統的鏈接方式和任意改動各引線接口。引入電纜的外徑為8-8.5mm，同時其余引入孔應用堵塞進行封堵；

9．安裝使用和維護時必須同時遵守“爆炸和火災危險場所電力裝置設計規范”和GB的有關規定；當流量計需要有信號遠傳時，應嚴格按照有關“電氣性能指標”接入外電源，嚴禁在信號輸出口處直接接入220VAC或380VAC電源；

10．在安裝流量計時嚴禁帶標焊接相連法蘭，建議采用工藝管道，以{**}燒壞流量計內部零件；

11. 對于新安裝或檢修的管道務必嚴格進行吹掃，去除管道中的雜質后方可安裝流量計。在進行所以流體靜壓試驗和清掃管道操作期間，應拆下儀表用工藝管道代替，以{**}測量部件的嚴重損壞；

12．管道安裝完畢進行密封試壓時，應注意流量計壓力傳感器所能承受的**壓力，以{**}損壞壓力傳感器。
