孔板流量計與超聲波流量計運用比較

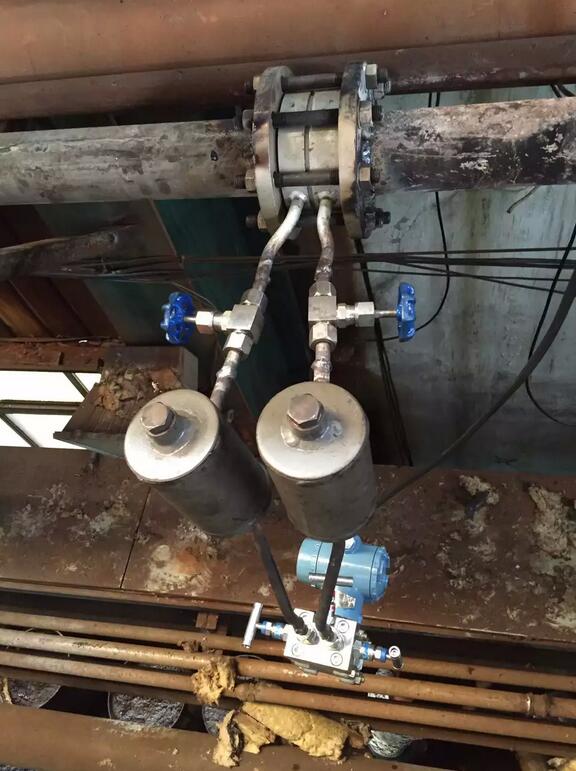

一.技術性能的比較
1.量程比低
由于結構特點，孔板流量計是通過節流件來完成測量的，所以其量程比通常只有1：3，較高可達1：10，而超聲波流量計沒有任何阻流件，其量程比可達 1：200。這兩個數據表明：如果實現一種測量方案，假定其流量范圍是從1m3/h~40m3/h,使用超聲波流量計只需要一路工藝計量回路就可以實現， 如果采用孔板流量計，需要多路才能實現。
2.壓損
由于孔板流量計的結構有阻流件，超聲波流量計沒有阻流件，那么顯而易見：孔板流量計的壓損很大，超聲波流量計壓損實際可以忽略不計。節流裝置能耗計算如下：
以下以 1 個典型用戶用氣參數進行能耗計算：用氣量160× 104m3/d，用氣壓力 0.6MPa。
節流裝置壓力損失計算式：（較大刻度差壓50kPa、β=0.68）
δ P=（1-0.24 β -0.52 β2-0.16 β3）Δ P
=0.5486×50
=27.43kPa
節流裝置能耗計算式：（壓縮機效率η =0.8）
W= δp ×QV/η
= 27430×18.5185/0.8
=634953W
計算耗能費：能源價 0.4 元 /kWh
耗能費(年)=(W/1000)×(運行時數/年)×(元/ kWh)
=(634953/1000) ×365×24×0.4
=2224876(元/年)
該計算僅只是能耗損失，不包括壓縮機運行等費用。
3.{**}度
孔板流量計的計量{**}度理論上可以達到1%，但是通過大量的實踐證明，由于孔板流量計抗干擾能力較差，現場{**}度較高能達到2%，一般情況下在3%左右。超聲 波流量計的{**}度則可以達到0.5% 甚{**}更高。由此可見選擇兩種不同的計量?jī)x表， 對于測量的影響會有多大。
4.測脈動流
由于孔板流量計是靠孔板前后的差壓信號來實現流量測量的，脈動流會使孔板前后的差壓不準，所以孔板流量計不適合測脈動流，而超聲波流量計可以測量脈動流的強度并消除其干擾，所以它適合測脈動流。
5.測雙向流
孔板流量計依據一個節流元件來實現測量目的，這個節流元件具有嚴格的方向性，因此孔板流量計無法測雙向流。超聲波流量計只與超聲信號在流體中的傳播時間有關，因此可以測雙向流。
6.測濕氣體
孔板流量計不適合測量濕氣體；若被測氣體為濕氣體，那么在孔板流量計的前端容易積液，使得上下游差壓產生變化，而孔板流量計正是根據上下游的壓差來測量流 量的，如果差壓產生變化，則孔板流量計不可能準確測量氣體的流量。超聲波流量計具有自檢測功能，如果所測量氣體為濕氣體，對超聲波流量計產生影響時，儀表 本身可以修正，因此超聲波流量計適用于濕氣體的測量（濕氣體體積組分含量低于5%）。
7.清洗計量管路
孔板流量計本身有阻流件，清洗球無法通過，因此孔板流量計安裝在管線上時無法在線清洗計量管路，只有拆除孔板流量計才能清洗管路。而對超聲波流量計來說，不存在這樣的問題。
8.渦流影響
孔板流量計采用差壓法測量氣體的流量，渦流直接影響孔板兩端的差壓，因此孔板流量計對渦流很敏感，要求有很長的直管段才能滿足測量{**}度的要求。新的國際標 準ISO5167已經對孔板流量計上游直管段的長度作了更高的規定：孔板流量計上游直管段{**}少要有44D，若孔板流量計上游有匯管存在，則上游直管段的長 度{**}少要有145D。
9.流速分布的影響
孔板流量計由于結構原理的限制，要求測量時流速分布均勻，但是由于現場計量管路的復雜性，氣體在管路的流速分布是不可能均勻?qū)ΨQ的，因此孔板流量計對流速分布不對稱非常敏感。超聲波流量計可以修正流速分布不對稱的現象。
10.重復性
對于孔板流量計而言，隨著使用過程中孔板邊緣的磨損，孔板流量計的{**}度和重復性都會下降，而超聲波流量計無壓損、無示值漂移現象，重復性高。
11.工藝管路復雜性比較
對于孔板流量計，由于量程比窄，計量管路多，而且上、下游直管段長，現場工藝管路復雜。超聲波流量計量程比寬，上、下游直管段短，工藝管路簡單。
12.維修維護率比較
孔板流量計有阻流件，上游易積液、對高含硫的天然氣，其孔板磨損快，維修維護率高。超聲波流量計無可動部件，特殊材料的超聲探頭可以抗H2S 的腐蝕，維護簡單。
13.一次性投資比較
孔板流量計由于量程比窄，對于相同的流量計量要求，其計量管路多，雖然直接的計量?jī)x表投資少，但是相關的閥門、溫度變送器、壓力變送器、直管段、匯管等一 次性投資多。超聲波流量計單表價格高于孔板流量計，但是由于量程比寬，整個計量回路少，實際站場一次性投資少。
二.長期使用的比較
(1) {**}度變化
孔板流量計由于長期使用，孔板入口邊緣磨損，孔板彎曲變形，都會使{**}度喪失。超聲波流量計由于無磨損、無示值漂移現象，可以長期保持較高的{**}度。
(2) 臟污的影響
由于孔板流量計由節流件，長期使用時，臟污物將堆積在孔板的上游，造成差壓信號不準，直接影響計量{**}度。臟污和孔板鈍化可造成計量偏差 2～10% 以上。超聲波流量計為中空管段，探頭在儀表上部，臟污不易影響探頭工作，不會影響計量{**}度，而且流量計可以檢測臟污情況并修正和報警提示、及時進行清洗。
(3) 故障排除
由于孔板流量計的儀表特性取決于節流件的幾何形狀和尺寸，需要經常檢查節流件，一旦節流件發生變化就必須更換，節流件的壽命取決于氣體的組分、流量及壓 力。超聲波流量計本身具有很強的自診斷功能，一旦不在正常狀況就會報警，并自動記錄報警期間的數據，超聲探頭的使
用壽命{**}少為 8 年，并可在線更換。
(4) 備品備件
孔板流量計由于節流件經常磨損、變形，因此需要備多套節流件；超聲波流量計只需要備一套探頭，可替換使用。
(5) 日常維護
孔板流量計需要經常維護，并檢查節流件的幾何尺寸等參數。在線更換孔板后很難保證不泄漏，使壓差不準，難以保證計量{**}度。
超聲波流量計則可{**}維護，自檢功能強大。
(6) 強檢周期
孔板流量計一年一檢，一般采用幾何檢定法。超聲波流量計3 年一檢，可以實現在線標定。
三.現場安裝比較
(1) 直管段的長度
孔板流量計上有直管段{**}少要有44D，若孔板流量計上游有匯管存在，則上游直管段的長度{**}少要有145D。（詳見《國際流量計量學術動態及發展趨勢》（《中國計量》2002年）或ISO 5167-2）。超聲波流量計上、下游直管段要求為10D、5D（《用氣體超聲波流量計測量天然氣的流量》— 國標GB/T 18604-2001）。
(2) 安裝的影響
對于孔板流量計，安裝條件直接影響其計量{**}度，對現場安裝的同心度要求很高。
(3) 使用條件
由于孔板流量計的原理決定其現場使用條件必須與設計條件相符，壓力、流量的適應性差。超聲波流量計對現場的適應性極強，對壓力、流量的波動不敏感，有較強的過載能力。
四.孔板流量計（流量與差壓的平方成正比）的使用條件、使用范圍和對管道的要求：
(1) 流體：應是單相、均質的牛頓流體，在通過節流裝置時不發生相變和析出雜質，在節流裝置中不得有任何形式的物質黏附或聚集。
(2) 管道：僅適用于圓管，管徑大小有一定限制，上下游有很長的直管段，而且節流件上游 10D、下游 4D直管段的內表面粗糙度、圓度要嚴格符合具體規定。
(3) 流態：流動應是連續、穩定的，不是脈動流；在受到節流件影響前已形成典型的、充分發展的流速分布（紊流速度分布），流線與管軸線平行，不得為旋轉流。
使用氣體超聲波流量計比使用孔板流量計無論從安全性能、技術性能還是從一次性投資以及長期運行費用上都有很大的{**}勢。由于說明問題的需要，文中計算和實例均選用較大用氣量進行比較，實際通過比較計算一般DN200口徑以上流量計選用氣體超聲波流量計具有較大{**}勢，DN150特別是以下流量計的 選取由于氣體超聲波流量計本身價格因素使用孔板流量計更為經濟，但從保證計量{**}度出發也推薦選用更準確的計量?jī)x表。
