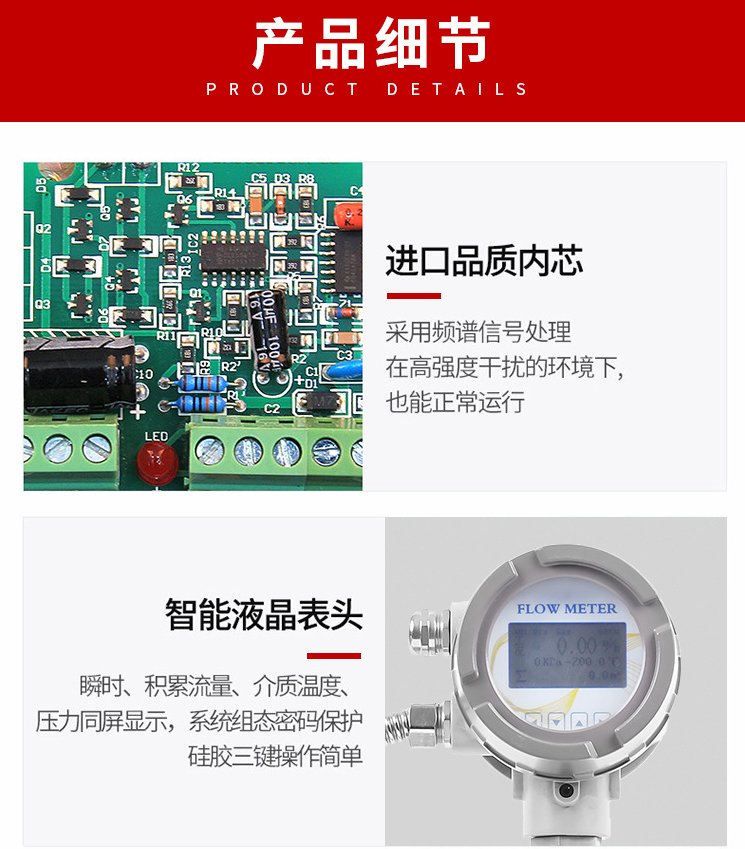

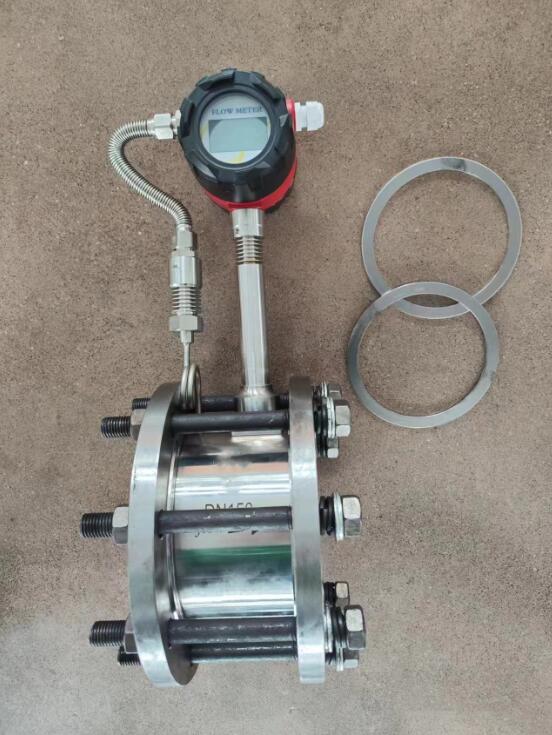

蒸汽設備配套流量計傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用新微功耗CPU，測量氣體傳感器輸出的頻率信號，根據設定的密度，流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時產生的漩渦頻率，從而測量出流體的流量。采用壓電應力式傳感器,可靠性高,有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。
技術參數：
公稱通徑 |
15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式) |
公稱壓力(MPa) |
DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) |
壓電式：-40～260，-40～320；電容式：-40～300, -40～400，-40～450（協議訂貨） |
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
準確度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 |
1：6～1：30 |
供電電壓 |

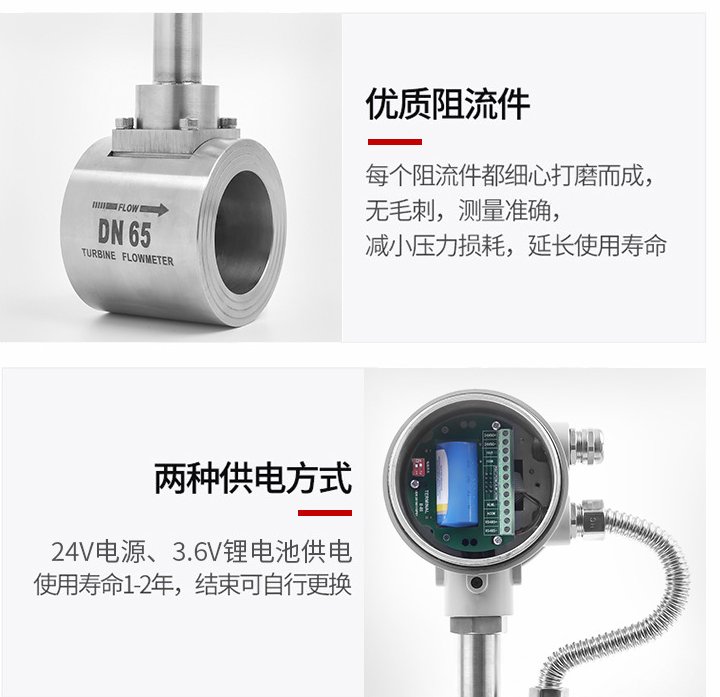

傳感器：+12V DC，+24V DC；變送器：+12V DC，+24V DC；電池供電型：3.6V電池 |
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 |
符合JB/T9249標準?Cd≤2.4 |
| 安裝 | 法蘭式 |
防護等級 |
普通型IP65 潛水型IP68 |
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 |
氣體、液體、蒸汽 |
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω |

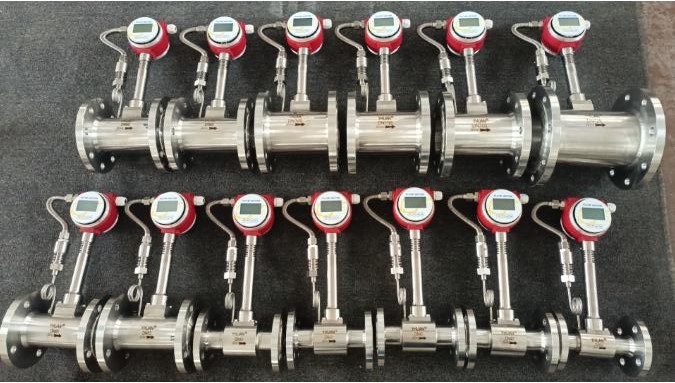

蒸汽設備配套流量計選型表：
型號 |
通徑 |
流量范圍m3/h |
|||||
YH-LUGB-25 |
DN25 |
10~60 |
DN300以上推薦使用插入式流量計 |
||||
YH-LUGB-32 |
DN32 |
13~130 |
|||||
YH-LUGB-40 |
DN40 |
25~180 |
|||||
YH-LUGB-50 |
DN50 |
35~350 |
|||||
YH-LUGB-65 |
DN65 |
50~500 |
|||||
YH-LUGB-80 |
DN80 |
80~800 |
|||||
YH-LUGB-100 |
DN100 |
120~1200 |
|||||
YH-LUGB-125 |
DN125 |
150~1500 |
|||||
YH-LUGB-150 |
DN150 |
320~3200 |
|||||
YH-LUGB-200 |
DN200 |
560~6000 |
|||||
YH-LUGB-250 |
DN250 |
890~9000 |
|||||
YH-LUGB-300 |
DN300 |
1360~14000 |
|||||
代號 |
功能1 |
||||||
N |
無溫壓補償 |
||||||
Y |
自帶溫壓補償一體式 |
||||||
代號 |
輸出型號 |
||||||
F1 |
脈沖信號 |
||||||
F2 |
4-20mA輸出（二線制） |
||||||
F3 |
RS485通訊接口 |
||||||
代號 |
被測介質 |
||||||
J3 |
氣體（注明氣體名稱） |
||||||
代號 |
連接方式 |
||||||

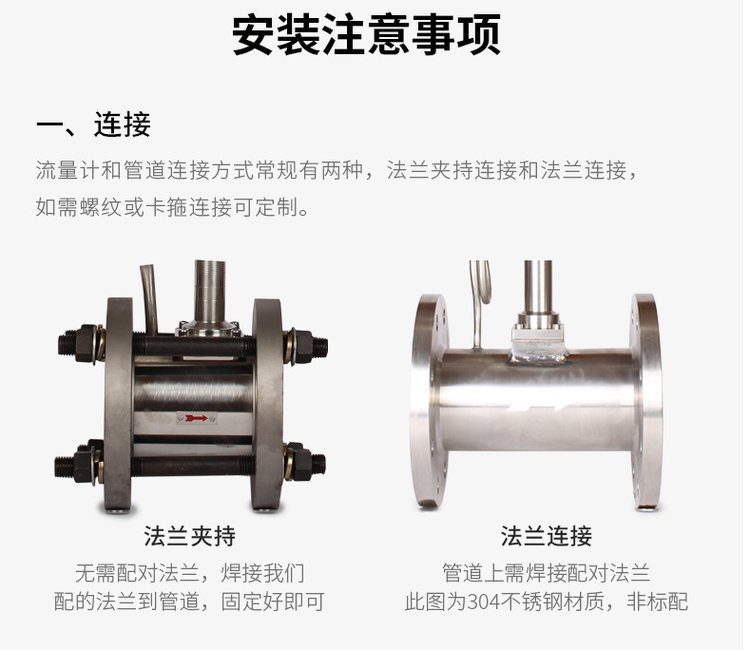

L1 |
法蘭卡裝式 |
||||||
L2 |
法蘭連接式 |
||||||
代號 |
功能2 |
||||||
E1 |
1.5級 |
||||||
| E2 |
2.5級 | ||||||
P1 |
1.6MPa |
||||||
P2 |
2.5MPa |
||||||
P3 |
4.0MPa |
||||||
D1 |
內部3.6V供電 |
||||||
D2 |
DC24V供電 |
||||||
B1 |
不銹鋼 |
||||||
B2 |
碳鋼 |
||||||
流量計安裝與使用：
1、流量計可安裝在室內或室外。
2、流量計在管道上可以水平，垂直或傾斜安裝。

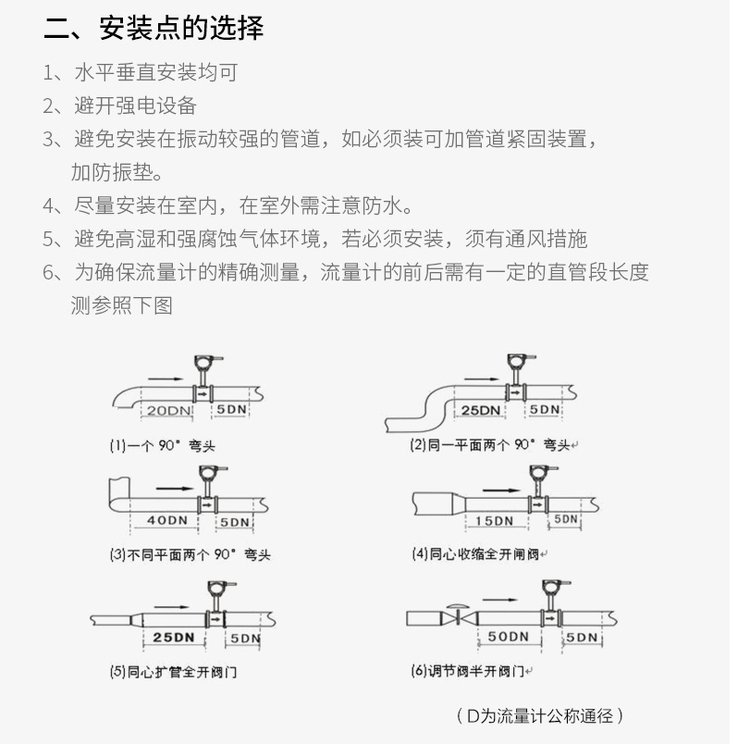

3、流量計的上游側和下游側應留有較長的直管段，要求的上、下游直管段長度隨管道狀況不同而異。流量計的上游應盡量避開安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D之后。
4、安裝流量計的管道必須與流量計內徑，否則管道必須變徑。用戶可根據管道和施工的具體條件，按本產品操作手冊中的有關章節進行設計安裝。
5、在設計管道安裝時，傳感器或變送器放大器的上端應留有500mm 空間，以方便調試和檢修。
6、當流量計需要溫壓補償式時，壓力變送器安裝在流量計上游1D，測溫元件(通常用鉑電阻PT100)安裝在下游3～5D。
7、合理選擇安裝場所和環境。避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊�，避開強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。
8、管道采取減振動措施。傳感器盡量避開安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
