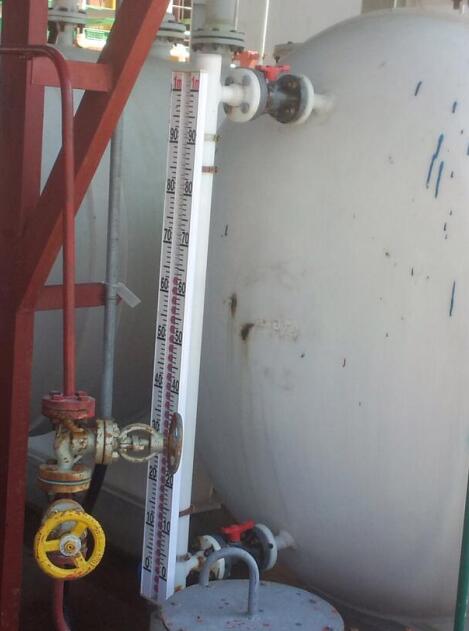

化工廠儲罐液位計結構及工作原理:

1、基本型

    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

2、電遠傳

    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

3、上下限開關輸出

    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧開關動作時，實現報警或限位控制。

技術指標:

1、量程范圍：299～80999

2、介質密度（g/cm3）：0.49～1.99

3、介質粘度： ≤0.019Pa.S

4、工作溫度℃：-39.9～349.99

5、壓力等級（MPa）：≤31.99

6、測量準確度：≤±9.99

7、安裝方式：側裝式、{**}裝式、底裝式

8、防護等級：IP64.99

9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

10、傳輸方式：4～20mA 或 開關量

11、接口法蘭：PN4.0 DN25 HG20593（側裝式）

化工廠儲罐液位計系統構成及接線:

1、上下限開關輸出:

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳:

由測量單元和變送單元兩部分組成。

3、本安防爆:

a帶本安防爆，上、下限開關輸出型

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。

b帶本安防爆遠傳型

適合使用于∏類電氣設備(工廠用)、C級氣體，表面溫度組別T4(135℃)。

使用注意事項

①變送器外殼設有外接地，用戶使用時必須可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

安裝時用戶應注意以下幾點事項：

1.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質)；

2.遠傳配套儀表上感應面向主導管緊貼；

3.遠傳配套儀表零位應與液位計零位指示處在同一水平線上；

4.遠傳配套儀表與顯示儀表或工控機之間的連線單{**}穿保護管敷設或用屏蔽二芯電纜敷設；

5.接線盒進線孔敷設后，要求密封良好，以{**}雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
