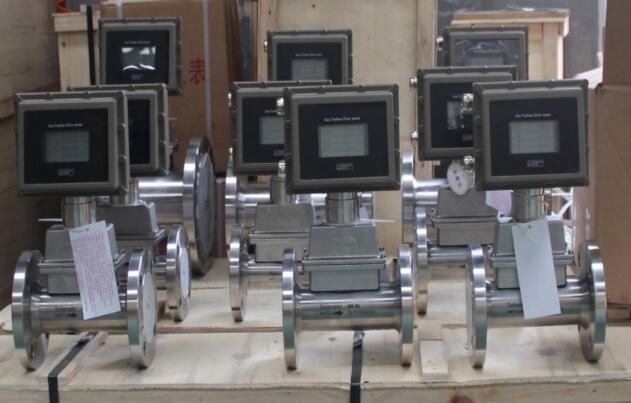

工業鍋爐燃氣流量表帶溫度、壓力補償功能，將工況流量直接轉換成標況流量，流量計采用功能強大的新型微處理器，運算{**}度高，性能可靠，微功耗，內外電源自動切換工作，鋰電池供電可使用5年以上。餐飲、賓館等行業的燃氣商業核算，輸配管網燃氣計量，燃氣調壓站計量，工業和民用鍋爐等燃氣計量。工業鍋爐燃氣流量表可廣泛用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。
技術參數：
儀表口徑 |
DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350等 |
連接方式 |
法蘭連接型、螺紋連接型 |
{**}度等級 |
±1.5%R（±1%R需特制） |
量程比 |
1:10~1:30 |
工作電源 |
表體：304不銹鋼或鑄鋁 |
葉輪：{**}質鋁合金 |
|
轉換器：鑄鋁 |
|
使用條件 |
環境溫度:-30～+60℃；相對濕度:5%～90%；介質溫度:-20～+80℃；大氣壓力:86kPa～106kPa |
防護等級 |
IP65 |
工作電源 |
A．外電源：+24VDC±15%,紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
B．內電源：1組3.6V10AH鋰電池 |
|
信號輸出 |
脈沖信號 、4-20mA電流信號、控制信號 |
通訊輸出 |
RS485通訊 等 |
實時記錄 |
日記錄、定時間間隔記錄 |
信號接口 |
內螺紋M20×1.5或其他 |
產品特點：
內置式壓力、溫度、流量傳感器，安全性能高；
采用先進的微出來技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等{**}點規格齊全，
從DN25～DN200，滿足用戶的各種管徑和流量的需要；
采用雙傳感器、新型信號處理放大器和{**}特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性；
主要由殼體（文丘利管）、旋渦發生體、導流體、頻率感測件（壓電晶體）、微處理器、溫度及壓力傳感器等部件組成
量程寬度比高達1：15或以上；低測量瞬時流量為0.03m3/min；
結構緊湊，無機械可動部件，傳感器及顯示一體化，外形美觀；出廠時已按國標及行業標準經過嚴格的標準校準設備進行參數的校正，用戶無需更改參數設置；
特有的壓力、溫度傳感器故障自診斷功能，并清晰簡明地顯示于LCD屏和上位機的界面中；
選型表：
型 號 |
說 明 |
||||
DS-LWQ |
□ |
-□ |
/□ |
/□ |
|
類型 |
N |
流量傳感器 | |||
儀表口徑 |
25A/B/C |
25mm | |||
40A/B |
40 mm | ||||
50A/B |
50 mm | ||||
80 |
80 mm | ||||
100 |
100 mm | ||||
150 |
150 mm | ||||
200 |
200 mm | ||||
250 |
250 mm | ||||
300 |
300 mm | ||||
傳感器材質 |
N |
基本材質，{**}質鋁合金。（zui高耐壓：1.0MPa） | |||
S |
不銹鋼材質。（高壓防腐型） | ||||
特殊結構 |
A |
氧氣結構（脫油脫脂處理） | |||
B |
壓縮空氣結構（高流速設計） | ||||
工作原理
當氣體流進入流量計時，{**}先經過{**}立機芯的前導流體并加速，在流體的作用下，由于渦輪葉片與流體的流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉地發信盤的磁體周期性地改變傳感器的磁阻，從而在傳感器兩端感應出與流體體積流量成正比的脈沖信號，該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。
