屠宰污水流量計采用單片機嵌入式技術，實現數字勵磁，同時在污水流量計上采用CAN現場總線，技術達到國內高水平。屠宰污水流量計是一種根據法拉第污水感應定律來測量管內導電介質體積流量的感應式儀表，除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
產品特點：
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
在現場可根據用戶實際需要在線修改量程。
測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
測量管內無阻礙流動部件，無壓損，直管段要求較低；
系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
采用SMD器件和表面貼裝(SMT)技術，電路可靠性高。
采用16位嵌入式微處理器，運算速度快{**}度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性。
全數字量處理，抗干擾能力強，測量可靠，{**}度高，流量測量范圍可達150：1
超低EM1開關電源，適用電源電壓變化范圍大，抗EMC性能好。
具有RS485 、RS232 、Hart和Modbus等數字通訊信號輸出。

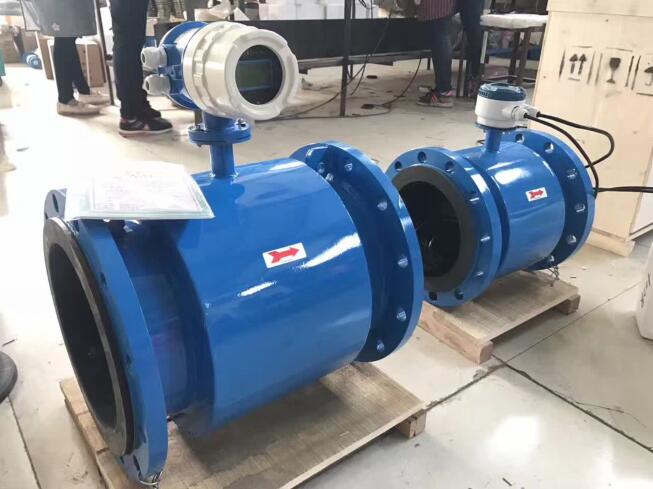

污水流量計由傳感器和智能信號轉換器組成，根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構。
一體式: 轉換器與傳感器直接裝配成一個整體，不可分離。常用于環境狀況較好的現場。
分體式: 轉換器通過一根專用電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境狀況較差的現場，如地井里，高溫旁，人員不便到達的地方。
參數
執行標準 |
JB／T 9248—1999 |
||||
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、 |
||||
{**}高流速 |
15m／s |
||||
{**}確度 |
DNl5～DN600 |
示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s） |
|||
DN700—DN3000 |
示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S） |
||||
流體電導率 |
≥5uS／cm |
||||
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊訂貨 |
|
環境溫度 |
傳感器 |
—25℃—十60℃ |
|||
轉換器及一體型 |
—10℃—十60℃ |
||||
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、加網PFA |
||||
{**}高流體溫度 |
—體型 |
70℃ |
|||
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃（訂貨時注明） |
|||
聚氨酯襯里 |
80℃ |
||||
聚四氟乙烯襯里 |
100℃；150℃（訂貨時注明） |
||||
聚全氟乙丙烯（F46） |
|||||
加網PFA |
|||||
信號電極和接地電極材料 |
不銹鋼316L、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
||||
電極刀機構 |
DN300—DN3000 |
||||
連接法蘭材料 |
碳鋼/不銹鋼 |
||||
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
||||
進口保護法蘭材料 |
DN65—DNl50 |
不銹鋼1Crl8Ni9Ti |
|||
DN200～DNl600 |
碳鋼十不銹鋼1Crl8Ni9Ti |
||||
外殼防護 |
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|||
其他傳感器、——體型流量計和分離型轉換器 |
IP67 |
||||
間距（分離型） |
轉換器距離傳感器一般不超過100m |
||||
安裝要求：
1、污水流量計應安裝在水平管道較低處和垂直向上處，避{**}安裝在管道的點和垂直向下處；
2、污水流量計應安裝在管道上升處；
3、在開口排放管道安裝，應安裝在管道的較低處；
4、若管道落差超過5m時，在傳感器的下游安裝排氣閥；
5、污水流量計應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
6、傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；

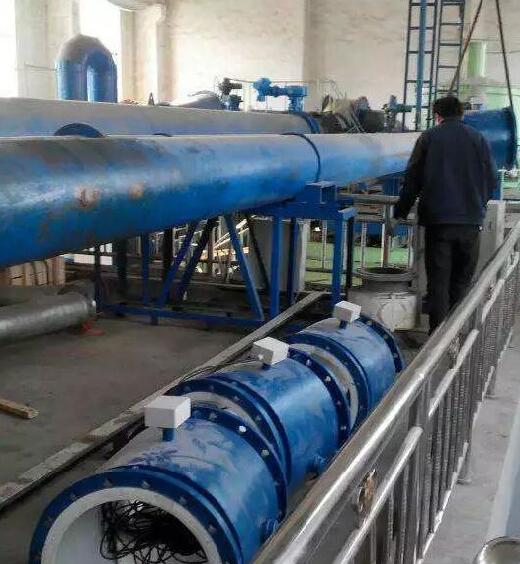

7、在測量井內安裝污水流量計的方式；
選擇安裝位置時需特別注意：
非測量電極的軸線必須近似于水平方向；
測量管道內必須完全充滿液體；
污水流量計前方少要有5＊D（D為流量計內徑）長度的直管段，后方少要有3＊D（D為流量計內徑）長度的直管段；
流體的流動方向和流量計的箭頭方向一致；
管道內要有真空會損壞流量計的內襯，需特別注意；
在污水流量計附近應無強污水場；
在污水流量計附近應有充裕的空間，以便安裝和維護；
若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離少要有30×D（D砂漿流量計內徑）長度為方便今后流量計的清洗和維護，應安裝旁通管道；
