天然氣管道流量計是吸取了國內外流量儀表先進技術{**}化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高{**}度、高可靠性的氣體{**}密計量儀表。天然氣管道流量計采用先進電腦處理芯片，集成度高，體積小，性能好，整機功能強，采用電路微功耗設計，整機功耗低，可以內電池供電（3.6VDC），也可外接電源（24VDC）。

參數：

執行標準:封閉式管道中氣體流量的測量

儀表口徑及連接方式:DN10-400采用法蘭連接

{**}度等級:±1.5%R（±1%R需特制）*

量程比:1:10 ；1:20 ；1:30

儀表材質:表體：304不銹鋼或鑄鋁,葉輪：防腐ABS或{**}質鋁合金,轉換器：鑄鋁

使用條件:介質溫度：-20℃～+80℃

環境溫度：-30℃～+60℃

相對濕度：5%～90%

大氣壓力：86Kpa～106Kpa

工作電源:A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。

當電壓低于2.0時出現欠壓指示

整機耗能:外電源：< 1W:內電源:平均功耗≤ 1W,可連續使用三年以上。

信號輸出功能;脈沖信號、4-20mA電流信號、控制信號

通訊輸出功能:RS485通訊

起停記錄、日記錄、定時間間隔記錄

信號接線口:內螺紋M20×1.5或其他

防護等級:IP65

特點：

流量計表頭可360°旋轉，安裝使用簡單方便。

國內口徑大達DN400，可根據用戶要求提供更大規格；

重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是{**}先選用的流量計。

采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。

無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無需特殊維護。

殼體有不銹鋼和鋁合金供選擇。

采用新型微處理器與高性能的集成芯片，運算{**}度高、整機功能強大，性能{**}越。

采用大屏幕LCD顯示，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量以及流體壓力、溫度等參數。

采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。

按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算{**}度。

工作原理

    流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋形導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的漩渦流。當流體進入擴散段時，漩渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。

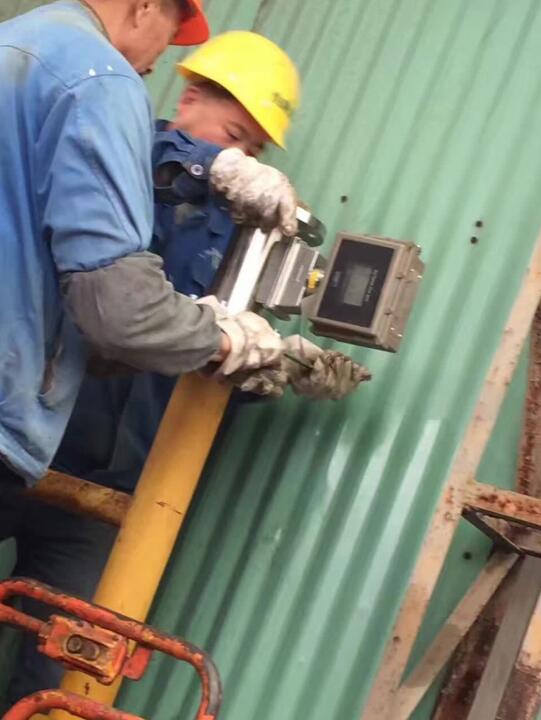

安裝方式：

1、安裝時氣體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥10DN，下游直管段應≥5DN（DN為管道內徑）；

2、安裝前檢查儀表葉輪的靈活性,用微量氣體吹向渦輪,葉輪應靈活轉動、計數器工作正常,無噪音和突停、卡滯現象；

3、嚴禁帶表焊接法蘭,并嚴格清理過濾器和流量計之間的上游直管段,直管段中不得有殘留焊渣及其他雜物；

4、按安裝圖要求安裝并檢查整個系統密封性，保證無氣體泄露現象；

5、為了檢修時不影響氣體的正常輸送，應在傳感器的安裝處安裝旁通管道。
