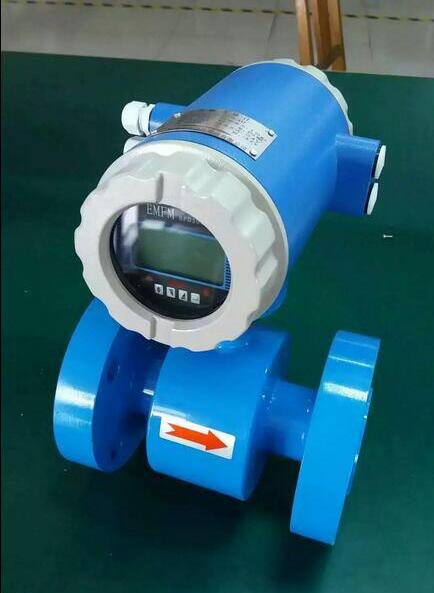

污水流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作日的用來測量導電率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，污水管道流量計還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
技術參數
執行標準 ：（JJG1033-2007）
公稱通經（mm） ：DN40-DN2000（特殊規格可定制）
流動方向：正，反，凈流量
量程比：150:1
重復性誤差;測量值的±0.1%
{**}度等級；0.5級，1.0級
被測介質溫度：-30～+120℃
額定工作壓力：DN10～DN25≤4.0MPa，DN32～DN150≤1.6MPa，DN200～DN600≤1.0MPa，DN700～DN2000≤0.6MPa
流速范圍：0.1-15m/s
電導率范圍：被測流體電導率≥5μs/cm
信號輸出 ;4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平
通訊輸出:RS485，MODBUS協議，HART協議，Profibus-DP協議
供電電源:220VAC,允差15%或24VDC,紋波≤5%
要求直管段長度:上游≥10DN，下游≥10DN
連接方式:流量計與配管之間均采用法蘭連接，法蘭符合國際：GB/T9113.1-2000
防護等級；IP65，特殊訂制{**}高可達IP68
環境溫度：-25～+60℃
相對濕度：5%～95%
消耗總功率：小于20W
特點
測量不受流體密度、粘度、溫度、壓力和導電率變化的影響。
測量管內無阻流部件，無壓損，直管段要求低。
合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
全數字量數量，抗干擾能力強，測量可靠，{**}度高，流量測量范圍可達150:1
超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
采用16位嵌入式微處理器，運算速度快，{**}度高.
污水管道流量計干擾解決方法：
1）由于外界有震動或較大磁場干擾，在無介質流動時，外界震動等信號作用于傳感器，引入“誤流量”信號，當這種信號高于儀表的計量下限時也被累計。
2）電極表面粘附一層{**}緣物、受到外界干擾或是電極送出的毫安信號在放大和轉換過程中出現零點漂移，使得信號偏離正常值，從而造成誤差。
3）在泵啟動時，液體通過流量計而切割磁力線，產生流量信號，這些液體終都被后續環節利用，其流量測量值是有效的，應該進行累計；當泵停止時，管道中還會有少量液體回流，反向切割磁力線，同樣產生小信號，但是這些液體并沒有被實際生產所利用，而流量計仍然會把信號傳送給PLC進行采樣累計，則會造成較大的誤差。
