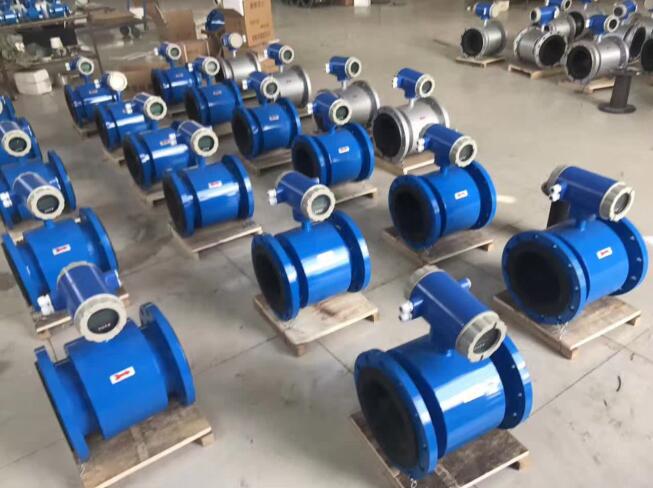

型號：YH1801DCS 水流量計詳細介紹
特點
特別設計了帶背光的中文液晶顯示，功能齊全實用、顯示直觀、操作使用方便
設計多種測量電極和內襯結構，公稱通徑DN15～DN3000針對不同介質和環境選擇
具備一體化和分離型兩種形式
測量準確度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量準確度高
測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
菜單操作，使用方便，操作簡單，易學易懂
屏幕上顯示采用16位嵌入式微處理器，運算速度快，{**}度高
全數字處理，抗干擾能力強，測量可靠，準確度高
測量管內無阻礙流動，無壓損，無可動部件，工作壽命長，直管段要求較低；
進一步保證了測量準確度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。
技術參數
|
公稱通徑 （特殊規格可定制） |
管道式四氟襯里：DN10～DN2200 |
|
|
管道式橡膠襯里：DN40～DN2200 |
||
|
流動方向： |
正，反，凈流量 |
|
|
量程比： |
150：1 |
|
|
重復性誤差： |
測量值的±0.1% |
|
|
準確度等級： |
管道式：0.5級，1.0級 |
|
|
被測介質溫度： |
普通橡膠襯里：－20～＋60℃ |
|
|
高溫橡膠襯里：－20～＋90℃ |
||
|
聚四氟乙稀襯里：－30～＋100℃ |
||
|
高溫型四氟襯里：－20～＋180℃ |
||
|
額定工作壓力： （高壓可定制） |
DN6－DN80：≤1.6MPa |
|
|
DN100－DN250：≤1.0MPa |
||
|
DN300－DN1200：≤0.6MPa |
||
|
流速范圍： |
0.1－15m/s |
|
|
電導率范圍： |
被測流體電導率≥5μs/cm |
|
|
電流輸出： |
負載電阻 |
0～10mA：0～1.5kΩ |
|
4～20mA：0～750 kΩ |
||
|
數字頻率輸出： |
輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極{**}大電流為250mA |
|
|
供電電源： |
AC220V、DC24V或3.6V電池 |
|
|
要求直管段長度 |
上游≥10DN，下游≥5DN |
|
|
連接方式： |
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 |
|
|
防爆等級： |
mdIIBT4 |
|
|
防護等級： |
IP65，特殊訂制高可達IP68 |
|
|
環境溫度： |
－25～＋60℃ |
|
|
相對溫度： |
5%～95% |
|
|
消耗總功率： |
小于20W |
|
口徑及流量的選擇
|
公稱通徑 |
有效測量流量范圍（m3/h） |
公稱通徑 |
有效測量流量范圍（m3/h） |
|
10 |
0.3-1.6 |
300 |
300-1200 |
|
15 |
0.8-3.0 |
350 |
400-1600 |
|
20 |
1.2-5.0 |
400 |
500-2000 |
|
25 |
2.0-8.0 |
450 |
600-2500 |
|
32 |
3.0-12 |
500 |
800-3000 |
|
40 |
5.0-20 |
600 |
1000-4000 |
|
50 |
8.0-40 |
700 |
1600-5000 |
|
65 |
12-60 |
800 |
2000-6000 |
|
80 |
20-120 |
900 |
2000-8000 |
|
100 |
30-160 |
1000 |
2500-10000 |
|
125 |
50-250 |
1200 |
3000-12000 |
|
150 |
80-400 |
1400 |
4000-16000 |
|
200 |
120-600 |
1600 |
5000-20000 |
|
250 |
200-800 |
1800 |
6000-25000 |
水流量計選型代碼：
|
型號 |
說明 |
|||||||||
|
YH1801DCS |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
-□ |
|
|
通徑 |
10-2200mm |
|||||||||
|
組合 |
S |
一體型 |
||||||||
|
L |
分體型 |
|||||||||
|
電極材料 |
M |
不銹鋼 |
||||||||
|
T |
Ti（鈦） |
|||||||||
|
D |
Ta（鉭） |
|||||||||
|
H |
哈氏合金 |
|||||||||
|
P |
Pt鉑 |
|||||||||
|
N |
Ni鎳 |
|||||||||
|
輸出方式 |
0 |
無輸出 |
||||||||
|
1 |
4-20mA/1-5KHz |
|||||||||
|
2 |
4-20mA |
|||||||||
|
襯里材料 |
X |
橡膠 |
||||||||
|
F |
聚四氟乙烯 |
|||||||||
|
P |
聚乙烯 |
|||||||||
|
J |
聚氨酯橡膠 |
|||||||||
|
就地顯示 |
0 |
無就地顯示 |
||||||||
|
1 |
就地顯示 |
|||||||||
|
通訊方式 |
0 |
無通訊 |
||||||||
|
1 |
RS485 |
|||||||||
|
2 |
RS232 |
|||||||||
|
3 |
Mobdus |
|||||||||
|
4 |
Hart |
|||||||||
|
接地 |
0 |
無接地環 |
||||||||
|
1 |
有接地環 |
|||||||||
|
2 |
有接地電極 |
|||||||||
|
上限流量 |
（n） |
上限流量（量程）m3/h |
||||||||
在選擇安裝位置時，應注意以下幾點：
A. 安裝位置盡量選在無管道振動或振動小的位置，振動加速度不能大于2g，如振動大則需采取減振措施；
B. 傳感器的上游和下游必須有足夠的直管段，保持管徑的前10倍后5倍
C. 檢修閥安裝在傳感器上游，流量調節閥安裝在傳感器下游；
D. 盡量選擇便于安裝和檢修的位置；
E. 應選擇環境干燥的位置；
F. 可以安裝在水平管道上，也可以安裝在垂直管道上。但在垂直管道上安裝時，介質必須自下而上流動。
G. 盡量安裝在室內，必須安裝在室外時應注意防水，在放大器盒外電纜應彎成U型；
H. 應遠離電噪聲，如大功率變頻器、大功率變壓器、電動機和大功率無線收發設備等。
安裝要求：
A.焊接時，要保證法蘭端面與管道中心線垂直；
B.安裝孔孔距較大處為表?xiàng)U安裝位置，而且兩法蘭安裝孔的方向應一致；
C.法蘭焊接完畢后，管道內要清理干凈不得存有焊渣等雜物。
安裝步驟：
A. 選定安裝位置，確定好前、后直管段，在前后直管段之間割下流量計直徑長度的管段；
B. 不要帶表焊接，將法蘭焊接在前后直管段上，焊接時應注意兩法蘭所有安裝孔保證同心；
C. 將傳感器兩端安裝密封墊后，用雙頭螺栓將傳感器與法蘭聯接好。
售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為），負責維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責維修或調換。
3、質保期內如用戶使用不當，造成的產品損壞，我公司將全力負責維修，只收取損壞部件成本費。
4、如用戶需我公司現場服務，我公司以短時間到達用戶現場。
5、本公司所售的產品，享受終生維護。
