型號：YHCB1151/3351LT法蘭式差壓變送器詳細介紹
YHCB1151/3351LT法蘭式差壓變送器的關鍵原材料，元器件和零部件均源自進口或合資，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內流行，并被廣泛使用的進口變送器的結構特點，讓使用者有新的感覺，同時與傳統的系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧外，更推出具有HART現場總線協議的智能化功能。
YHCB1151/3351LT型法蘭式差壓變送器采用差動電容式壓力傳感器,可對各種容器進行{**}確的壓力和差壓測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有1501b和3001b的法蘭，也可根據用戶定制法蘭，法蘭膜片材料可選。
模擬型特點
● 準確度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列一樣結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列一樣結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
智能型特點：
●測量性能，用于壓力、差壓、液位、流量測量
●數字準確度：+（-）0.05%
●模擬準確度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現測量
●采用H合金護套的傳感器（專利技術），實現了良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
●測量性能，用于壓力、差壓、液位、流量測量
●數字準確度：+（-）0.05%
●模擬準確度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現測量
●采用H合金護套的傳感器（專利技術），實現了良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
測量范圍
差壓：0~1.3-1MPa
選型方式
選型方式
YHCB1151/3351LT
|
法蘭式差壓變送器（電容式）
|
|||||||||
代碼
|
量程范圍
|
|||||||||
3
|
0-1.3～7.5KPa
|
|||||||||
4
|
0-4-40KPa
|
|||||||||
5
|
0-40～200KPa
|
|||||||||
6
|
0-0.16KPa～1MPa
|
|||||||||
代碼
|
輸出
|
|||||||||
E
|
4-20mA
|
|||||||||
S
|
智能式HART協議
|
|||||||||
代碼
|
公稱直徑尺寸mm
|
插入筒長度mm
|
高壓側隔膜片材料
|
|||||||
A0
|
3〞80
|
平
|
316LSST
|
|||||||
A2
|
3〞80
|
50
|
316LSST
|
|||||||
A4
|
3〞80
|
100
|
316LSST
|
|||||||
A6
|
3〞80
|
150
|
316LSST
|
|||||||
B0
|
4〞100
|
平
|
316LSST
|
|||||||
B2
|
4〞100
|
50
|
316LSST
|
|||||||
B4
|
4〞100
|
100
|
316LSST
|
|||||||
B6
|
4〞100
|
150
|
316LSST
|
|||||||
C0
|
3〞80
|
平
|
哈氏C-276
|
|||||||
C2
|
3〞80
|
50
|
哈氏C-276
|
|||||||
C4
|
3〞80
|
100
|
哈氏C-276
|
|||||||
C6
|
3〞80
|
150
|
哈氏C-276
|
|||||||
D0
|
4〞100
|
平
|
哈氏C-276
|
|||||||
D2
|
4〞100
|
50
|
哈氏C-276
|
|||||||
D4
|
4〞100
|
100
|
哈氏C-276
|
|||||||
D6
|
4〞100
|
150
|
哈氏C-276
|
|||||||
E0
|
3〞80
|
平
|
鉭
|
|||||||
F0
|
4〞100
|
平
|
鉭
|
|||||||
代碼
|
安裝法蘭
|
|||||||||
A
|
3〞150lb
|
|||||||||
B
|
4〞150lb
|
|||||||||
C
|
3〞300lb
|
|||||||||
D
|
4〞300lb
|
|||||||||
代碼
|
結 構 材 料
|
|||||||||
法蘭和接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|||||||
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
||||||
23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
|||||||
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|||||||
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|||||||
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|||||||
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|||||||
代碼
|
選項
|
|||||||||
M1
|
0-100%線性指示表
|
|||||||||
M3
|
3位半LCD顯示表
|
|||||||||
M4
|
智能表顯示
|
|||||||||
B1
|
管裝彎支架
|
|||||||||
B2
|
板裝彎支架
|
|||||||||
B3
|
管裝平支架
|
|||||||||
D1
|
側面泄放閥在壓力室上部
|
|||||||||
D2
|
側面泄放閥在壓力室下部
|
|||||||||
不注
|
1/2NPT錐管螺紋接頭
|
|||||||||
C2
|
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14
引壓管的球錐連接頭 |
|||||||||
d
|
隔爆型dⅡBT4
|
|||||||||
i
|
本安型iaⅡCT6
|
|||||||||
法蘭安裝

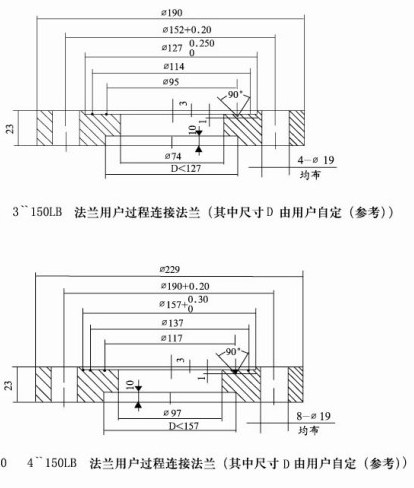

安裝法蘭標準按ANSI有3〃和4〃規格，法蘭等級分為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。
法蘭式差壓變送器外型尺寸
法蘭式差壓變送器外型尺寸
法蘭尺寸
|
螺栓孔
|
|||||||
尺寸
|
規格
|
直徑
|
A
|
B
|
C
|
數目n
|
直徑d
|
分布直徑d1
|
3"
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
4"
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
3"
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
4"
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
